модель 2007 года
- Модель 90
- Код модели ATV 90 UTILITY RED [A2007KUB2BUSR]

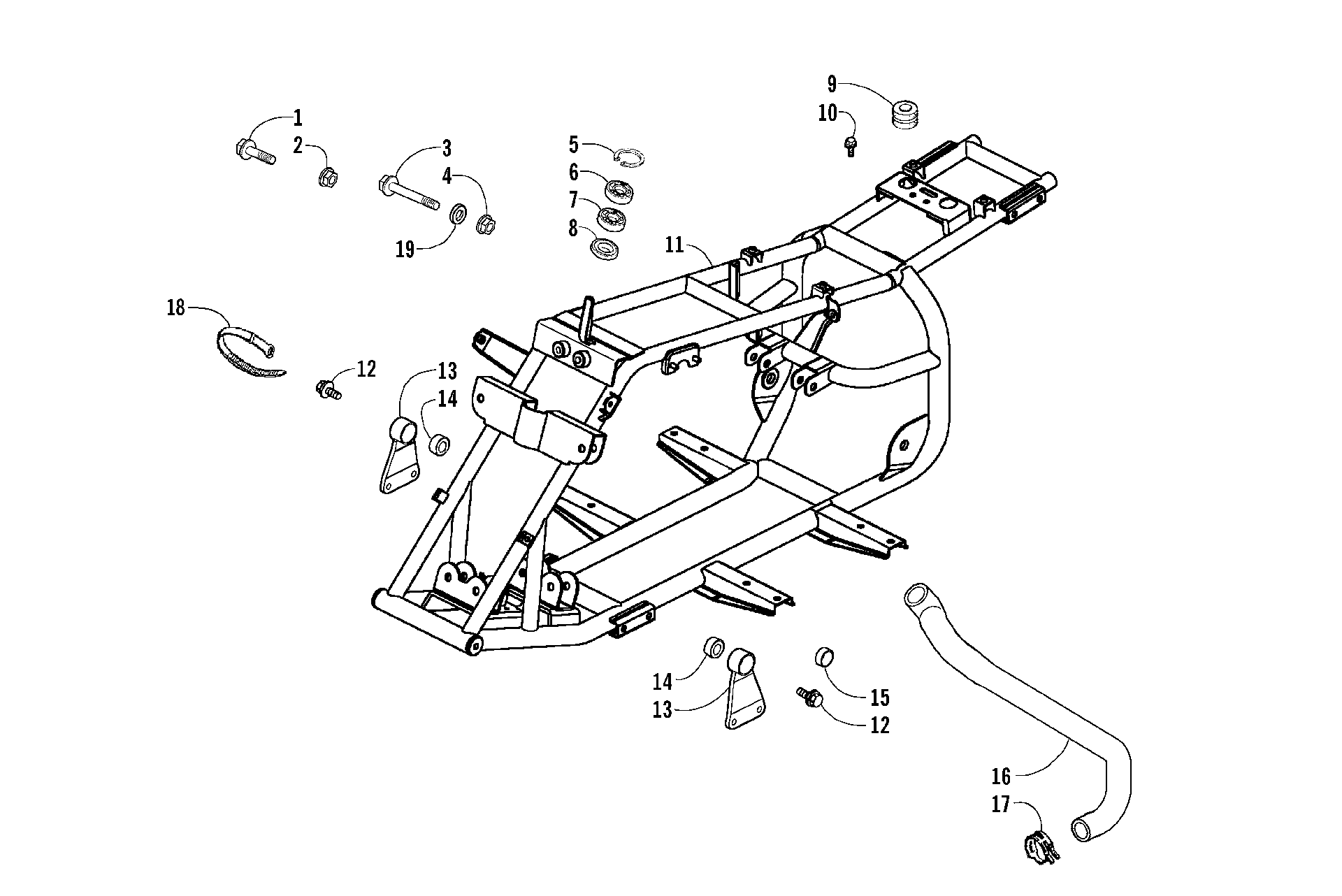

Схема узла рамы и связанных деталей [87258] для ATV 90 UTILITY RED [A2007KUB2BUSR]
Схема
Детали
![Узел рамы и связанных деталей [87258]](/upload/schemas/633bf42c1966f5.66439753.gif)
Номер
Наименование детали
Цена
1
BOLT FLANGE 6X42 art. 3305-274
По запросу
2
NUT U 6MM(HC) art. 3305-275
По запросу
3
BOLT FLANGE 10*70 art. 3304-548
По запросу
4
NUT U 10MM art. 3304-031
По запросу
5
CIR CLIP IN 32 art. 3303-347
По запросу
6
OIL SEAL 18*32*7 art. 3303-295
По запросу
7
BEARING BALL RADIAL 6002 art. 3303-392
По запросу
8
OIL SEAL 22*35*7 art. 3303-298
По запросу
9
RUBBER REAR FENDER art. 3303-232
По запросу
10
BOLT HEX 5*12(replaces 3303-308) art. 3307-059
По запросу
11
Frame, Main art. 3305-276
По запросу
12
BOLT FLANGE 8*16 art. 3304-543
По запросу
13
BRKT L ENG HANGER (inc. one No. 14) art. 3303-184
По запросу
13
BRKT R ENG HANGER (inc. one No. 14) art. 3303-183
По запросу
14
RUBBER BUSHING ENGINE HANGER art. 3304-542
По запросу
15
COLLAR FR DIST art. 3303-445
По запросу
16
DUCT L COVER art. 3303-010
По запросу
17
CLIP HOSE art. 3303-074
По запросу
18
BAND OIL HANDLE art. 3303-289
По запросу
