модель 2007 года
- Модель TRV 650
- Код модели ATV 650 H1 AUTOMATIC TRANSMISSION 4X4 TBX RED [A2007BBS4BUSR]

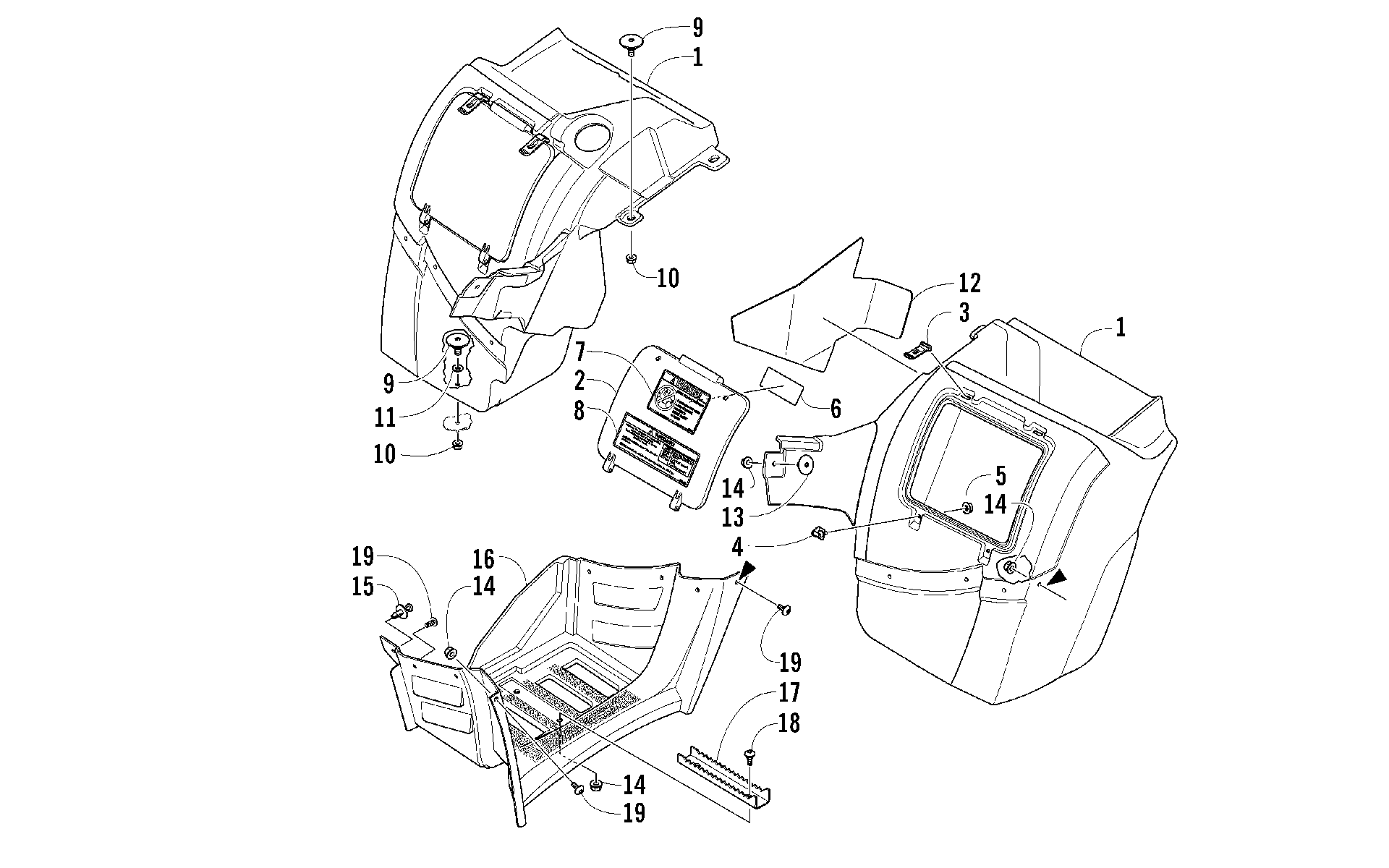

Схема sTORAGE BOX узел [85901] для ATV 650 H1 AUTOMATIC TRANSMISSION 4X4 TBX RED [A2007BBS4BUSR]
Схема
Детали
![STORAGE BOX узел [85901]](/upload/schemas/633c6db5e93fa5.20514828.gif)
Номер
Наименование детали
Цена
1
BOX,STORAGE ASSY-LH (inc. 2-8) art. 2506-249
По запросу
1
BOX,STORAGE ASSY-RH (inc. 2-6) art. 2506-248
По запросу
2
HATCH,STORAGE BOX-ASSY art. 1506-020
По запросу
3
Strap, Hatch art. 1406-134
По запросу
4
Hinge art. 0506-674
По запросу
5
NUT,HEX-FLG M5X0.8 CL8 Z&Y art. 8424-502
По запросу
6
DECAL,CAPACITY-SIDE CONTAINER art. 0411-487
По запросу
7
DECAL, WARNING-PASSENGER art. 0411-435
По запросу
8
DECAL,WARNING-TIRE PRESSURE art. 0411-589
По запросу
9
SCREW,SIDE BOX MOUNT art. 0423-735
По запросу
10
Гайка Arctic Cat art. 8424-602
от 110 ₽
11
Gasket art. 0673-349
По запросу
12
SHIELD,HEAT-SIDE BOX art. 0412-395
По запросу
13
Винт Arctic Cat art. 0423-101
от 263 ₽
14
Гайка Arctic Cat art. 0423-540
По запросу
15
Клипса Arctic Cat art. 0623-362
от 90 ₽
16
Подножка левая Arctic Cat art. 6406-763
от 8 540 ₽
16
Подножка правая Arctic Cat art. 1406-356
от 7 960 ₽
17
Подножка черная art. 5506-497
от 1 848 ₽
18
Болт Arctic Cat art. 0423-355
По запросу
19
Болт Arctic Cat art. 0423-419
По запросу
