модель 2007 года
- Модель TRV 650
- Код модели ATV 650 H1 AUTOMATIC TRANSMISSION 4X4 TBX RED [A2007BBS4BUSR]

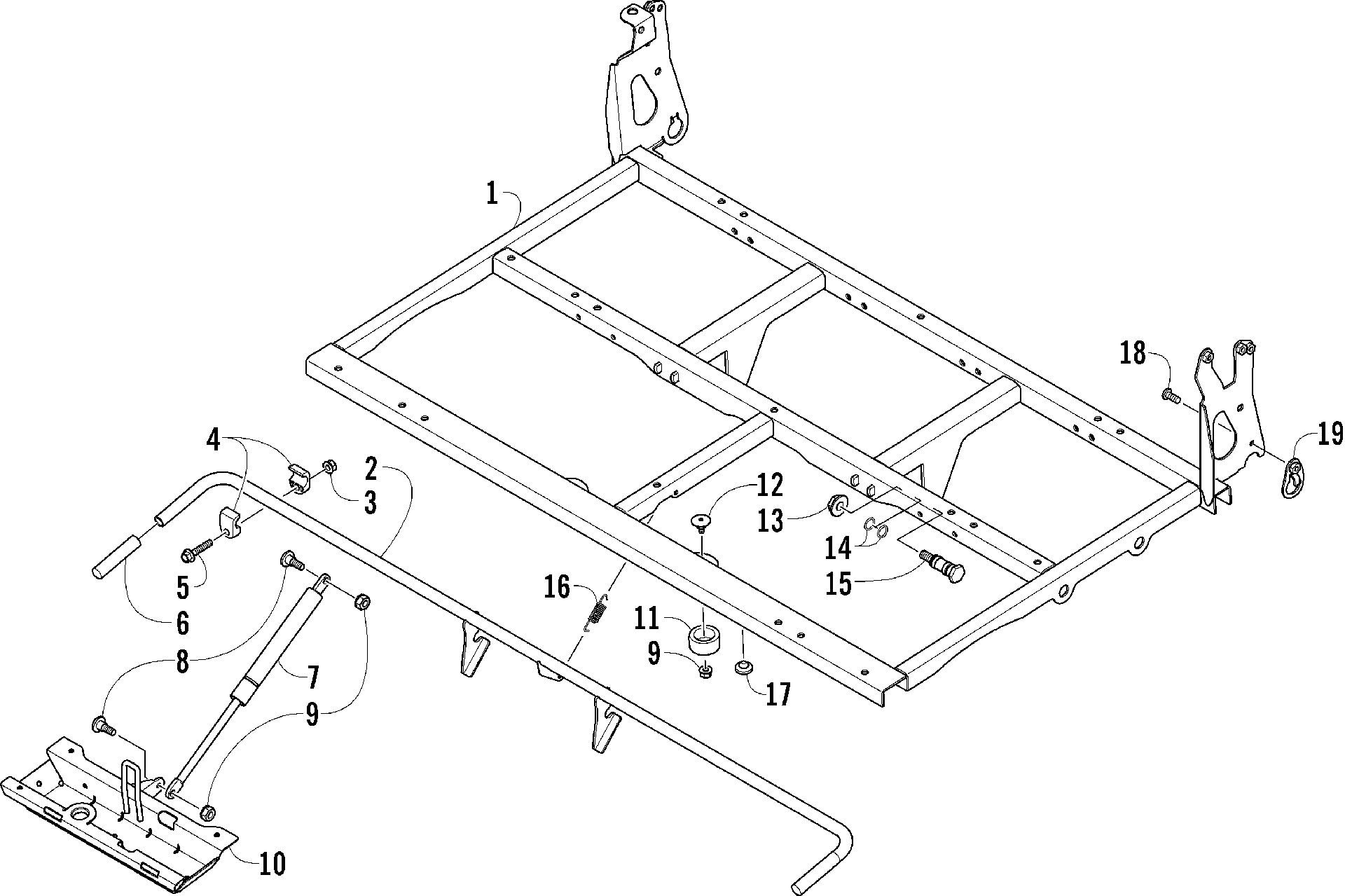

Схема tILT рама узел [85893] для ATV 650 H1 AUTOMATIC TRANSMISSION 4X4 TBX RED [A2007BBS4BUSR]
Схема
Детали
![TILT рама узел [85893]](/upload/schemas/633c72a3e0c563.01058450.gif)
Номер
Наименование детали
Цена
1
FRAME,TILT-BLACK art. 2506-175
По запросу
2
LATCH,TILT BOX-BLACK art. 1506-528
По запросу
3
NUT,HEX-FLG M8X1.25 CL8 Z&Y art. 8424-802
По запросу
4
Half, Clamp art. 1406-674
По запросу
5
SCREW,CAP-HFH M8X1.25X40 CL8.8 Z&Y art. 8408-840
По запросу
6
Grip, Latch art. 1406-736
По запросу
7
SUPPORT,LIFT art. 2506-194
По запросу
8
Болт Arctic Cat art. 0423-355
По запросу
9
Nut art. 0623-038
от 110 ₽
10
Bracket, Latch art. 2506-195
По запросу
11
BUMPER,TILT BOX art. 1506-593
По запросу
12
SCREW,FUEL TANK art. 0423-130
По запросу
13
NUT,HEX FL M12-1.75 art. 0423-388
По запросу
14
Кольцо уплотнительное Arctic Cat art. 1602-213
По запросу
15
PIN, PIVOT-CARGO BOX art. 0423-433
По запросу
16
SPRING,EXTENSION art. 0423-569
По запросу
17
BUMPER,SEAT art. 0406-877
По запросу
18
Screw, Machine art. 8471-616
По запросу
19
BRACKET,TAILGATE-BLACK art. 1506-539
По запросу
