модель 2007 года
- Модель TRV 650
- Код модели ATV 650 H1 AUTOMATIC TRANSMISSION 4X4 TRV CAT GREEN [A2007TBS4BUSZ]

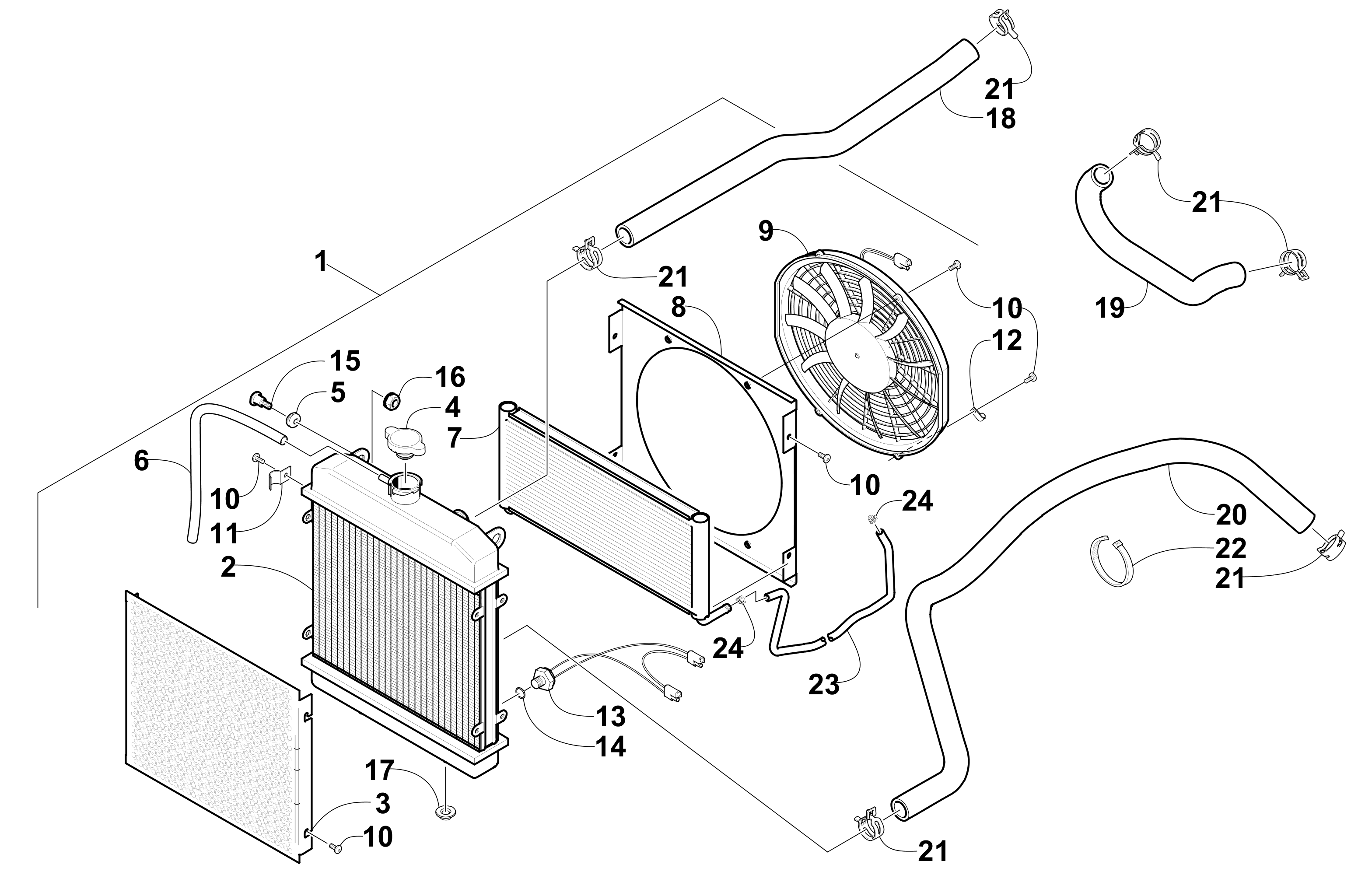

Схема системы охлаждения ASSEMBLY (Up to VIN: 4UF07ATV17T236134) для ATV 650 H1 AUTOMATIC TRANSMISSION 4X4 TRV CAT GREEN [A2007TBS4BUSZ]
Схема
Детали
Номер
Наименование детали
Цена
1
RADIATOR,ASSEMBLY W/ OIL COOLER art. 0413-116
По запросу
2
Радиатор Arctic Cat art. 0413-184
от 11 890 ₽
3
Сетка защитная радиатора Arctic Cat art. 0413-007
от 4 960 ₽
4
Крышка радиатора Arctic Cat art. 0413-255
от 2 340 ₽
5
GROMMET(LV 11378) art. 0423-030
По запросу
6
HOSE,GAS 1/4 X25’ art. 0610-016
По запросу
7
Масляный радиатор Arctic Cat art. 0413-122
от 19 800 ₽
8
Экран вентилятора Arctic Cat art. 0413-124
от 6 950 ₽
9
Вентилятор радиатора Arctic Cat art. 0413-123
от 10 930 ₽
10
Винт Arctic Cat art. 8475-512
от 160 ₽
11
Зажим трубки Arctic Cat art. 0423-351
от 350 ₽
12
CLAMP CABLE NYLON 5/16 art. 0123-397
По запросу
13
Датчик включения вентилятора Arctic Cat art. 0413-045
По запросу
14
Кольцо уплотнительное Arctic Cat art. 1602-213
По запросу
15
BOLT,SHOULDER-9.6X9.55XM6 BLK art. 0423-484
По запросу
16
NUT,HEX M6 Z&Y-SEMS (W/WASHER) art. 0623-038
от 110 ₽
17
BUSHING,STEM(LV28098) art. 0423-028
По запросу
18
Патрубок охлаждения верхний Arctic Cat art. 0410-002
По запросу
19
HOSE,COOLANT-CROSSOVER art. 0410-022
от 3 500 ₽
20
Патрубок охлаждения art. 0410-041
По запросу
21
Хомут 19-38mmX12.7mm Arctic Cat art. 0423-496
от 250 ₽
22
Зажим Arctic Cat art. 0123-788
По запросу
23
HOSE,OIL-30 (0410-014 CTL) art. 0410-044
По запросу
24
CLAMP,HOSE #5 MICRO-GEAR SIZE 05 art. 0423-632
По запросу
