модель 2007 года
- Модель TRV 650
- Код модели ATV 650 H1 AUTOMATIC TRANSMISSION 4X4 TRV CAT GREEN [A2007TBS4BUSZ]

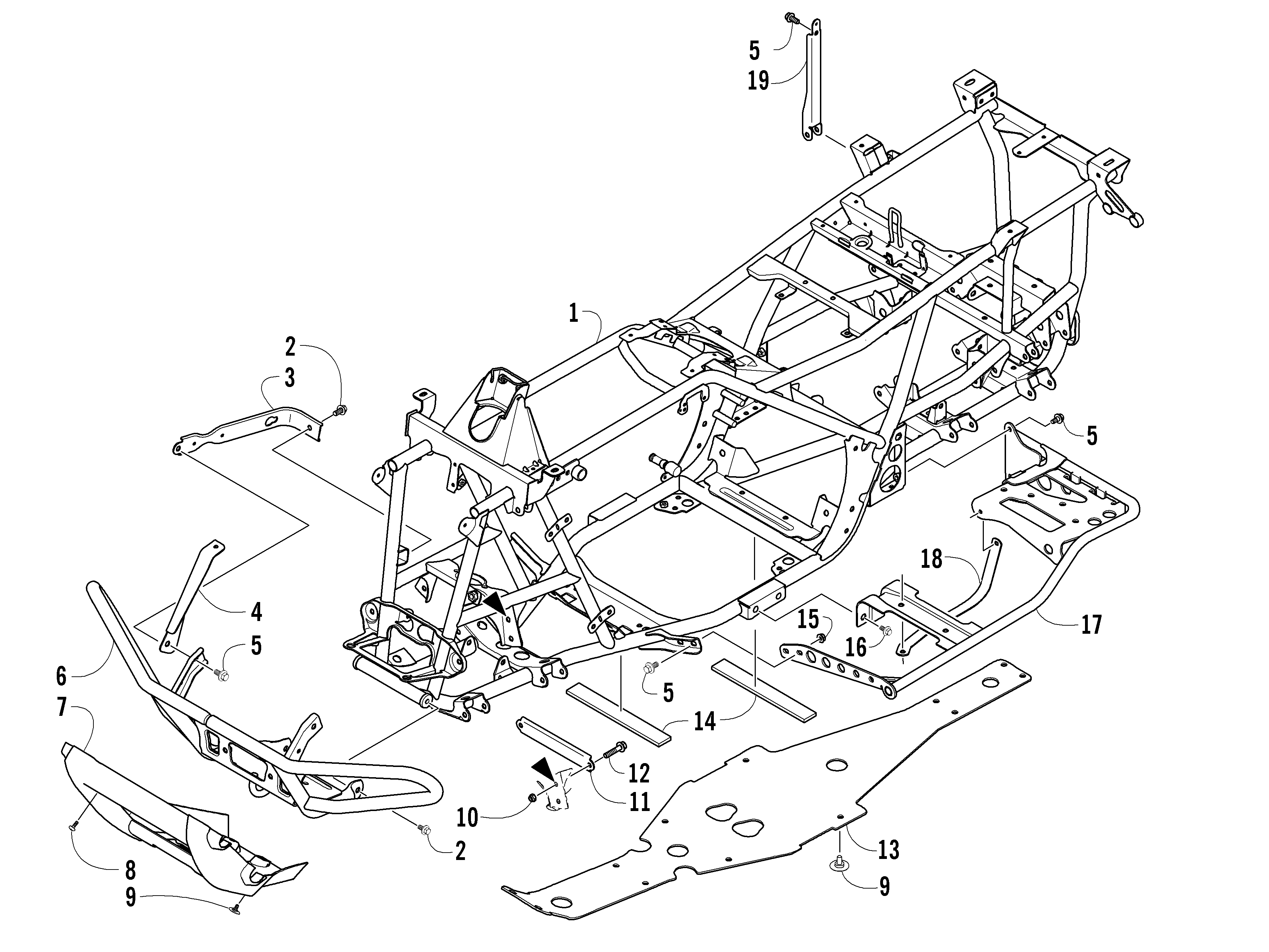

Схема рамы And Related Parts для ATV 650 H1 AUTOMATIC TRANSMISSION 4X4 TRV CAT GREEN [A2007TBS4BUSZ]
Схема
Детали
Номер
Наименование детали
Цена
1
FRAME,PTD BLACK (650 TRV 07) art. 2506-047
По запросу
2
Болт Arctic Cat art. 8409-020
от 110 ₽
3
Крепление бампера Arctic Cat art. 1506-596
от 1 810 ₽
4
Кронштейн переднего бампера левый Arctic Cat art. 1506-563
от 1 810 ₽
4
Кронштейн переднего бампера правый Arctic Cat art. 1506-562
от 1 910 ₽
5
Болт Arctic Cat art. 8408-816
от 110 ₽
6
Бампер передний Arctic Cat art. 1506-855
от 17 850 ₽
7
FASCIA,BUMPER-FRONT (BLACK) art. 1406-360
от 2 490 ₽
8
Болт Arctic Cat art. 0423-419
По запросу
9
Винт Arctic Cat art. 0423-101
от 263 ₽
10
Гайка Arctic Cat art. 8428-002
от 310 ₽
11
Пластина передних рычагов Arctic Cat art. 2516-852
По запросу
12
SCREW,CAP-HFH M10X1.25X25 CL10.9 Z&Y art. 8409-025
По запросу
13
PANEL,BELLY art. 2406-091
По запросу
14
PAD,BATTERY-TOP RR art. 0406-289
По запросу
15
NUT,HEX-FLG M8X1.25 CL8 Z&Y art. 8424-802
По запросу
16
Болт Arctic Cat art. 8409-016
от 221 ₽
17
Каркас левой подножки Arctic Cat art. 1506-849
от 12 485 ₽
17
Каркас правой подножки Arctic Cat art. 1506-848
от 12 485 ₽
18
STRAP,FOOTREST SUPPORT-LH art. 2406-217
По запросу
18
STRAP,FOOTREST SUPPORT-RH art. 2406-216
По запросу
19
CHANNEL,SUPPORT-SHOCK RH-BLACK art. 1506-548
По запросу
