модель 2008 года
- Модель 1000
- Код модели ATV THUNDERCAT AUTOMATIC TRANSMISSION 4X4 SILVER [A2008IEW4EUSL]

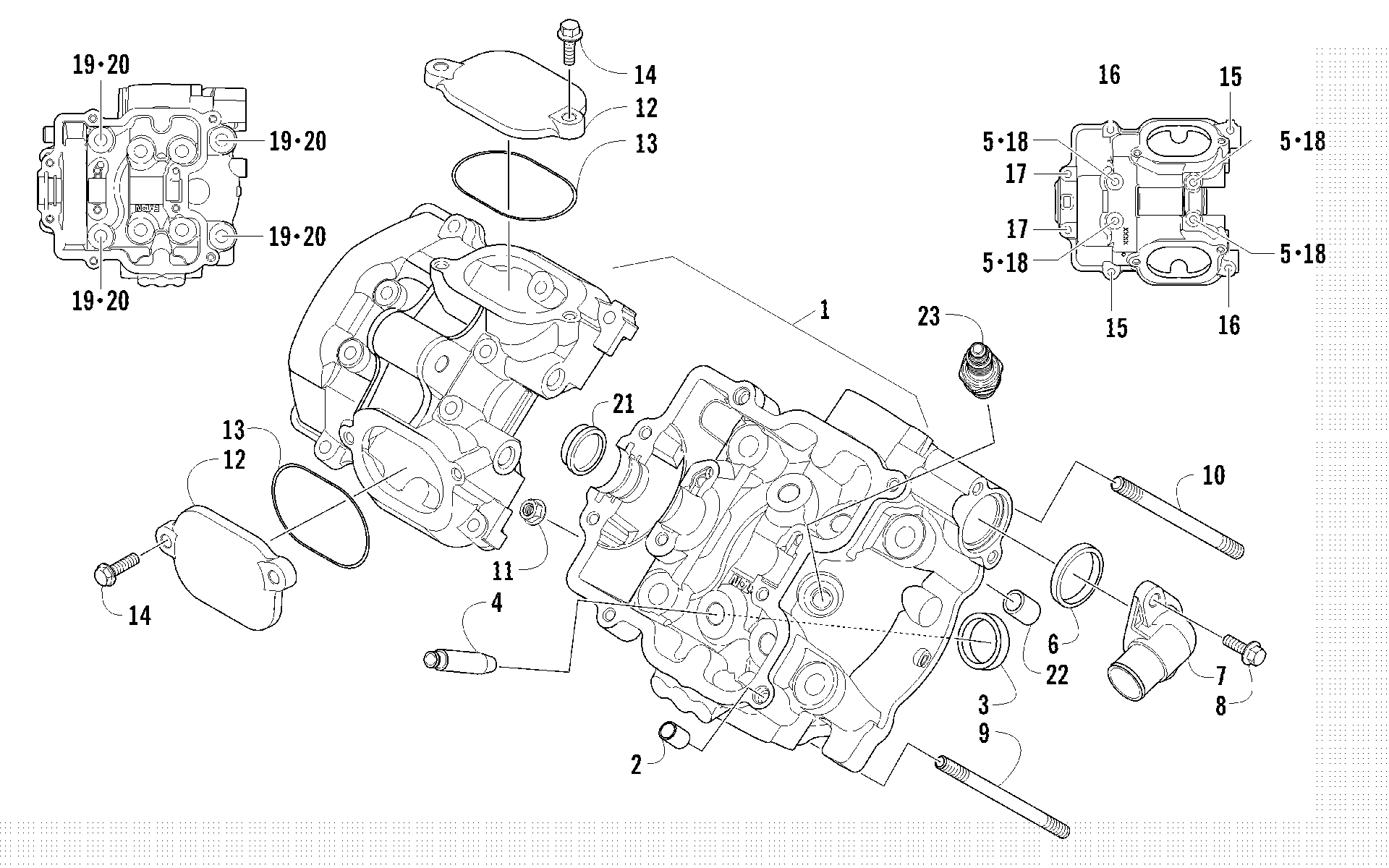

Схема головки блока цилиндров ASSEMBLY [88700] для ATV THUNDERCAT AUTOMATIC TRANSMISSION 4X4 SILVER [A2008IEW4EUSL]
Схема
Детали
![Головка блока цилиндров ASSEMBLY [88700]](/upload/schemas/633bf65de9b795.32861450.gif)
Номер
Наименование детали
Цена
1
Головка блока цилиндра Arctic Cat art. 0808-227
от 109 000 ₽
2
Втулка Arctic Cat art. 0829-062
По запросу
3
Seat, Insert - Exhaust art. 0808-039
По запросу
3
Seat, Insert - Intake art. 0808-038
По запросу
4
Guide, Valve Not a Service Part art. -N/A-
По запросу
5
SCREW,CAP HFH M6 x 1 x 55 art. 0826-001
По запросу
6
Сальник Arctic Cat art. 0830-120
от 1 491 ₽
7
COVER, THERMOSTAT art. 0808-008
По запросу
8
Винт art. 0826-007
По запросу
9
Шпилька ГБЦ Arctic Cat art. 0827-030
от 525 ₽
10
Шпилька ГБЦ Arctic Cat art. 0827-031
от 790 ₽
11
Nut art. 8424-604
По запросу
12
Крышка art. 0808-003
По запросу
13
Уплотнительное кольцо Arctic Cat art. 0830-004
По запросу
14
Винт art. 0826-007
По запросу
15
Болт M6 x 1 x 25 Arctic Cat art. 0826-006
По запросу
16
Болт M6 x 1 x 35 Arctic Cat art. 0826-005
По запросу
17
Болт M6 x 1 x 30 Arctic Cat art. 0826-002
По запросу
18
SEAL,FASTENER art. 0830-107
от 420 ₽
19
Болт Arctic Cat art. 0808-090
от 2 048 ₽
20
WASHER,STEEL,10X22X2.3 art. 0830-147
По запросу
21
Заглушка клапанной крышки ГБЦ Arctic Cat art. 0808-077
По запросу
22
Втулка крышки вариатора Arctic Cat art. 0829-002
от 473 ₽
23
Свеча зажигания Arctic Cat ( CPR8E ) art. 0217-799
от 1 040 ₽
Другие схемы модели
Головка блока цилиндров ASSEMBLY [88700]
