модель 2008 года
- Модель 1000
- Код модели ATV THUNDERCAT AUTOMATIC TRANSMISSION 4X4 SILVER [A2008IEW4EUSL]

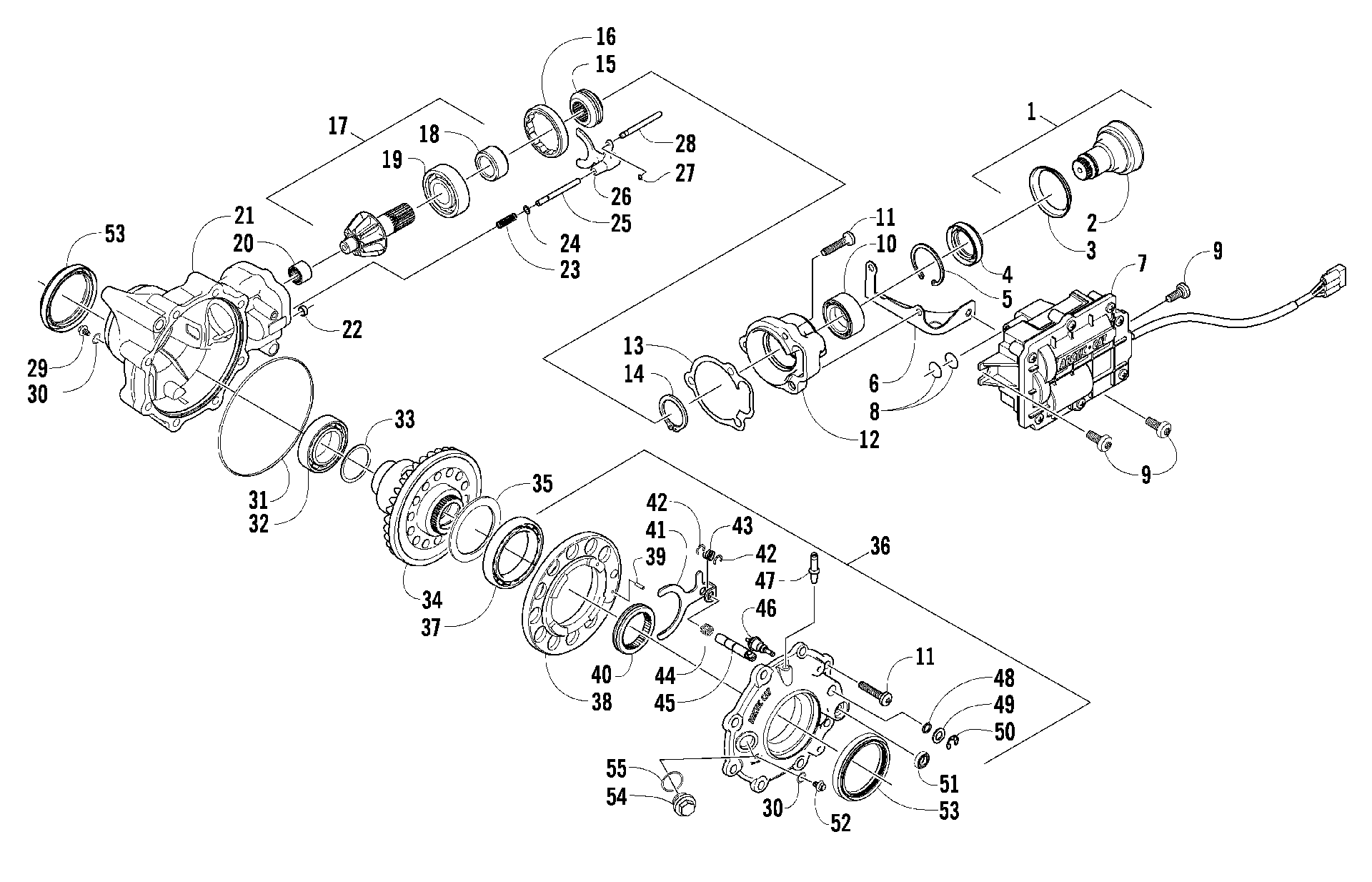

Схема передней части DRIVE GEARCASE ASSEMBLY [88718] для ATV THUNDERCAT AUTOMATIC TRANSMISSION 4X4 SILVER [A2008IEW4EUSL]
Схема
Детали
![Передняя часть DRIVE GEARCASE ASSEMBLY [88718]](/upload/schemas/633bfb1a89c1a4.71207027.gif)
Номер
Наименование детали
Цена
0
GEARCASE,FRONT(3.1 MAN LOCK) art. 1502-281
По запросу
1
Цапфа вала Arctic Cat art. 0502-923
По запросу
2
SHAFT,INPUT art. 1402-438
По запросу
3
DEFLECTOR art. 1402-168
По запросу
4
Сальник Arctic Cat art. 1402-011
от 1 901 ₽
Аналог
Сальник кардана Forzoni Arctic Cat ( 1402-011 )
art. FS-006
290 ₽
Требуется 1 шт.
Подписаться
5
Стопорное кольцо Arctic Cat art. 0423-423
от 420 ₽
6
BRACKET,ACTUATOR-WELDMENT art. 0502-347
По запросу
7
Актуатор переднего редуктора Arctic Cat art. 0502-579
По запросу
8
Уплотнительное кольцо Arctic Cat art. 0423-892
от 368 ₽
9
Винт Arctic Cat art. 0423-396
от 473 ₽
10
Подшипник редуктора Arctic Cat art. 1402-043
от 7 007 ₽
11
Screw, Self-Tapping art. 0423-118
По запросу
12
Housing, Pinion art. 0502-528
По запросу
13
Прокладка редуктора Arctic Cat art. 0402-947
от 473 ₽
14
Стопорное кольцо Arctic Cat art. 0423-417
По запросу
15
Гайка хвостовика редуктора Arctic Cat art. 0402-413
По запросу
16
Collar, Lock art. 0402-357
По запросу
17
Хвостовик переднего редуктора Arctic Cat art. 0502-784
от 18 848 ₽
18
Collar, Retaining art. 0402-336
По запросу
19
Подшипник Arctic Cat art. 0402-327
от 3 266 ₽
Аналог
13 870 ₽
Требуется 1 шт.
20
Подшипник хвостовика игольчатый Arctic Cat art. 0402-328
от 2 290 ₽
Аналог
13 870 ₽
Требуется 1 шт.
21
Корпус редуктора Arctic Cat art. 0502-514
По запросу
22
Pin, Dowel art. 0402-411
По запросу
23
Пружинка Arctic Cat art. 0402-999
По запросу
24
O-Ring art. 0423-147
По запросу
25
Shaft, Shuttle art. 0402-417
По запросу
26
Fork, Selector art. 0402-998
По запросу
27
Шайба Arctic Cat art. 0423-402
По запросу
28
Шток селектора переднего редуктора Arctic Cat art. 0402-997
По запросу
29
Пробка Arctic Cat art. 1402-210
от 1 848 ₽
30
Сальник Arctic Cat art. 0423-153
от 14 850 ₽
31
Кольцо резиновое Arctic Cat art. 0423-149
от 1 596 ₽
32
Подшипник Arctic Cat art. 0402-393
от 1 901 ₽
Аналог
13 870 ₽
Требуется 1 шт.
33
Shim, 41 x 49 x 1.3 mm art. 0402-405
По запросу
33
Shim, 41 x 49 x 1.4 mm art. 0402-406
По запросу
33
Shim, 41 x 49 x 1.5 mm art. 0402-407
По запросу
33
Shim, 41 x 49 x 1.6 mm art. 0402-408
По запросу
33
Shim, 41 x 49 x 1.7 mm art. 0402-409
По запросу
34
Шестерня переднего редуктора 34 зуба Arctic Cat art. 1502-554
По запросу
35
Шайба Arctic Cat art. 1402-078
от 3 890 ₽
35
SHIM, 1.6 art. 1402-077
По запросу
35
SHIM, 1.5 art. 1402-076
По запросу
35
Шайба Arctic Cat art. 1402-074
от 3 890 ₽
35
SHIM, 1.4 art. 1402-075
По запросу
36
Крышка редуктора Arctic Cat art. 1502-097
от 55 451 ₽
37
Подшипник переднего редуктора Arctic Cat art. 1402-053
от 690 ₽
38
FLANGE,BEARING-MACH art. 0502-413
По запросу
39
PIN, PARALLEL art. 1402-079
По запросу
40
COLLAR, SLIDING - LOCK art. 1402-042
По запросу
41
FORK art. 1402-054
По запросу
42
RING, RETAINING art. 1402-058
По запросу
43
SPRING art. 1402-057
По запросу
44
SPRING art. 1402-063
По запросу
45
SHAFT, LOCK art. 1402-055
По запросу
46
SWITCH, INDICATOR art. 0402-419
По запросу
47
Fitting art. 1402-104
По запросу
48
O-RING art. 0423-133
По запросу
49
WASHER,SS-10.63x17.75x1.48 art. 0423-132
По запросу
50
RING, RETAINING art. 0423-424
По запросу
51
Сальник редуктора на актуатор Arctic Cat art. 1402-056
от 2 048 ₽
52
Plug, Oil Level (inc. one No. 30) art. 1402-211
По запросу
53
Сальник редуктора Arctic Cat art. 2402-150
от 1 292 ₽
Аналог
Ремкомплект сальников редуктора Arctic Cat
art. 0935-0471
2 530 ₽
Требуется 1 шт.
Подписаться
Аналог
Сальники заднего редуктора Arctic Cat, All Balls Racing
art. 25-2072-5
3 210 ₽
Требуется 1 шт.
Аналог
13 870 ₽
Требуется 1 шт.
54
Заливная пробка редуктора Arctic Cat art. 0402-333
от 1 596 ₽
55
Уплотнительное кольцо Arctic Cat art. 0423-154
от 368 ₽
56
Сальник редуктора Arctic Cat art. 2402-150
от 1 292 ₽
Аналог
Ремкомплект сальников редуктора Arctic Cat
art. 0935-0471
2 530 ₽
Требуется 1 шт.
Подписаться
Аналог
Сальники заднего редуктора Arctic Cat, All Balls Racing
art. 25-2072-5
3 210 ₽
Требуется 1 шт.
Аналог
13 870 ₽
Требуется 1 шт.
