модель 2008 года
- Модель 700
- Код модели ATV 700 AUTOMATIC TRANSMISSION 4X4 DIESEL RED [A2008TBT4DUSR]

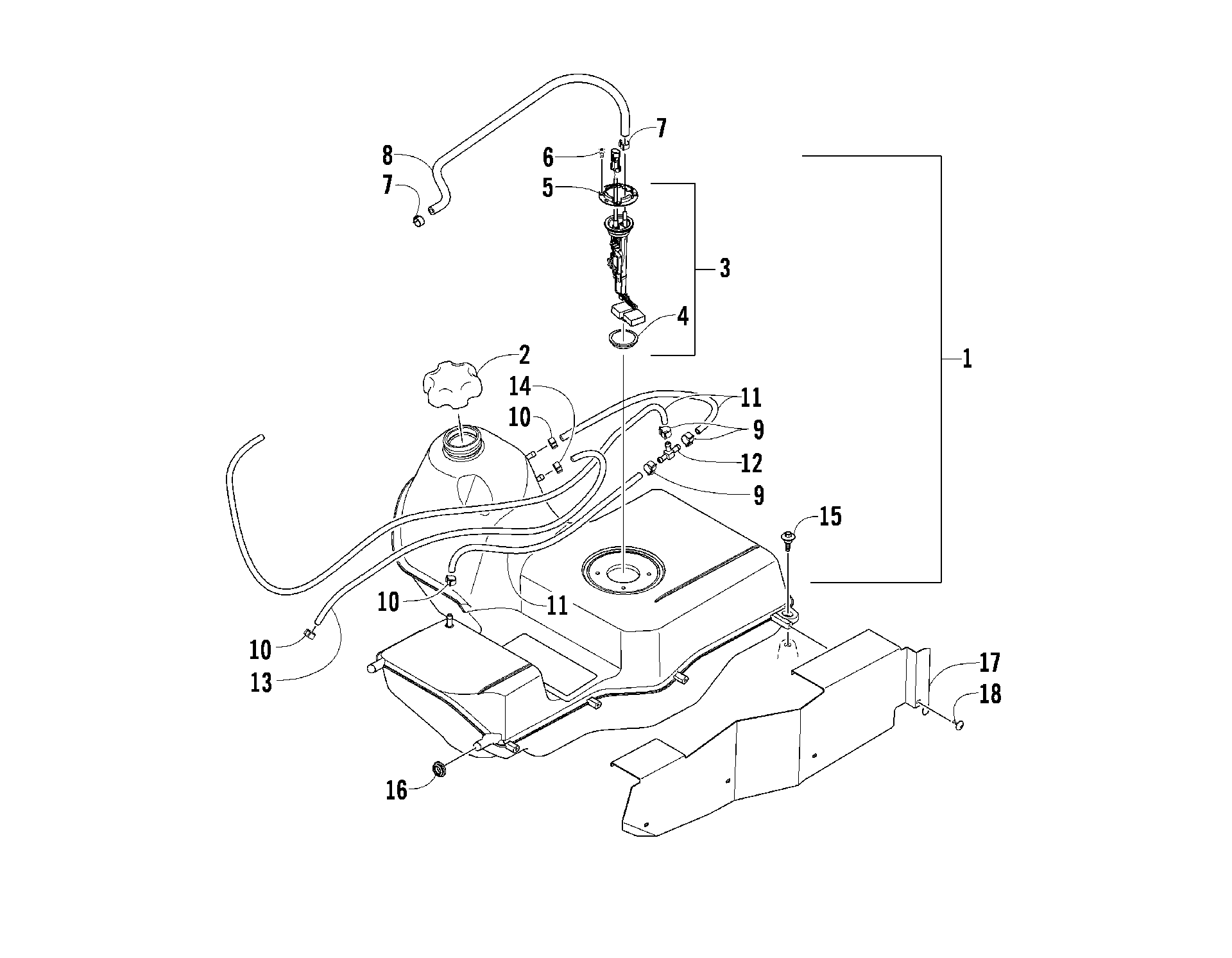

Схема топливного бака ASSEMBLY [87998] для ATV 700 AUTOMATIC TRANSMISSION 4X4 DIESEL RED [A2008TBT4DUSR]
Схема
Детали
![Топливный бак ASSEMBLY [87998]](/upload/schemas/633c0a11cce874.95542830.gif)
Номер
Наименование детали
Цена
1
TANK,FUEL-ASSEMBLY (inc. 2-6) art. 0570-214
По запросу
2
CAP,FUEL TANK-DIESEL art. 0470-653
По запросу
3
SENDER,FUEL LEVEL-ASSEMBLY (inc. 4) art. 0570-228
По запросу
4
SEAL, FUEL LEVEL SENDER art. 0470-521
По запросу
5
MOUNT,FUEL LEVEL SENDER art. 0470-639
По запросу
6
Screw, Self-Tapping art. 1623-158
По запросу
7
Clamp, Hose art. 0423-689
По запросу
8
Шланг топливный Arctic Cat art. 0410-143
от 20 832 ₽
9
CLAMP,SNAP-9 MM art. 0423-670
По запросу
10
Clamp, Hose art. 0423-688
По запросу
11
Топливный шланг Arctic Cat art. 0410-070
от 6 122 ₽
12
T-Fitting art. 0109-332
По запросу
13
HOSE,FUEL-3/16" 25’ (0410-140 CTL) art. 0410-142
По запросу
14
Screw, Fuel Tank art. 0423-732
По запросу
15
Nut art. 0623-038
от 110 ₽
16
GROMMET, FUEL TANK art. 0423-460
По запросу
17
SHIELD,FUEL TANK art. 0470-715
По запросу
18
Винт Arctic Cat art. 2623-164
от 368 ₽
