модель 2008 года
- Модель 700
- Код модели ATV 700 AUTOMATIC TRANSMISSION 4X4 DIESEL RED [A2008TBT4DUSR]

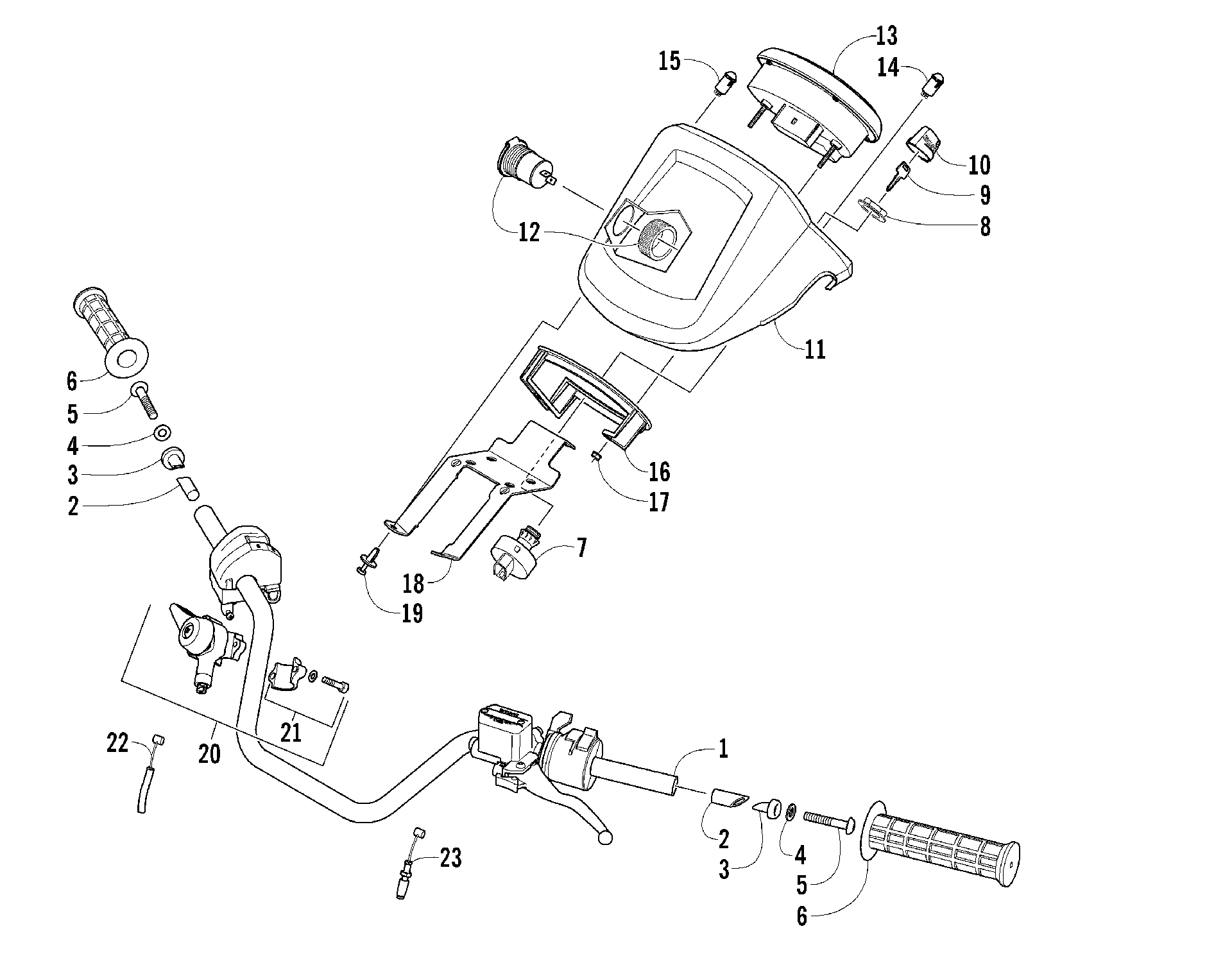

Схема руля ASSEMBLY [87996] для ATV 700 AUTOMATIC TRANSMISSION 4X4 DIESEL RED [A2008TBT4DUSR]
Схема
Детали
![Руль ASSEMBLY [87996]](/upload/schemas/633c0b38e2dcc0.01168119.gif)
Номер
Наименование детали
Цена
1
Tube, Handlebar art. 0505-476
По запросу
2
PLUG,HANDLEBAR art. 0405-218
По запросу
3
Закладная гайка руля Arctic Cat art. 0405-149
По запросу
4
Шайба Arctic Cat art. 8050-247
По запросу
5
Болт Arctic Cat art. 8477-845
По запросу
6
Ручка руля (1шт) Arctic Cat art. 0405-147
от 2 352 ₽
7
Замок зажигания Arctic Cat art. 0430-090
от 7 098 ₽
Аналог
Замок зажигания Forzoni ( 0430-090,0430-069 )
art. FS-143
2 000 ₽
Требуется 1 шт.
Подписаться
8
Гайка замка зажигания Arctic Cat art. 0430-050
По запросу
9
Ключ зажигания Arctic Cat art. 0430-043
По запросу
9
Ключ зажигания Arctic Cat art. 0430-042
По запросу
10
Колпачок на ключ зажигания Arctic Cat art. 0430-054
от 1 552 ₽
11
POD,INSTRUMENT-ROUTED (RED) art. 0505-500
По запросу
12
Розетка 12V Arctic Cat art. 0641-897
По запросу
13
GAUGE,LCD (07 LD 686) art. 0520-024
По запросу
14
LIGHT,INDICATOR-GLOW PLUG art. 0420-074
По запросу
15
LIGHT,INDICATOR-BATTERY art. 0420-075
По запросу
16
Пластиковое кольцо спидометра Arctic Cat art. 0420-065
По запросу
17
NUT,HEX-M4-.7 W/STAR WSR art. 0423-493
от 160 ₽
18
Кронштейн спидометра Arctic Cat art. 2506-470
от 1 660 ₽
19
Клипса Arctic Cat art. 0423-535
от 263 ₽
20
Рычаг включения блокировки Arctic Cat art. 0502-527
По запросу
21
Крепление кнопки блокировки Arctic Cat art. 0502-613
от 1 701 ₽
22
CABLE,DIFF LOCK art. 0487-050
По запросу
23
CABLE,THROTTLE art. 0487-044
По запросу
