модель 2008 года
- Модель 700
- Код модели ATV 700 EFI AUTOMATIC TRANSMISSION 4X4 FIS RED [A2008IBT4CUSR]

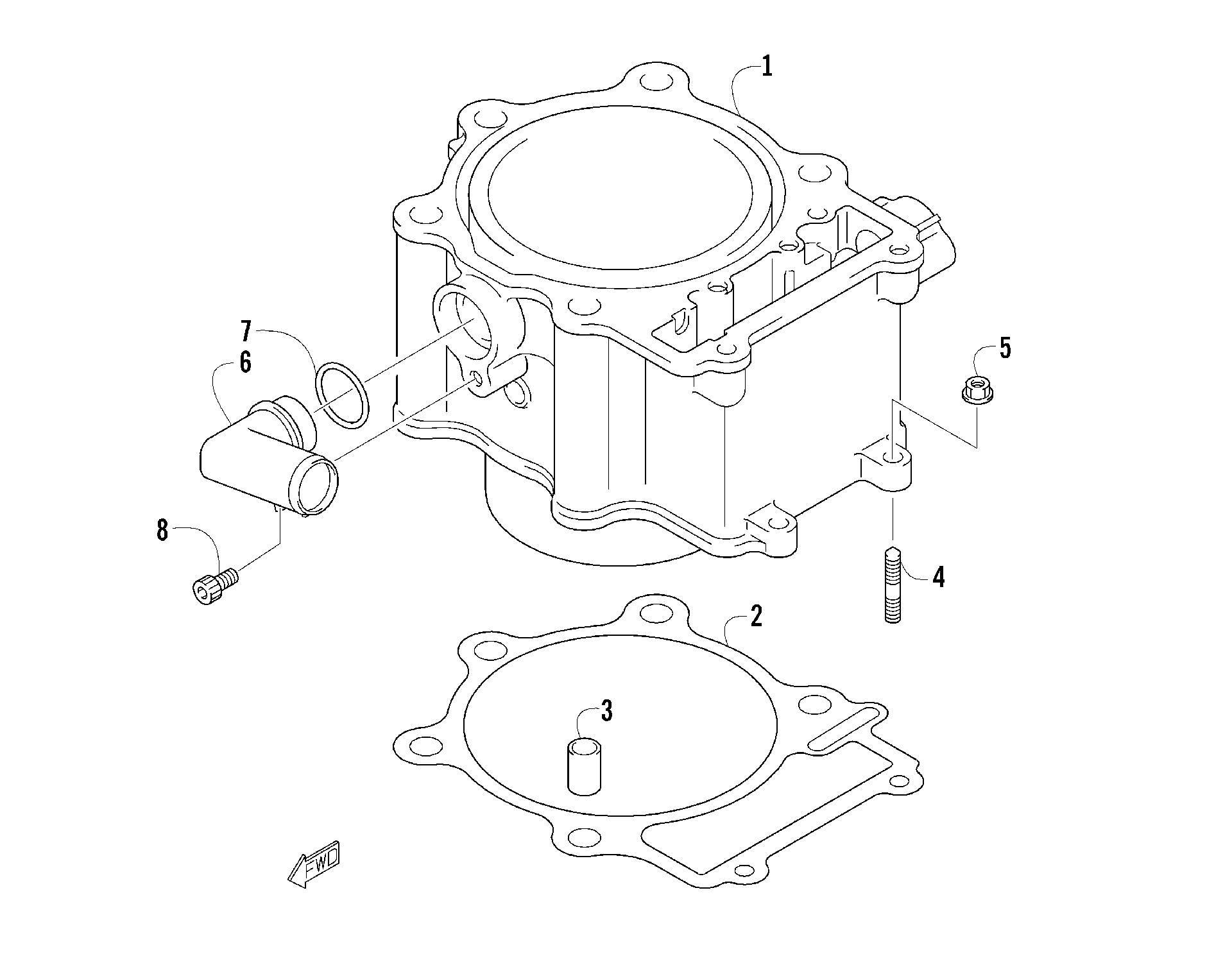

Схема цилиндра ASSEMBLY [87569] для ATV 700 EFI AUTOMATIC TRANSMISSION 4X4 FIS RED [A2008IBT4CUSR]
Схема
Детали
![Цилиндр ASSEMBLY [87569]](/upload/schemas/633bf5c43280c0.51794414.gif)
Номер
Наименование детали
Цена
1
CYLINDER art. 3403-214
По запросу
2
Прокладка цилиндра Arctic Cat art. 3403-062
По запросу
3
PIN, CYLINDER HEAD KNOCK(ALIGMENT) art. 3423-088
По запросу
4
Bolt, Stud art. 3007-465
По запросу
5
Nut art. 3007-373
По запросу
6
UNION,WATER HOSE art. 3413-040
По запросу
7
O RING, D:2.7, ID:21.4 art. 3423-058
По запросу
8
BOLT,UNION-6X16 art. 3423-882
По запросу
Другие схемы модели
Цилиндр ASSEMBLY [87569]
