модель 2008 года
- Модель 700
- Код модели ATV 700 EFI AUTOMATIC TRANSMISSION 4X4 FIS RED [A2008IBT4CUSR]

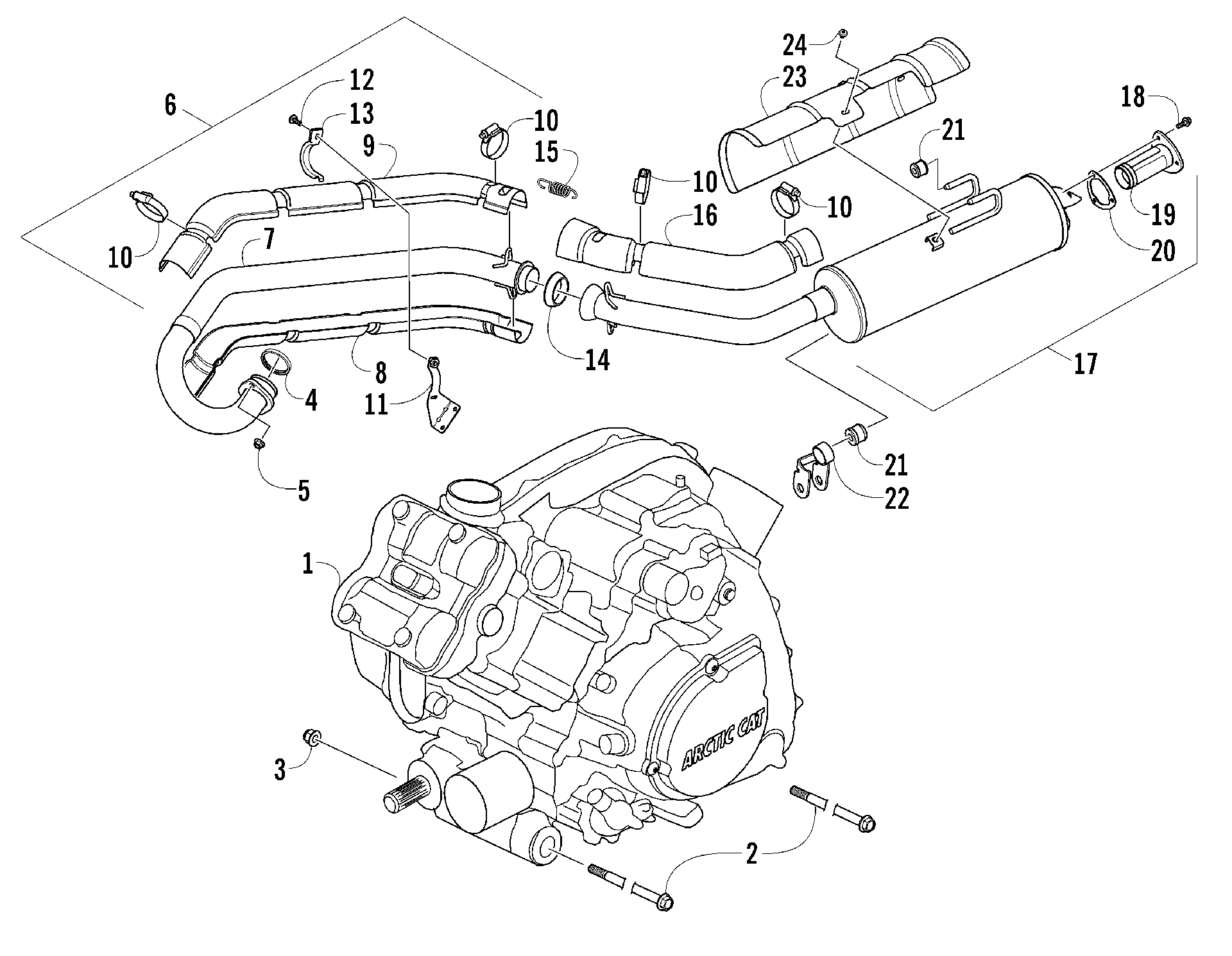

Схема двигателя AND EXHAUST [87541] для ATV 700 EFI AUTOMATIC TRANSMISSION 4X4 FIS RED [A2008IBT4CUSR]
Схема
Детали
![Двигатель AND EXHAUST [87541]](/upload/schemas/633bfa8e48aea7.92193620.gif)
Номер
Наименование детали
Цена
1
Engine-700 EFI art. 0462-046
По запросу
2
BOLT, L:195 art. 3423-456
По запросу
3
Гайка Arctic Cat art. 8428-002
от 310 ₽
4
Проклада глушителя Arctic Cat art. 0412-361
от 3 161 ₽
5
NUT,HEX-FLG M8X1.25 CL8 Z&Y art. 8424-802
По запросу
6
PIPE,EXHAUST-ASSY (inc. 7-9 and three No. 10) art. 0512-294
По запросу
7
PIPE,EXHAUST-BLACK art. 0512-293
По запросу
8
SHIELD,EXHAUST PIPE(INNER) art. 0412-364
По запросу
9
SHIELD,EXHAUST PIPE(OUTER) art. 0412-365
По запросу
10
Clamp, Hose art. 0423-317
По запросу
11
SUPPORT,EXHAUST PIPE-BLACK art. 0512-317
По запросу
12
Винт Arctic Cat art. 8477-620
от 168 ₽
13
BRACKET,EXHAUST PIPE-BLACK art. 0512-318
По запросу
14
Прокладка глушителя Arctic Cat art. 0412-375
от 980 ₽
15
Пружина Arctic Cat art. 0612-668
от 683 ₽
16
SHIELD,EXHAUST PIPE(REAR) art. 0412-369
По запросу
17
MUFFLER-BLACK (inc. 18-20) art. 0512-305
По запросу
18
Screw, Cap art. 8408-616
По запросу
19
SPARK ARRESTER-ASSEMBLY art. 0512-219
По запросу
20
GASKET,SPARK ARRESTER art. 0412-313
По запросу
21
Втулка крепежа глушителя Arctic Cat art. 0412-577
По запросу
22
CHANNEL,MUFFLER SUPPORT-BLACK art. 1506-732
По запросу
23
Термозащитный экран глушителя Arctic Cat art. 0412-373
По запросу
24
Screw, Machine art. 8477-610
По запросу
