модель 2008 года
- Модель TRV 700
- Код модели ATV 700 EFI AUTOMATIC TRANSMISSION 4X4 TRV LE BLACK [A2008TBT4CUSQ]

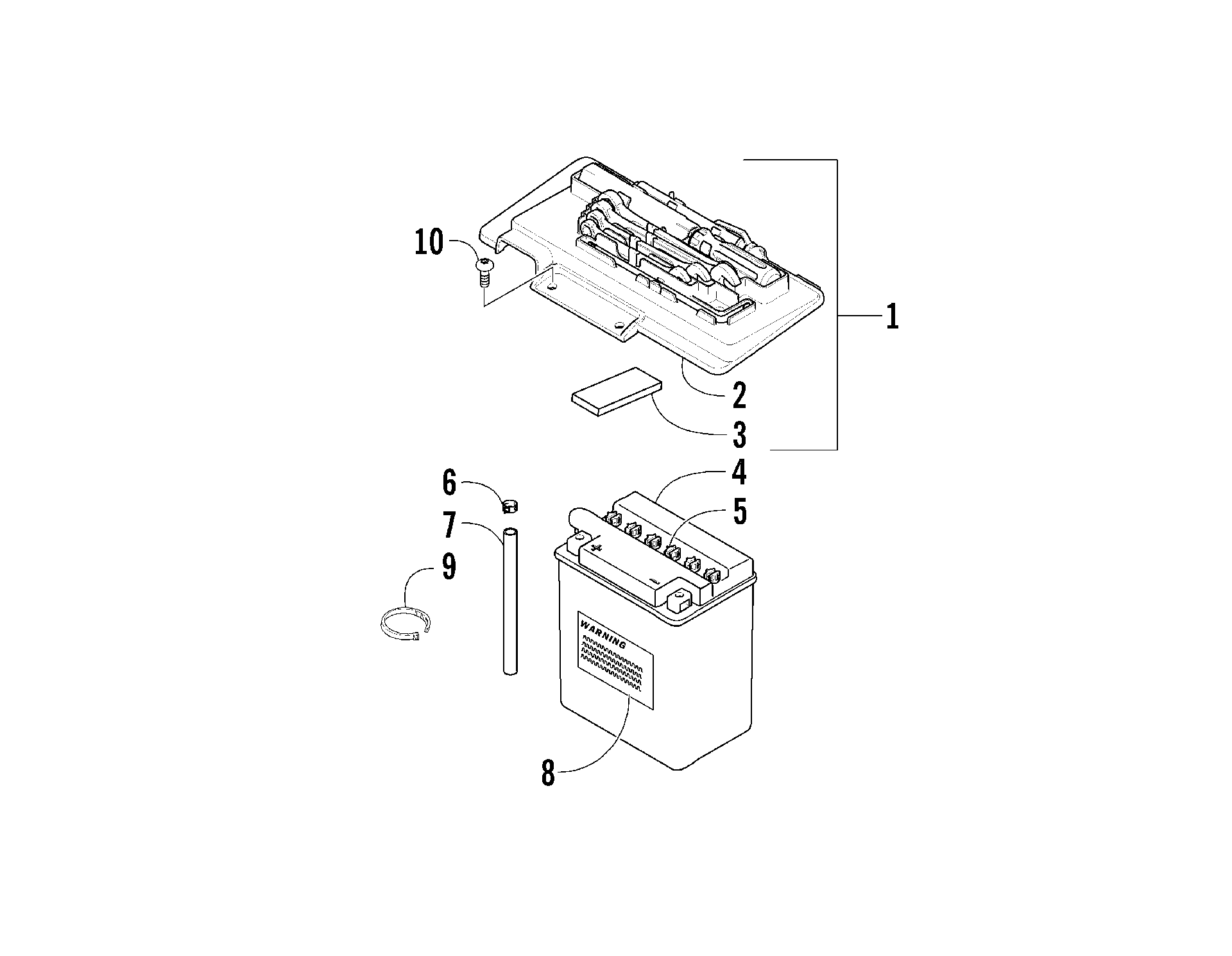

Схема аккумулятора ASSEMBLY [87566] для ATV 700 EFI AUTOMATIC TRANSMISSION 4X4 TRV LE BLACK [A2008TBT4CUSQ]
Схема
Детали
![Аккумулятор ASSEMBLY [87566]](/upload/schemas/633beb19802ea2.11652175.gif)
Номер
Наименование детали
Цена
0
KIT, TOOL Not Illustrated art. 0444-122
По запросу
0
Hardware, Battery - Kit Not Illustrated art. 0645-198
По запросу
1
TRAY,TOOL-ASSY (inc. 2-3) art. 5993-040
По запросу
2
Крышка АКБ , инструментальный поддон Arctic Cat art. 4406-136
По запросу
3
PAD,BATTERY-TOP FR art. 0406-288
По запросу
4
Battery Package (0645-170) (inc. 5-8)(replaces 0745-047) art. 0745-423
По запросу
5
Cap, Battery art. 0645-045
По запросу
6
Clamp, Hose art. 0645-152
По запросу
7
Hose, Battery art. 0645-263
По запросу
8
Decal, Warning art. 0645-151
По запросу
9
Зажим Arctic Cat art. 0123-788
По запросу
10
Болт Arctic Cat art. 8476-620
По запросу
