модель 2008 года
- Модель TRV 700
- Код модели ATV 700 EFI AUTOMATIC TRANSMISSION 4X4 TRV LE BLACK [A2008TBT4CUSQ]

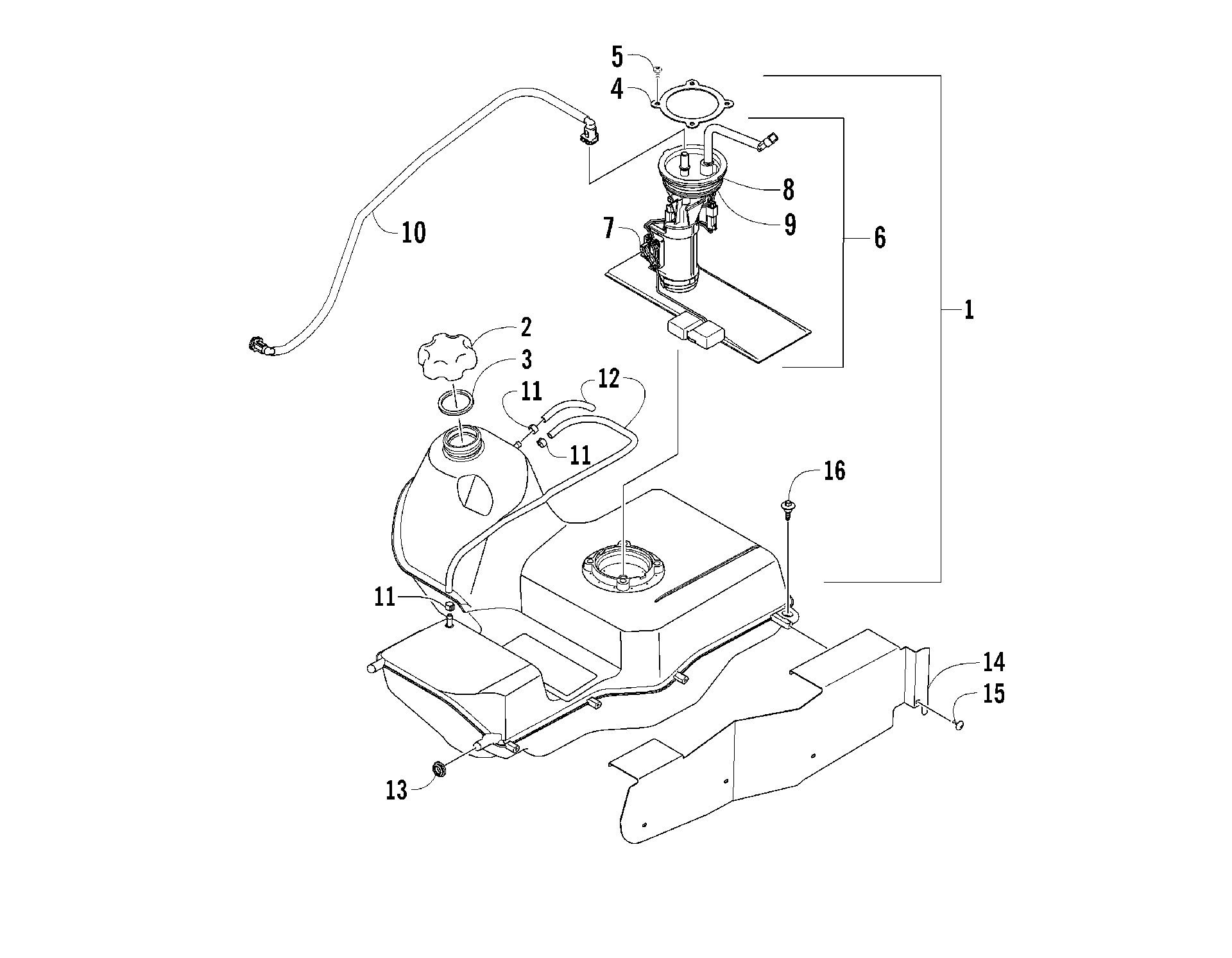

Схема узла топливного бака (Up to VIN: VX8T226541) [87866] для ATV 700 EFI AUTOMATIC TRANSMISSION 4X4 TRV LE BLACK [A2008TBT4CUSQ]
Схема
Детали
![Узел топливного бака (Up to VIN: VX8T226541) [87866]](/upload/schemas/633c009e255414.97844169.gif)
Номер
Наименование детали
Цена
1
TANK,FUEL-ASSEMBLY(SERVICE PARTS) (inc. 2-5) art. 0570-206
По запросу
2
Крышка бензобака Arctic Cat art. 0470-438
от 527 ₽
Аналог
Крышка бензобака Polaris / Ski-Doo / Arctic Cat / Yamaha
art. AT-07559
4 178 ₽
Требуется 1 шт.
3
Прокладка крышки масляного бачка Arctic Cat art. 0109-733
По запросу
4
MOUNT,FUEL PUMP art. 0470-606
По запросу
5
Screw, Machine art. 8476-612
По запросу
6
Топливный насос в сборе Arctic Cat art. 0570-271
По запросу
7
Датчик уровня топлива Arctic Cat art. 0570-252
от 22 869 ₽
8
SEAL,FUEL PUMP art. 0470-614
По запросу
9
SEAL,FUEL PUMP art. 0470-613
По запросу
10
HOSE,FUEL art. 0470-748
По запросу
11
Clamp, Hose art. 0423-688
По запросу
12
Шланг топливный Arctic Cat art. 0410-143
от 20 832 ₽
13
GROMMET, FUEL TANK art. 0423-460
По запросу
14
SHIELD,FUEL TANK art. 0470-715
По запросу
15
Винт Arctic Cat art. 2623-164
от 368 ₽
16
Screw, Fuel Tank art. 0423-732
По запросу
