модель 2009 года
- Модель 700 MudPro
- Код модели ATV 700 H1 EFI 4X4 AUTOMATIC MUD PRO METALLIC CAT GREEN [A2009IFT4EUSZ]

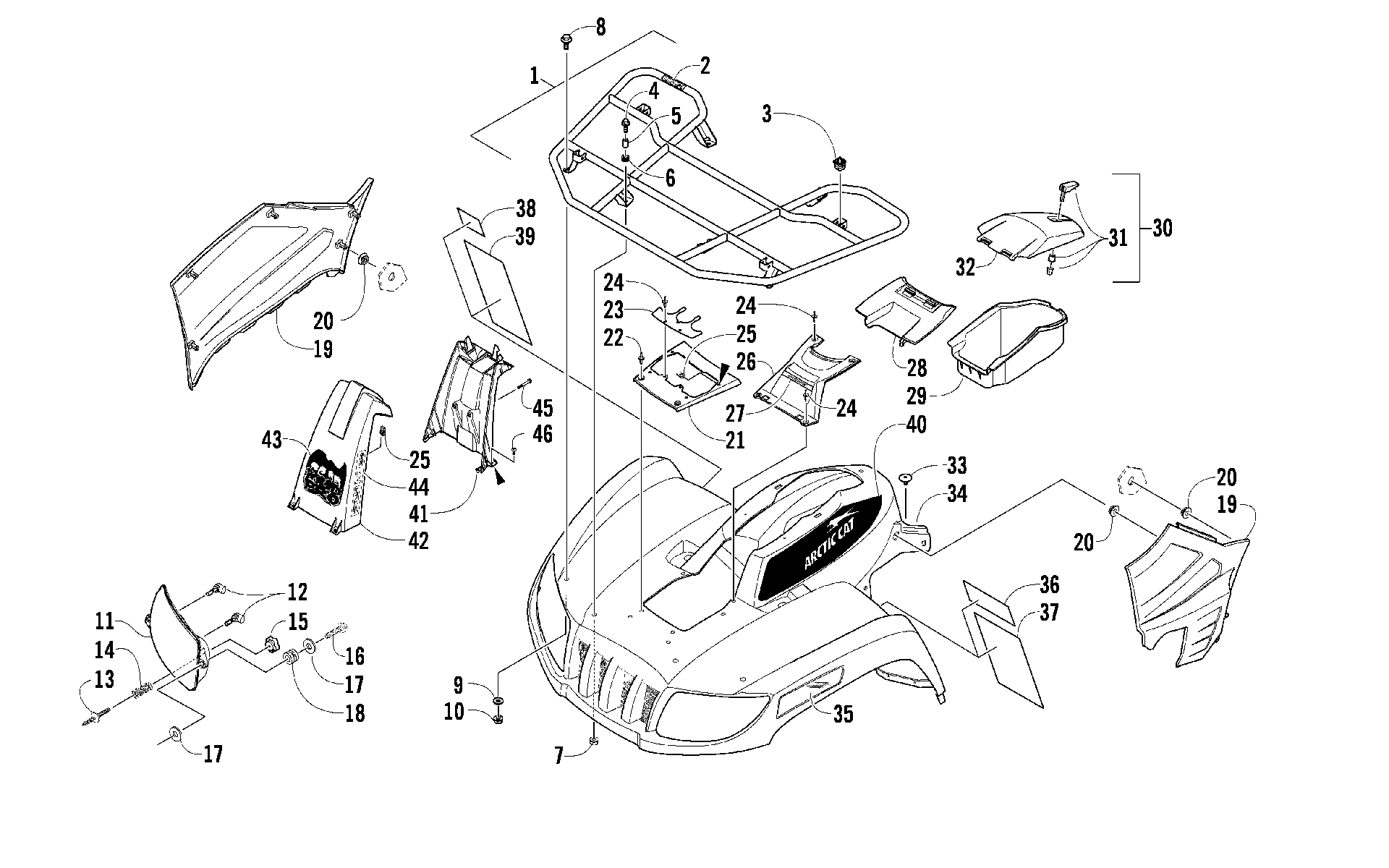

Схема передней части RACK, BODY PANEL, AND HEADLIGHT ASSEMBLIES [92084] для ATV 700 H1 EFI 4X4 AUTOMATIC MUD PRO METALLIC CAT GREEN [A2009IFT4EUSZ]
Схема
Детали
![Передняя часть RACK, BODY PANEL, AND HEADLIGHT ASSEMBLIES [92084]](/upload/schemas/633b2c1bc0a245.20591419.gif)
Номер
Наименование детали
Цена
1
Передний багажник Arctic Cat art. 2506-643
По запросу
2
DECAL,WARNING-TRV RACK (100 LB.) art. 0411-576
По запросу
3
Втулка багажника Arctic Cat art. 0441-592
от 2 310 ₽
4
SCREW,CAP-HFH M8X1.25X30 CL8.8 RIE BLK art. 8410-830
По запросу
5
Втулка крепежная Arctic Cat art. 0423-669
По запросу
6
GROMMET,RUBBER-12.7X23.8125 art. 0423-465
По запросу
7
Nut, Hex art. 8432-802
По запросу
8
SCREW,SHOULDER-HFH M6-1.0 X 18 CL8.8 BLK art. 0423-654
По запросу
9
Washer art. 8050-222
По запросу
10
Гайка Arctic Cat art. 0423-540
По запросу
11
HEADLIGHT,RH-ASSY (inc. 12) art. 0509-044
от 6 950 ₽
11
Фара левая Arctic Cat art. 0509-035
от 7 960 ₽
12
Лампочка головного света Arctic Cat art. 0409-055
от 1 796 ₽
13
Stud, Adjuster - Headlight art. 0423-514
от 350 ₽
14
SPRING,ADJUSTMENT-HEADLIGHT art. 0423-522
от 210 ₽
15
KNOB,ADJUSTMENT-M5 art. 0423-513
По запросу
16
Screw, Self-Tapping art. 0623-785
По запросу
17
Шайба 1/4X.625X.065 Z&Y Arctic Cat art. 8050-217
от 116 ₽
18
GROMMET,GAUGE MOUNT art. 0423-447
По запросу
19
Пластик боковой правый Arctic Cat art. 2406-300
от 5 200 ₽
19
Пластик боковой левый Arctic Cat art. 2406-419
По запросу
20
Втулка Arctic Cat art. 0423-678
от 326 ₽
21
Установочная площадка шноркелей Arctic Cat art. 2516-170
По запросу
22
Клипса Arctic Cat art. 0423-535
от 263 ₽
23
Кожух Arctic Cat art. 2416-100
По запросу
24
Клипса Arctic Cat art. 0623-362
от 90 ₽
25
Клипса Arctic Cat art. 0423-577
от 168 ₽
26
Крышка фальшбака Arctic Cat art. 1406-484
По запросу
27
DECAL,SPEEDRACK art. 1411-050
По запросу
28
Крышка бардачка Arctic Cat art. 0470-513
По запросу
29
Бардачок Arctic Cat art. 1406-573
от 4 998 ₽
30
Крышка бардачка с замком Arctic Cat art. 2506-234
По запросу
31
Защелка бардачка Arctic Cat art. 1406-599
от 2 048 ₽
32
Крышка бардачка Arctic Cat ( 2506-234 , без замка) art. 0470-514
По запросу
33
Винт Arctic Cat art. 0423-101
от 263 ₽
34
FENDER,ASSY-FR-APPLE GREEN METALLIC (inc. 35-39) art. 2516-132
от 44 770 ₽
Аналог
Крыло переднее черное Mud Pro LTD 2516-132 б/у(без повреждений )
art. 2516-132used
44 770 ₽
Требуется 1 шт.
35
REFLECTOR,FRONT-LH art. 0411-819
По запросу
35
REFLECTOR,FRONT-RH art. 0411-818
По запросу
36
DECAL,WARNING-OFF ROAD ONLY art. 1411-574
По запросу
37
DECAL,WARNING-GENERAL 16 art. 2411-124
По запросу
38
DECAL,WARNING HILL art. 0411-835
По запросу
39
DECAL,WARNING-PRE RIDE(AE) art. 1411-250
По запросу
40
Decal, Side - Upper Right art. 1411-922
По запросу
40
Decal, Side - Upper Left art. 1411-923
По запросу
41
COVER,SNORKEL REAR A.M. GREEN-PTD art. 2516-139
По запросу
42
COVER,SNORKEL FRONT A.M. GREEN-PTD art. 2516-140
По запросу
43
Decal, “Mud Pro” art. 1411-964
По запросу
44
DECAL,GRAPHIC-SNORKEL "700 H1 EFI" art. 1411-977
По запросу
45
Винт Arctic Cat art. 8468-645
от 221 ₽
46
Винт Arctic Cat art. 8468-616
от 116 ₽
