модель 2009 года
- Модель 700 MudPro
- Код модели ATV 700 H1 EFI 4X4 AUTOMATIC MUD PRO METALLIC CAT GREEN [A2009IFT4EUSZ]

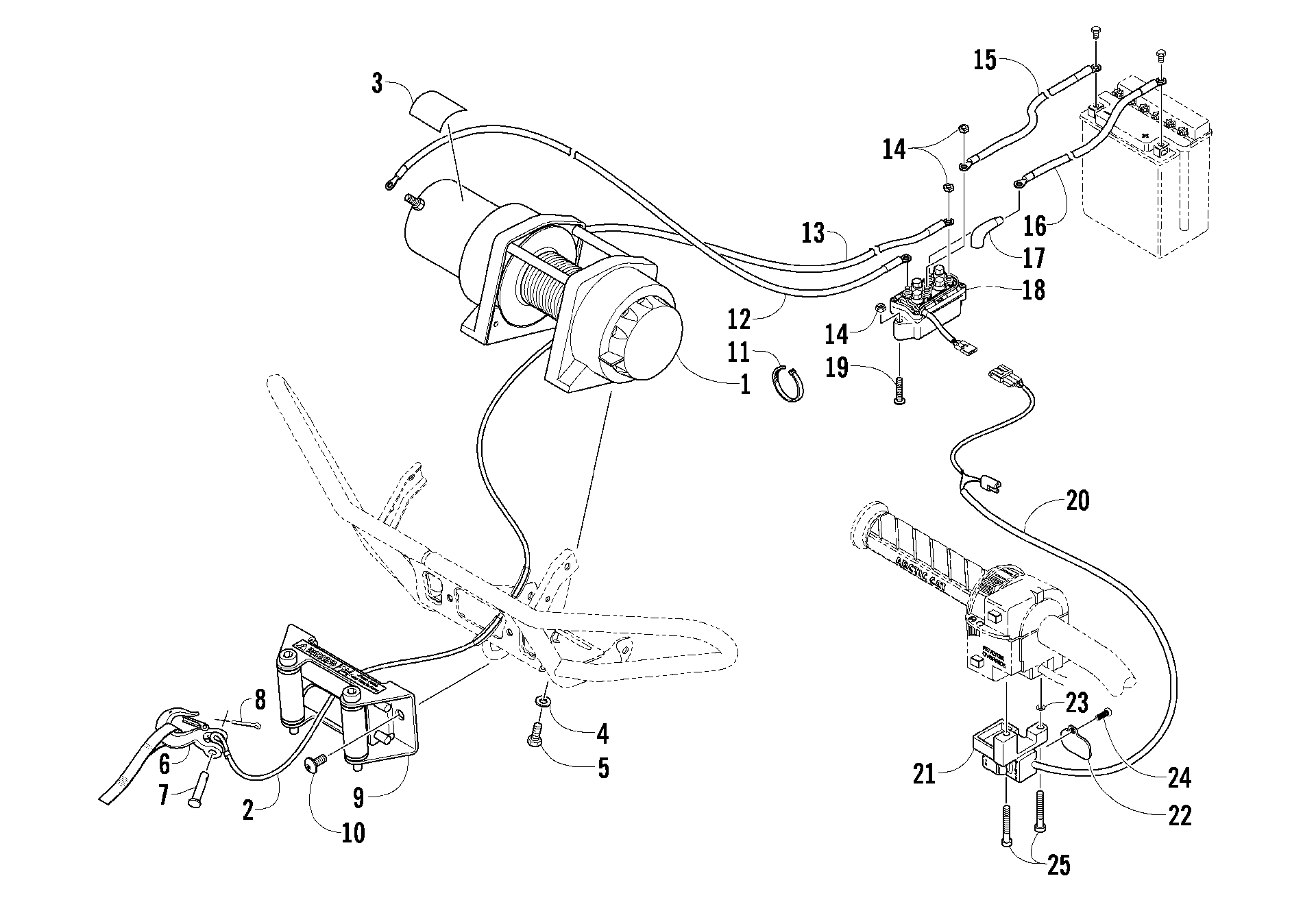

Схема лебёдки ASSEMBLY [90620] для ATV 700 H1 EFI 4X4 AUTOMATIC MUD PRO METALLIC CAT GREEN [A2009IFT4EUSZ]
Схема
Детали
![Лебёдка ASSEMBLY [90620]](/upload/schemas/633b4d94270b19.45218762.gif)
Номер
Наименование детали
Цена
1
WINCH,ARCTIC/WARN-3.0 (COMPOSITE END) (inc. 2-3) art. 1441-704
По запросу
2
CABLE, WIRE ROPE - 15236 art. 0441-061
По запросу
3
Decal, Winch art. 1411-826
По запросу
4
Washer, Lock art. 8051-246
По запросу
5
Болт Arctic Cat art. 8408-820
от 110 ₽
6
HOOK,WINCH W/A.C. STRAP AND WARNING TAG art. 0541-760
По запросу
7
PIN,CLEVIS art. 1441-130
По запросу
8
COTTER PIN art. 1441-129
По запросу
9
FAIRLEAD,ROLLER-1600 (B) art. 0441-403
По запросу
10
Screw, Machine art. 8468-820
По запросу
11
Зажим Arctic Cat art. 0123-788
По запросу
12
CABLE, WINCH-SOLENOID (7" YEL #6) art. 0445-068
По запросу
13
CABLE,WINCH-SOLENOID (10" BLU #6) art. 0445-069
По запросу
14
Nut art. 0623-038
от 110 ₽
15
CABLE,BATTERY-SOLENOID (75" BLK #6) art. 1441-112
По запросу
16
Cable, Solenoid/Battery - Red art. 1441-113
По запросу
17
BOOT, TERMINAL art. 0441-060
По запросу
18
SOLENOID,WINCH-ASSY(replaces 0409-066) art. 0409-246
от 4 960 ₽
19
Screw, Machine art. 8476-625
от 160 ₽
20
Кнопка управления лебедкой Arctic Cat art. 0409-087
По запросу
21
HOLDER, SWITCH-WINCH (500 A) art. 0409-034
По запросу
22
COVER,WINCH SWITCH-BLACK art. 5506-053
По запросу
23
WASHER,FLAT-Z&B (11MM ODX 5.5MM IDX 1.8) art. 0423-593
По запросу
24
SCREW, COVER-WINCH SWITCH art. 0423-382
По запросу
25
SCREW,MACH-PHTRH M5-.8X60 Z&BLK art. 8464-560
По запросу
