модель 2009 года
- Модель 700
- Код модели ATV 700 H1 EFI 4X4 AUTOMATIC RED [A2009IBT4EUSR]

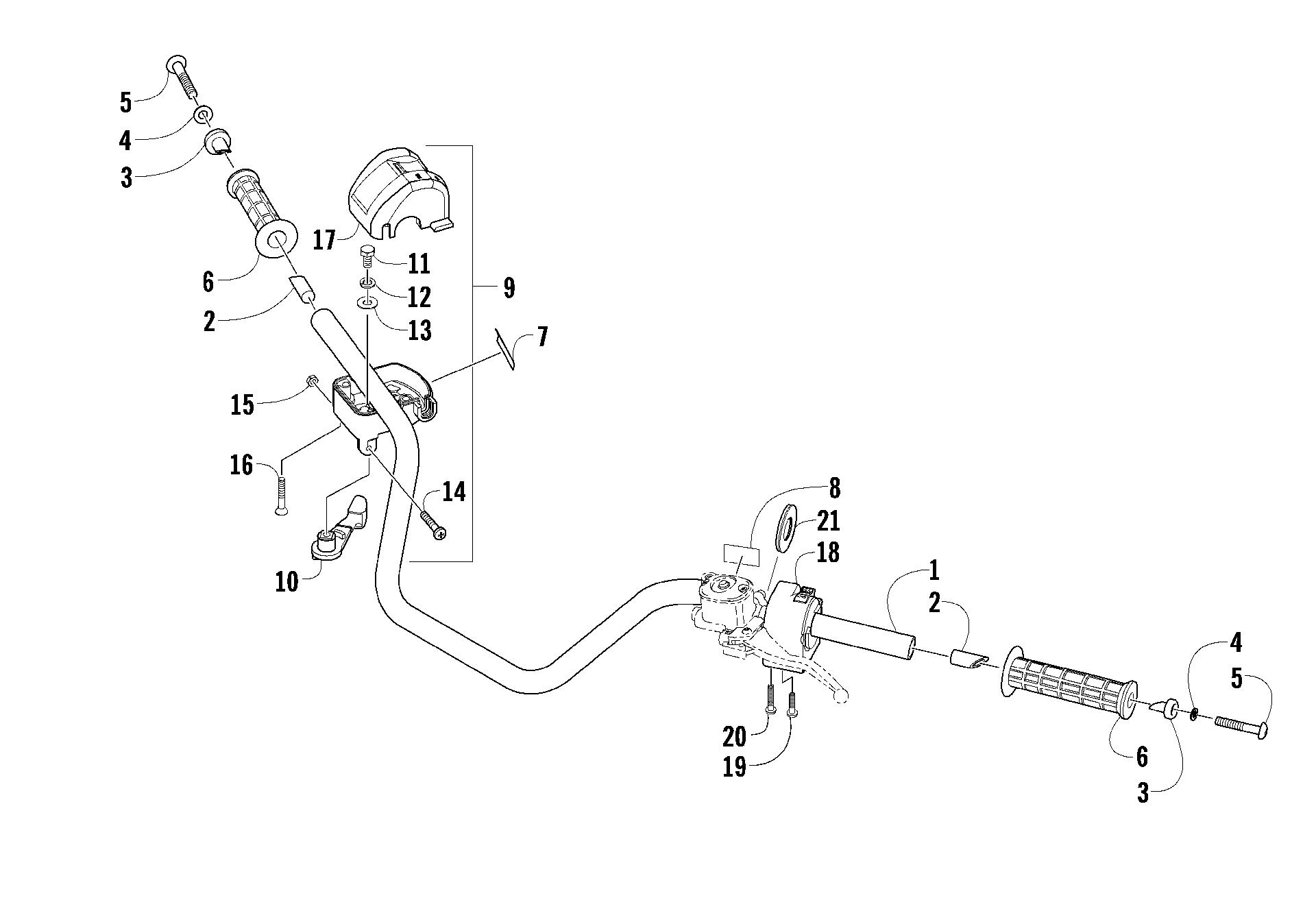

Схема руля ASSEMBLY [90785] для ATV 700 H1 EFI 4X4 AUTOMATIC RED [A2009IBT4EUSR]
Схема
Детали
![Руль ASSEMBLY [90785]](/upload/schemas/633b2ec05b0305.16750714.gif)
Номер
Наименование детали
Цена
1
Руль черный Arctic Cat art. 0505-418
По запросу
2
PLUG,HANDLEBAR art. 0405-218
По запросу
3
Закладная гайка руля Arctic Cat art. 0405-149
По запросу
4
Шайба Arctic Cat art. 8050-247
По запросу
5
Болт Arctic Cat art. 8477-845
По запросу
6
Ручка руля (1шт) Arctic Cat art. 0405-147
от 2 352 ₽
7
Decal, Warning - Differential Lock art. 0411-966
По запросу
8
Decal, Warning - Brake Lever Lock art. 1411-865
По запросу
9
RHCA,2WD/4WD FOR D-L (09 FIS) (inc. 10-17) art. 0509-045
По запросу
10
Рычаг подсоса Arctic Cat art. 3409-001
По запросу
11
BOLT art. 3007-392
По запросу
12
WASHER, LOCK 6MM art. 3004-447
По запросу
13
WASHER, FLAT art. 3003-030
По запросу
14
SCREW,5MM art. 3423-014
По запросу
15
NUT,5MM art. 3423-327
По запросу
16
SCREW, 5X30 art. 3423-199
По запросу
17
SWITCH,2WD/4WD FOR D-L (09 FIS) art. 0409-119
По запросу
18
Пульт управления светом Arctic Cat art. 0509-014
от 12 086 ₽
19
Screw, Machine art. 0409-027
По запросу
20
Screw, Machine art. 0409-028
По запросу
21
COVER, DUST art. 3409-019
По запросу
