модель 2009 года
- Модель 700
- Код модели ATV 700 H1 EFI 4X4 AUTOMATIC RED [A2009IBT4EUSR]

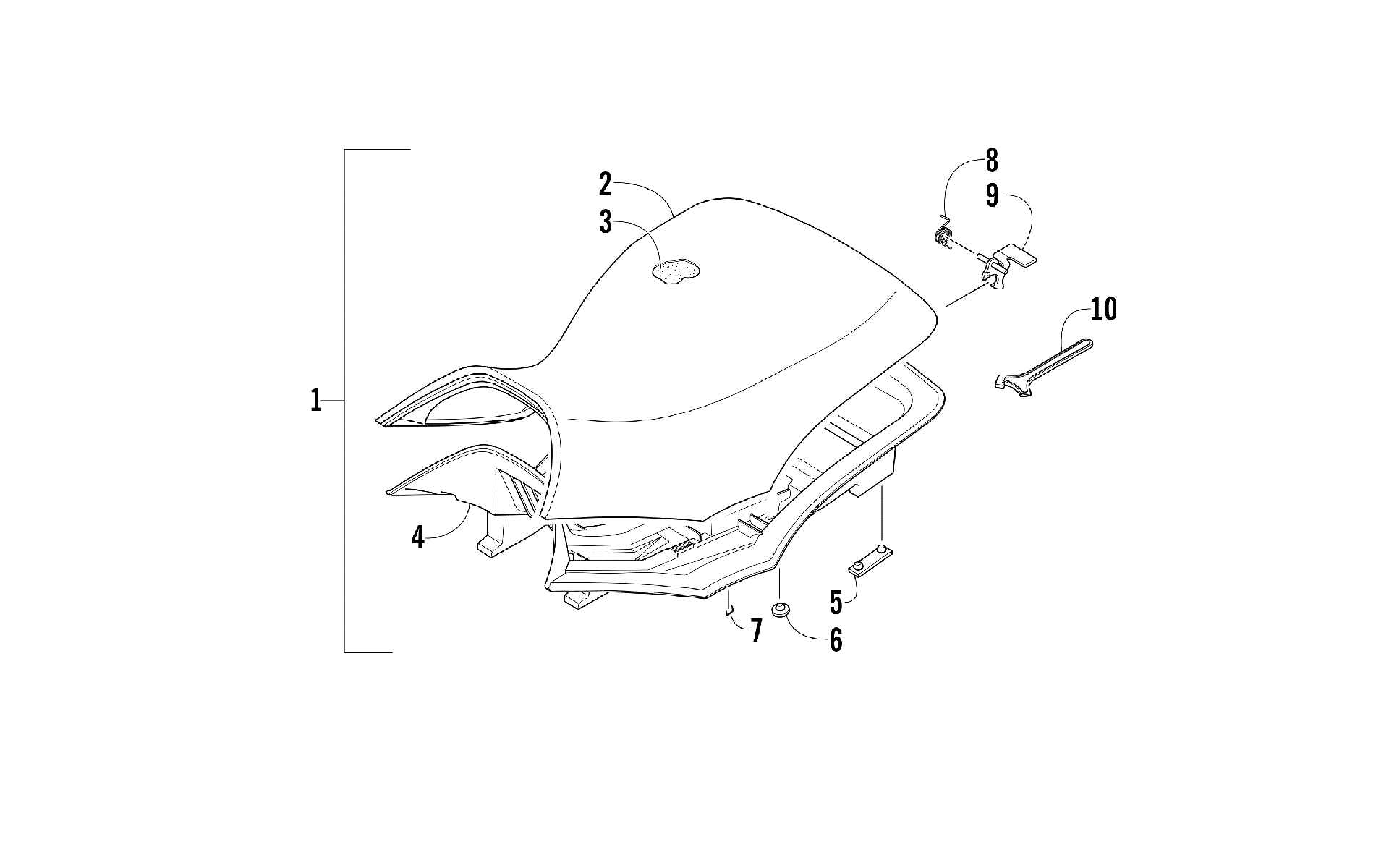

Схема сиденья ASSEMBLY [91964] для ATV 700 H1 EFI 4X4 AUTOMATIC RED [A2009IBT4EUSR]
Схема
Детали
![Сиденье ASSEMBLY [91964]](/upload/schemas/633b3abaaa1c10.59648277.gif)
Номер
Наименование детали
Цена
1
SEAT- ASSEMBLY (LO PROFILE) (inc. 2-9) art. 2506-805
По запросу
2
COVER, SEAT art. 1506-209
По запросу
3
FOAM,SEAT-MOLDED(LOW PROFILE 48R/2.7 ST) art. 2506-755
По запросу
4
BASE,SEAT (H1) (inc. 5-6) art. 2416-826
По запросу
5
Bumper art. 0406-879
По запросу
6
BUMPER,SEAT art. 0406-877
По запросу
7
Staple art. 0624-528
По запросу
8
SPRING,LATCH art. 1406-592
По запросу
9
LATCH,SEAT-WELDMENT art. 1506-156
По запросу
10
66-mm Spanner Wrench Arctic Cat art. 0441-587
от 1 701 ₽
