модель 2009 года
- Модель 90
- Код модели ATV 90 2X4 UTILITY GREEN [A2009KUB2BUSG]

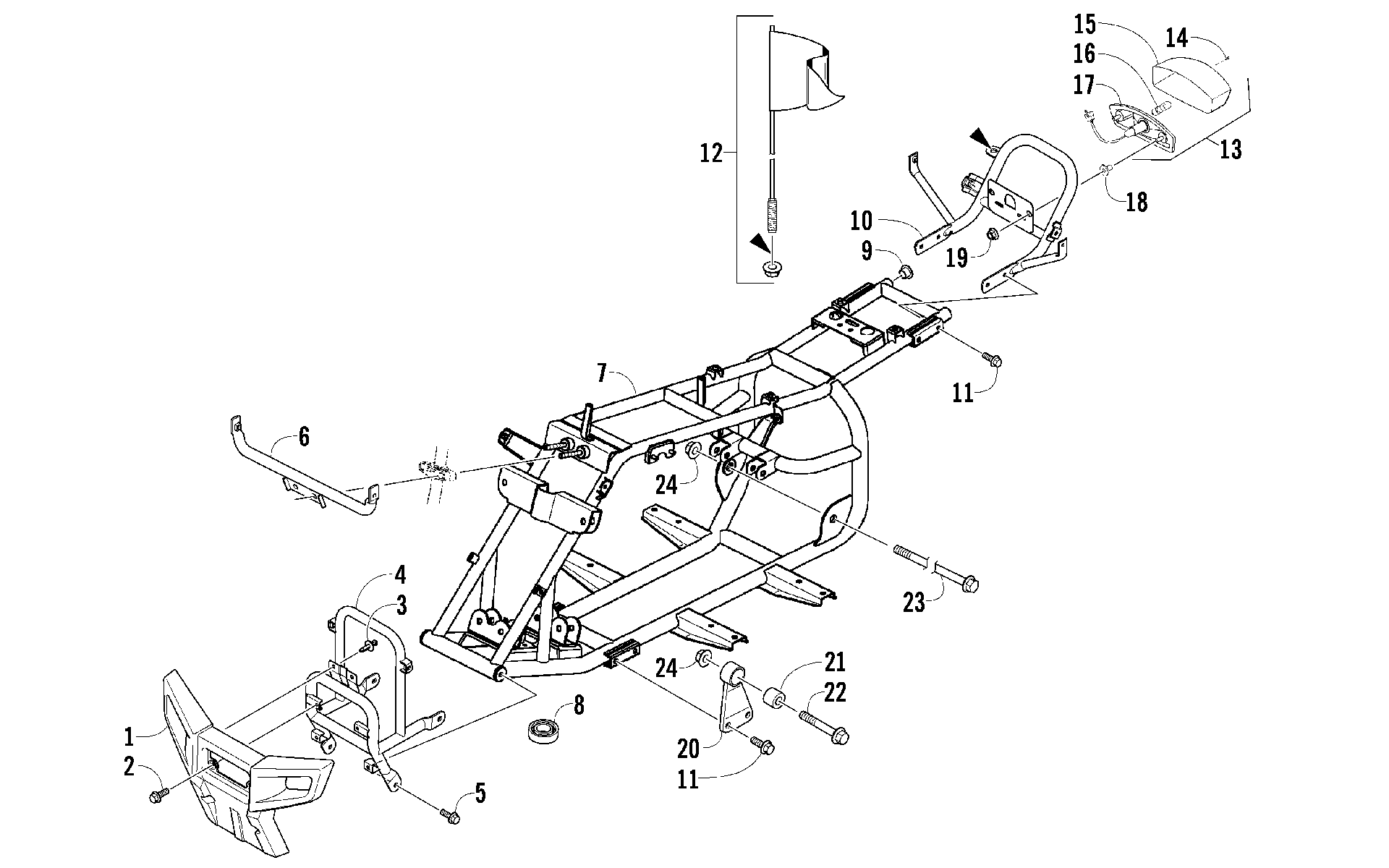

Схема узла рамы и связанных деталей [90934] для ATV 90 2X4 UTILITY GREEN [A2009KUB2BUSG]
Схема
Детали
![Узел рамы и связанных деталей [90934]](/upload/schemas/633b113536cd13.62874351.gif)
Номер
Наименование детали
Цена
1
BUMPER-FRONT art. 3306-141
По запросу
2
BOLT WASHER 6*16 art. 3304-587
По запросу
3
CLIP MUDGUARD art. 3303-592
По запросу
4
PIPE COMP FRONT BUMPER (RB 3306-741)(replaces 3304-541) art. 3306-741
По запросу
5
BOLT FLANGE 8*12 art. 3304-544
По запросу
6
STAY FRONT COVER art. 3304-549
По запросу
7
BODY COMP FRAME art. 3305-862
По запросу
8
BEARING BALL RADIAL 6002 art. 3303-392
По запросу
9
Plug Not a Service Part art. -N/A-
По запросу
10
GRIP ASSY REAR art. 3305-403
По запросу
11
BOLT FLANGE 8*16 art. 3304-543
По запросу
12
FLAG ASSY art. 3305-308
По запросу
13
LIGHT ASSY TAIL (inc. 14-17) art. 3303-420
По запросу
14
TAPPING SCREW M4X35L art. 3304-537
По запросу
15
Lens, Taillight art. 3304-283
По запросу
16
BULB TAIL & STOP 12V21W/5W art. 3303-849
По запросу
17
Housing, Taillight art. 3303-422
По запросу
18
COLLAR FR FENDER art. 3303-226
По запросу
19
NUT FLANGE 6MM art. 3303-331
По запросу
20
BRKT R ENG HANGER (inc. 21) art. 3303-183
По запросу
20
BRKT L ENG HANGER (inc. 21) art. 3303-184
По запросу
21
RUBBER BUSHING ENGINE HANGER art. 3304-542
По запросу
22
BOLT FLANGE 10*70 art. 3304-548
По запросу
23
Болт Arctic Cat art. 8409-000
от 310 ₽
24
NUT U 10MM art. 3304-031
По запросу
