модель 2009 года
- Модель 90
- Код модели ATV 90 2X4 UTILITY GREEN [A2009KUB2BUSG]

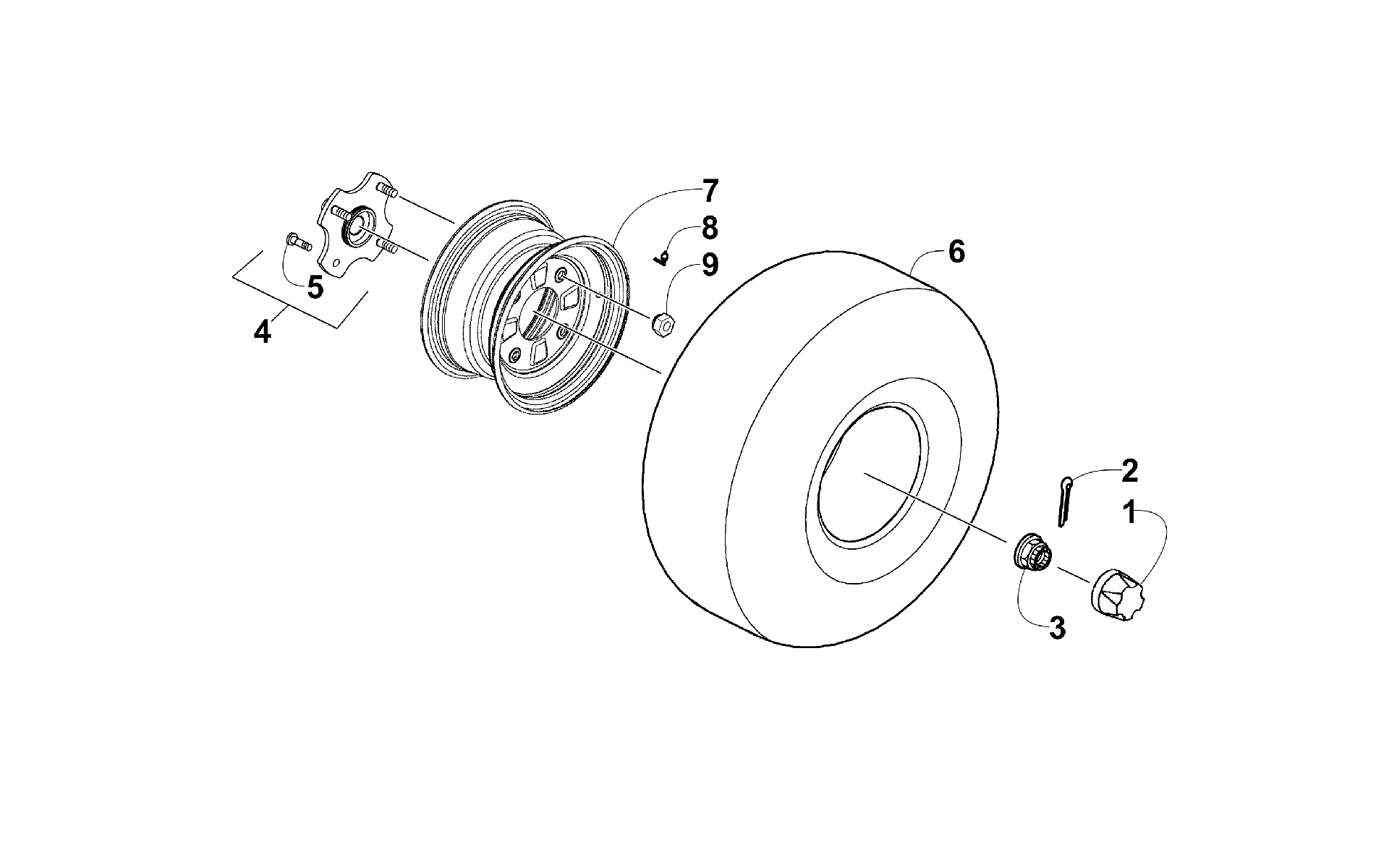

Схема заднего колеса ASSEMBLY [90945] для ATV 90 2X4 UTILITY GREEN [A2009KUB2BUSG]
Схема
Детали
![Заднее колесо ASSEMBLY [90945]](/upload/schemas/633b1e7e3ee716.48616956.gif)
Номер
Наименование детали
Цена
1
CAP WHEEL SHAFT art. 3303-430
По запросу
2
PIN SPLIT 3*30 art. 3303-340
По запросу
3
NUT FLANGE CASTLE 14MM art. 3303-330
По запросу
4
HUB ASSEMBLY (inc. 5) art. 3305-869
По запросу
5
BOLT CONNECTOR art. 3303-250
По запросу
6
TIRE ASSY RR (KENDA) art. 3303-428
По запросу
7
RIM COMP RR WHEEL (SILVER) (inc. 8) art. 3303-156
По запросу
8
VALVE TR 412 & CAP (RB 3304-562)(replaces 3303-887) art. 3304-562
По запросу
9
NUT U FLANGE 10MM art. 3303-266
По запросу
