модель 2010 года
- Модель 1000 MudPro
- Код модели ATV 4X4 AUTOMATIC MUD PRO WHITE [A2010IFW4EUSW]

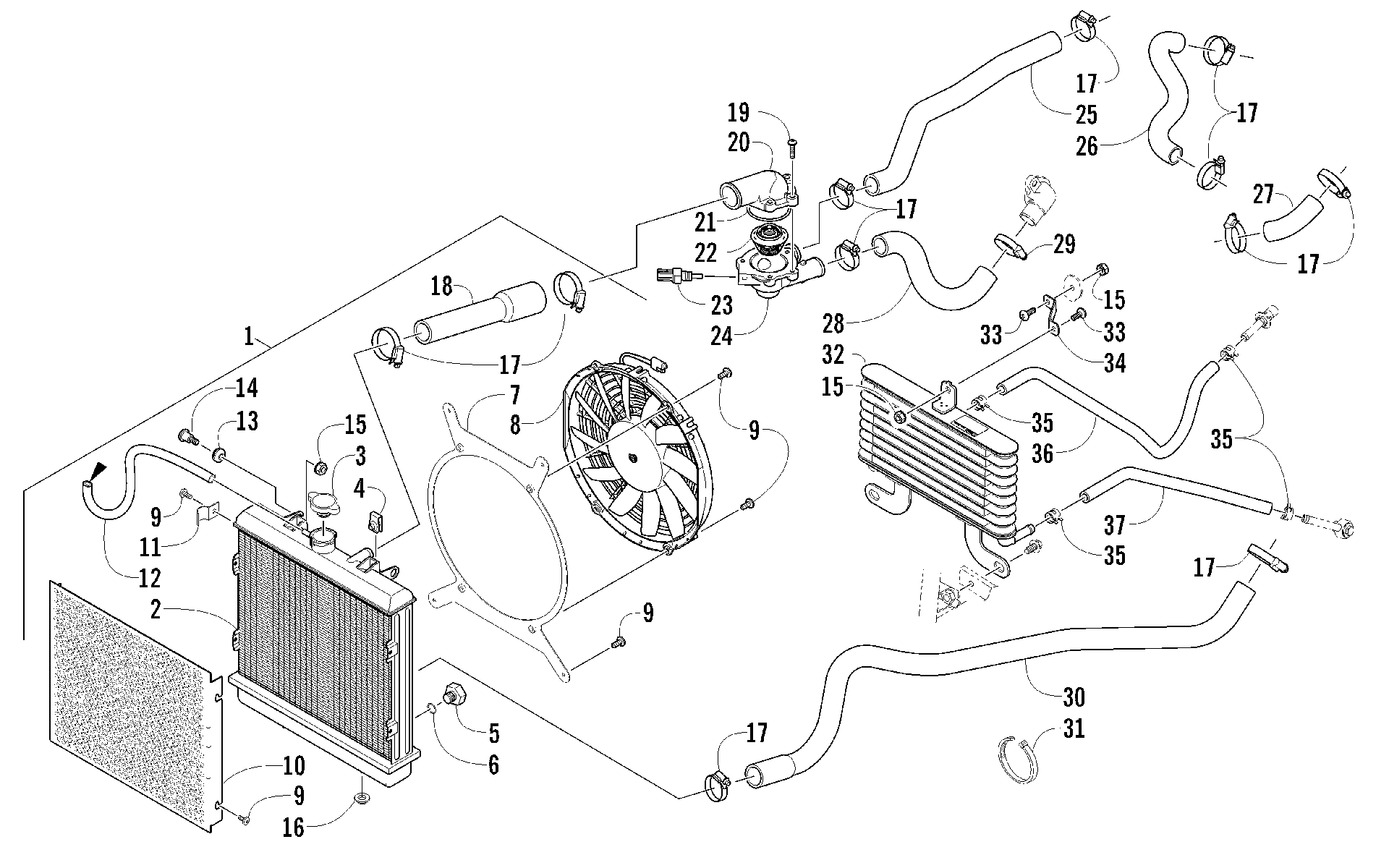

Схема системы охлаждения ASSEMBLY [92683] для ATV 4X4 AUTOMATIC MUD PRO WHITE [A2010IFW4EUSW]
Схема
Детали
![Система охлаждения ASSEMBLY [92683]](/upload/schemas/633b0b4394db22.66920890.gif)
Номер
Наименование детали
Цена
1
RADIATOR, H2 - ASSEMBLY (inc. 2-13) art. 0413-258
По запросу
2
Радиатор Arctic Cat art. 0413-216
от 60 239 ₽
3
Крышка радиатора Arctic Cat art. 0413-255
от 2 340 ₽
4
Клипса рамы Arctic Cat art. 1623-637
от 368 ₽
5
Сливная пробка радиатора Arctic Cat art. 0413-195
от 2 615 ₽
6
Кольцо уплотнительное Arctic Cat art. 1602-213
По запросу
7
BRACKET,FAN art. 0413-217
По запросу
8
Вентилятор радиатора Arctic Cat art. 0413-123
от 10 930 ₽
9
Screw, Machine art. 8470-510
от 110 ₽
10
SCREEN,RADIATOR art. 0413-214
По запросу
11
Зажим трубки Arctic Cat art. 0423-351
от 350 ₽
12
Hose, 25 ft art. 0610-011
По запросу
13
GROMMET(LV 11378) art. 0423-030
По запросу
14
BOLT,SHOULDER-9.6X9.55XM6 BLK art. 0423-484
По запросу
15
Nut art. 0623-038
от 110 ₽
16
Bushing art. 0423-028
По запросу
17
Хомут 19-38mmX12.7mm Arctic Cat art. 0423-496
от 250 ₽
18
Hose, Coolant - Radiator/Thermostat - Upper art. 0410-120
По запросу
19
Винт M5X.8X20 Arctic Cat art. 8470-520
от 168 ₽
20
COVER, THERMOSTAT art. 0808-092
от 1 743 ₽
21
ORING,ID44.12 X CS2.62 art. 0830-173
По запросу
22
Термостат Arctic Cat art. 0808-093
от 3 161 ₽
23
Датчик температуры Arctic Cat art. 0808-124
от 2 615 ₽
24
Housing, Thermostat art. 0808-189
По запросу
25
HOSE,COOLANT-#2 HOT art. 0410-195
По запросу
26
HOSE,COOLANT-#2 COLD art. 0410-116
По запросу
27
HOSE,COOLANT-#1 COLD art. 0410-115
По запросу
28
HOSE,COOLANT-#1 HOT art. 0410-117
По запросу
29
Clamp, Hose art. 1623-093
По запросу
30
HOSE,COOLANT-PUMP SUCTION art. 0410-119
По запросу
31
Tie, Cable - Reusable art. 0623-751
По запросу
32
Масляный радиатор Arctic Cat art. 0413-211
от 17 850 ₽
33
Screw, Machine art. 8476-612
По запросу
34
BRKT,MTG UPPER-OIL COOLER-PTD art. 0513-022
По запросу
35
CLAMP,HOSE #5 MICRO-GEAR SIZE 05 art. 0423-632
По запросу
36
HOSE,OIL-IN art. 0410-149
По запросу
37
HOSE,OIL-OUT (450 MM) art. 0410-168
По запросу
