модель 2010 года
- Модель 1000 MudPro
- Код модели ATV 4X4 AUTOMATIC MUD PRO WHITE [A2010IFW4EUSW]

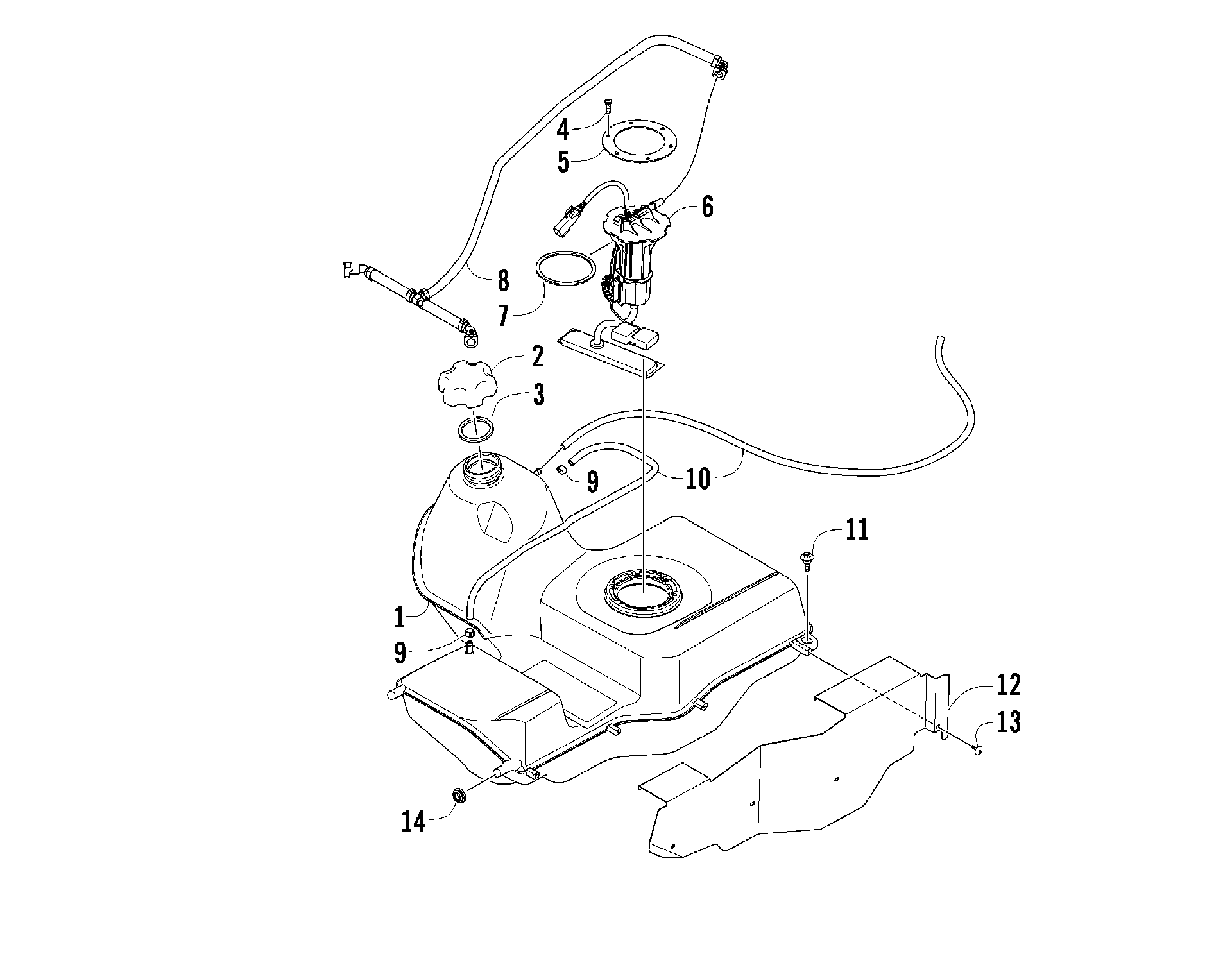

Схема топливный бака ASSEMBLY [92374] для ATV 4X4 AUTOMATIC MUD PRO WHITE [A2010IFW4EUSW]
Схема
Детали
![топливный бак ASSEMBLY [92374]](/upload/schemas/633b20ccd49097.18826853.gif)
Номер
Наименование детали
Цена
1
Топливный бак Arctic Cat TRV art. 0570-308
от 27 740 ₽
2
Крышка бензобака Arctic Cat art. 0470-438
от 527 ₽
Аналог
Крышка бензобака Polaris / Ski-Doo / Arctic Cat / Yamaha
art. AT-07559
4 178 ₽
Требуется 1 шт.
3
Прокладка крышки масляного бачка Arctic Cat art. 0109-733
По запросу
4
Screw, Self-Tapping art. 0423-898
По запросу
5
Plate, Retaining - Fuel Pump art. 2670-042
По запросу
6
Топливный насос Arctic Cat art. 0570-433
от 27 740 ₽
7
Сальник бензонасоса Arctic Cat art. 0470-838
от 368 ₽
Аналог
372 ₽
Требуется 1 шт.
8
HOSE,FUEL-ASSEMBLY art. 0570-282
По запросу
9
Clamp, Hose art. 0423-688
По запросу
10
Топливный шланг Arctic Cat art. 0410-070
от 6 122 ₽
11
Screw, Fuel Tank art. 0423-732
По запросу
12
Термозащитный экран топливного бака Arctic Cat art. 0470-822
от 4 960 ₽
13
Винт Arctic Cat art. 2623-164
от 368 ₽
14
GROMMET, FUEL TANK art. 0423-460
По запросу
