модель 2010 года
- Модель 1000
- Код модели ATV EFT METALLIC CAT GREEN [A2010IEW4EETA]

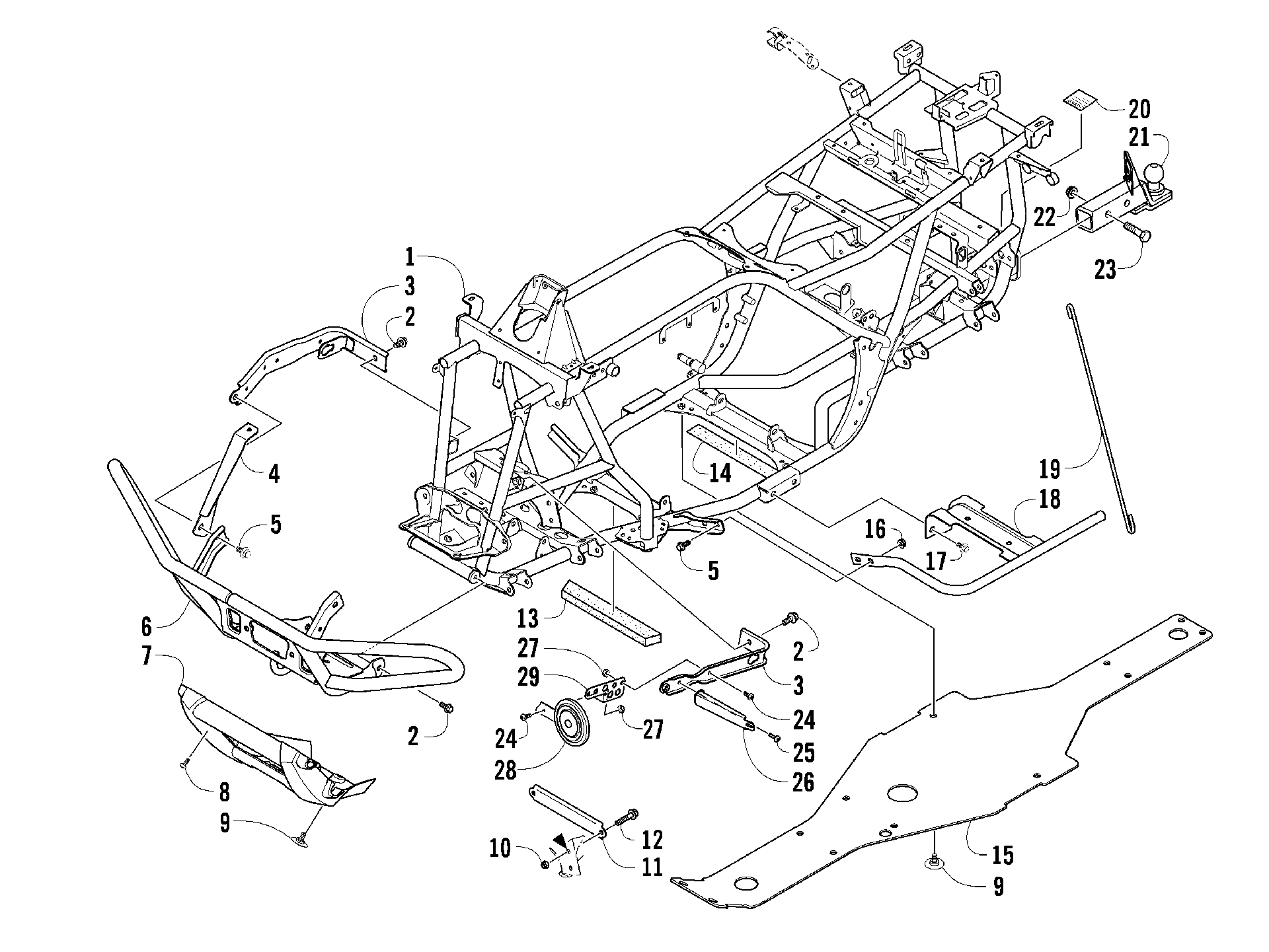

Схема рамы AND RELATED PARTS [96273] для ATV EFT METALLIC CAT GREEN [A2010IEW4EETA]
Схема
Детали
![Рама AND RELATED PARTS [96273]](/upload/schemas/633b13dd9352e7.94947277.gif)
Номер
Наименование детали
Цена
1
FRAME,PAINTED BLACK (H2) art. 2506-094
По запросу
2
Болт Arctic Cat art. 8409-020
от 110 ₽
3
CHANNEL,BUMPER MOUNTING-BLACK art. 2506-285
По запросу
3
Channel, Bumper Mounting - Right art. 2506-813
По запросу
4
Кронштейн переднего бампера правый Arctic Cat art. 1506-562
от 1 910 ₽
4
Кронштейн переднего бампера левый Arctic Cat art. 1506-563
от 1 810 ₽
5
Болт Arctic Cat art. 8408-816
от 110 ₽
6
Бампер передний Arctic Cat art. 1506-855
от 17 850 ₽
7
Fascia, Bumper - Front art. 1406-360
от 2 490 ₽
8
Болт Arctic Cat art. 0423-419
По запросу
9
Винт Arctic Cat art. 0423-101
от 263 ₽
10
Гайка Arctic Cat art. 0423-744
от 263 ₽
11
Пластина передних рычагов Arctic Cat art. 2516-852
По запросу
12
Screw, Cap art. 8409-025
По запросу
13
FOAM,FRAME art. 2506-701
По запросу
14
PAD,BATTERY-TOP RR art. 0406-289
По запросу
15
PANEL,BELLY art. 2406-648
По запросу
16
NUT,HEX-FLG M8X1.25 CL8 Z&Y art. 8424-802
По запросу
17
Болт Arctic Cat art. 8409-016
от 221 ₽
18
FOOTREST,RH-BLACK (H2) art. 2506-449
По запросу
18
Кронштейн левой подножки Arctic Cat art. 1506-379
от 7 240 ₽
19
ROD,SUPPORT-BLACK art. 2506-423
от 750 ₽
20
DECAL,WARNING-TOWING(1050 LB)RB 4411-550(replaces 1411-077) art. 4411-550
По запросу
21
DEVICE,COUPLING(BALL,HITCH-ASSY 50mm) (inc. 22-23) art. 0541-766
По запросу
22
NUT,HEX-FLG SIDE LOCK GRF 1/2-13 Z&C art. 0423-690
По запросу
23
SCREW,CAP-HH 1/2-13 X 3.25 GR5 Z&C art. 0423-693
По запросу
24
Винт Arctic Cat art. 8477-616
от 110 ₽
25
Винт Arctic Cat art. 8477-620
от 168 ₽
26
Bracket, Support - Left art. 2416-163
По запросу
26
Bracket, Support - Right art. 2416-162
По запросу
27
Nut art. 0623-038
от 110 ₽
28
Horn, Electric - 12V(replaces 0430-053) art. 0430-131
По запросу
29
Bracket, Mounting - Horn art. 2406-231
По запросу
