модель 2010 года
- Модель 1000
- Код модели ATV EFT METALLIC CAT GREEN [A2010IEW4EETA]

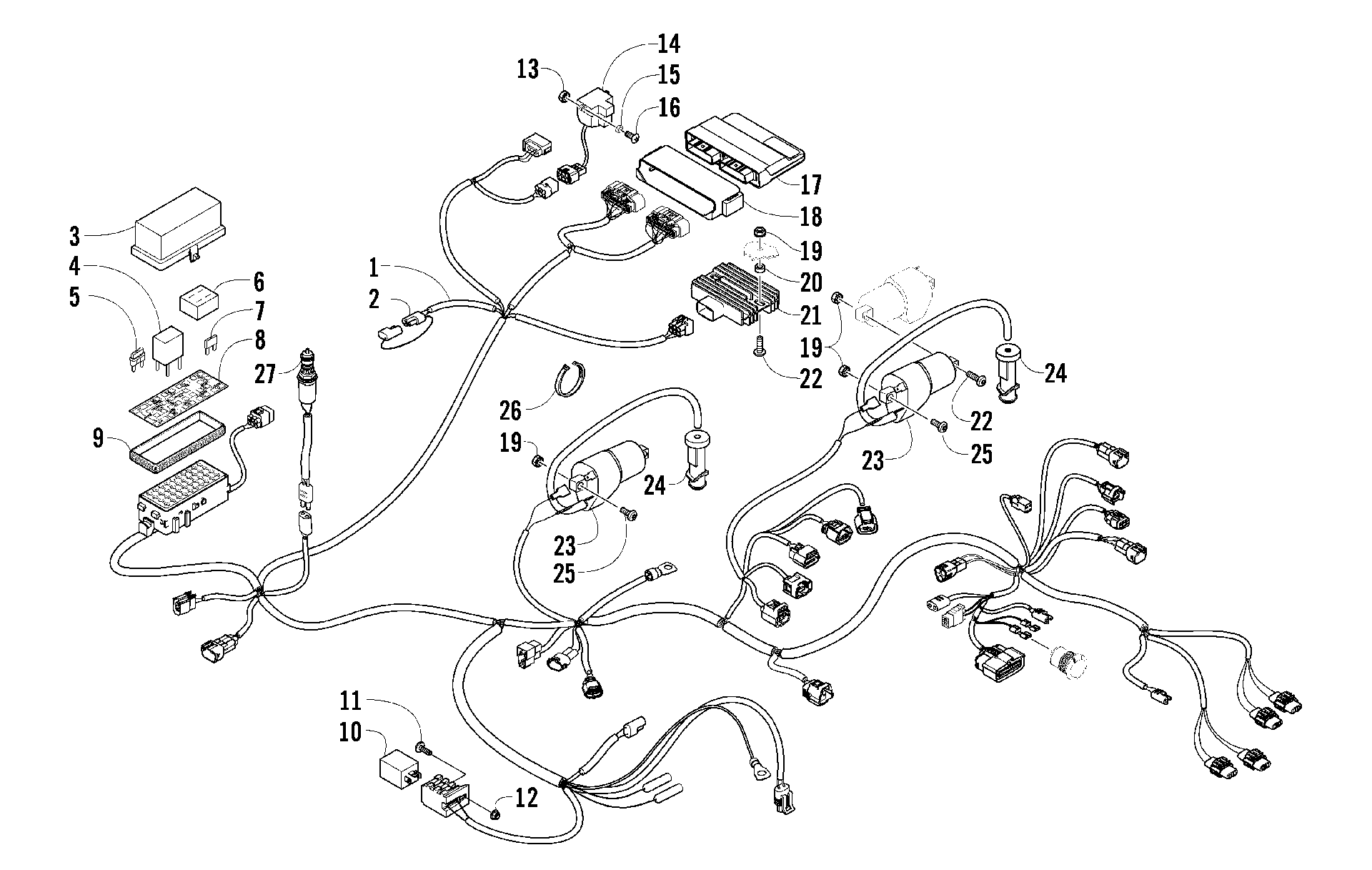

Схема жгута проводов ASSEMBLY [96277] для ATV EFT METALLIC CAT GREEN [A2010IEW4EETA]
Схема
Детали
![Жгут проводов ASSEMBLY [96277]](/upload/schemas/633b39730d1674.40183919.gif)
Номер
Наименование детали
Цена
1
HARNESS/DIA,MAIN (010 H2 TC FIS EU) (inc. 2-9) art. 0486-354
По запросу
2
Tether, Accessory Cover art. 0486-164
По запросу
3
Cover, Fuse Block art. 0430-085
По запросу
4
Реле 4-х контактное 20 AMP Arctic Cat art. 0630-391
от 3 490 ₽
5
Диод Arctic Cat art. 0430-034
от 978 ₽
6
Holder, Fuse art. 0430-037
По запросу
7
Fuse - 30 Amp art. 0430-030
По запросу
7
Fuse - 15 Amp art. 0430-031
По запросу
7
Fuse - 10 Amp art. 0430-032
По запросу
8
DECAL,POWER DISTRIBUTION MODULE art. 2411-080
По запросу
9
Seal art. 0430-086
По запросу
10
FLASHER,TURN-SIGNAL (06 ACE MODELS) art. 0430-049
По запросу
11
Screw, Machine art. 8476-516
По запросу
12
Nut, Lock art. 8427-502
По запросу
13
NUT,HEX-M4-.7 W/STAR WSR art. 0423-493
от 160 ₽
14
Датчик переворота Arctic Cat art. 0409-064
от 4 180 ₽
15
Washer art. 0123-802
от 110 ₽
16
SCREW,MACH-TSPNH M4X.7X25 CL8.8 BLK art. 8468-425
от 160 ₽
17
ECU,EFI-PROGRAMMED (GEAR REDUCED STARTER art. 0530-033
По запросу
18
CUSHION,CASE-ECU art. 0430-059
По запросу
19
Nut art. 0623-038
от 110 ₽
20
COLLAR,.375" OD X.26" ID X.375" art. 0423-036
По запросу
21
Реле-регулятор напряжения Arctic Cat art. 0824-037
По запросу
22
Screw, Machine art. 8476-630
По запросу
23
Катушка зажигания Arctic Cat art. 0824-043
от 11 700 ₽
Аналог
3 000 ₽
Требуется 2 шт.
Подписаться
24
Свечной колпачок Arctic Cat art. 0824-049
от 1 750 ₽
25
Болт Arctic Cat art. 8476-620
По запросу
26
Пластиковая стяжка Arctic Cat art. 0123-903
По запросу
26
Зажим Arctic Cat art. 0123-788
По запросу
27
Лягушка тормоза Arctic Cat art. 0409-089
от 2 720 ₽
