модель 2010 года
- Модель 300
- Код модели ATV 300 2X4 UTILITY RED [A2010KUF2BUSR]

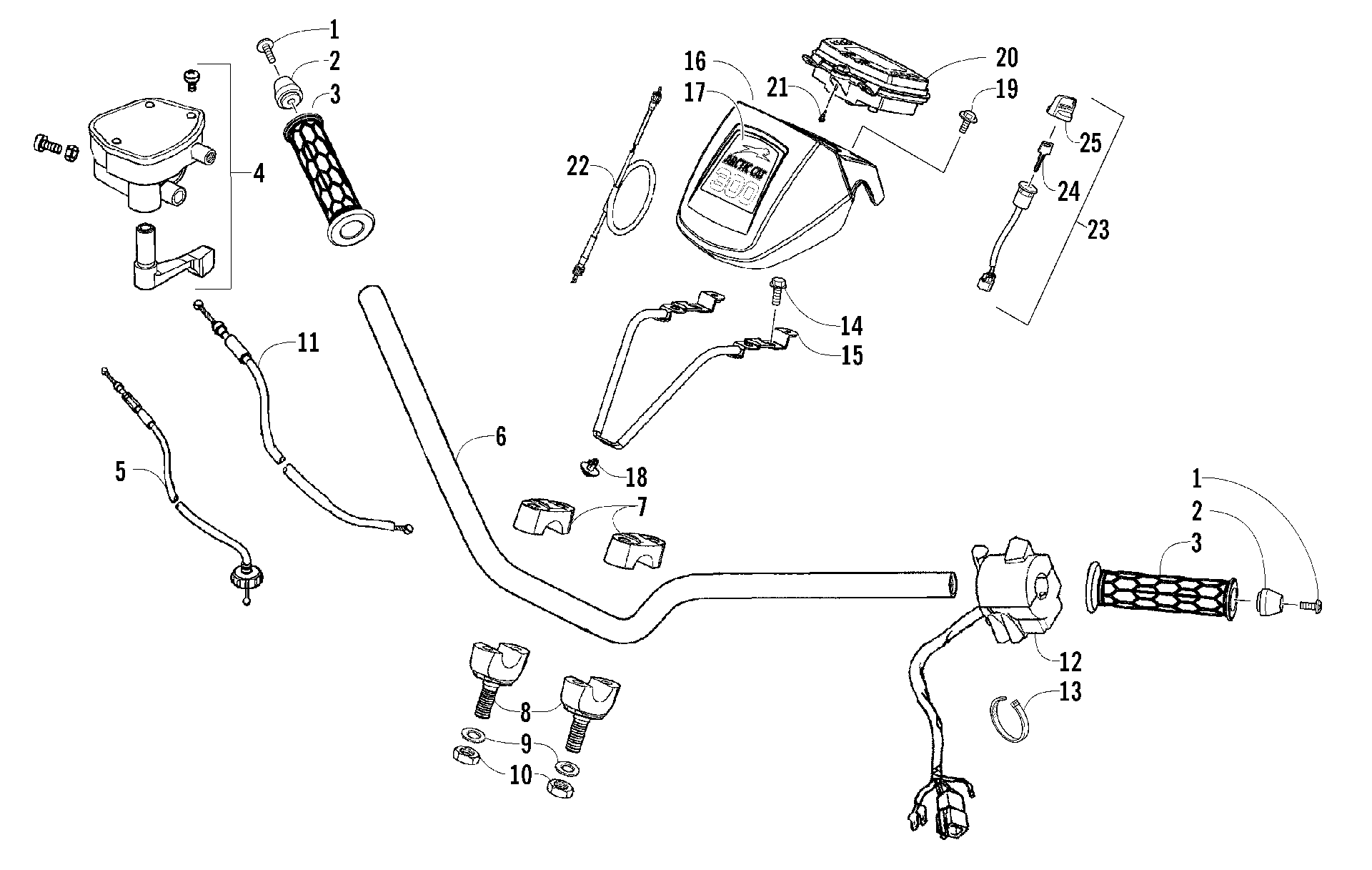

Схема узлов руля, панели приборов и управления [92437] для ATV 300 2X4 UTILITY RED [A2010KUF2BUSR]
Схема
Детали
![Узлы руля, панели приборов и управления [92437]](/upload/schemas/633b0f0104f909.40999889.gif)
Номер
Наименование детали
Цена
1
BOLT WASHER 8MM art. 3304-016
По запросу
2
END STRG HNDL art. 3305-541
По запросу
3
GRIP,HANDLE-4040 SPEC art. 3305-905
По запросу
4
LEVER ASSY THROTTLE art. 3303-953
По запросу
5
CABLE COMP THROT art. 3305-414
По запросу
6
HANDLE PIPE STRG-BLACK art. 3305-457
По запросу
7
NUT FLANGE 14MM art. 3304-954
По запросу
8
NUT LOCK 16MM art. 3304-955
По запросу
9
WASHER PLAIN 10MM art. 3305-088
По запросу
10
NUT HEX 10MM art. 3303-325
По запросу
11
CABLE COMP CHOKE art. 3305-462
По запросу
12
SW ASSY LH HANDLE COMP art. 3303-852
По запросу
13
BAND WIRE HARNESS B1 art. 3303-839
По запросу
14
BOLT WASHER 8*35 art. 3305-400
По запросу
15
STAY HANDLE COVER art. 3303-951
По запросу
16
COVER HANDLE (RED) art. 3303-958
По запросу
17
DECAL,HANDLE COVER (POD - 300 UTILITY) art. 2411-204
По запросу
18
CLIP MUDGUARD art. 3304-552
По запросу
19
BOLT WASH 5*16 art. 3304-029
По запросу
20
METER ASSY SPDMT art. 3303-859
По запросу
21
SCREW TAPPING 5*12 use 3304-645 art. 3304-122
По запросу
22
CABLE COMP SPDMT art. 3303-906
По запросу
23
IGNITION SWITCH-ASSY (inc. 24-25) art. 3303-850
По запросу
24
KEY COMP(CUT LEFT SIDE) (RB 3307-105) Left-Side Cut(replaces 3304-521) art. 3307-105
По запросу
24
KEY COMP / TJ / R CUT Right-Side Cut art. 3307-104
По запросу
25
KEY COVER-ARCTIC CAT(replaces 3304-522) art. 3308-061
По запросу
