модель 2010 года
- Модель 300
- Код модели ATV 300 2X4 UTILITY RED [A2010KUF2BUSR]

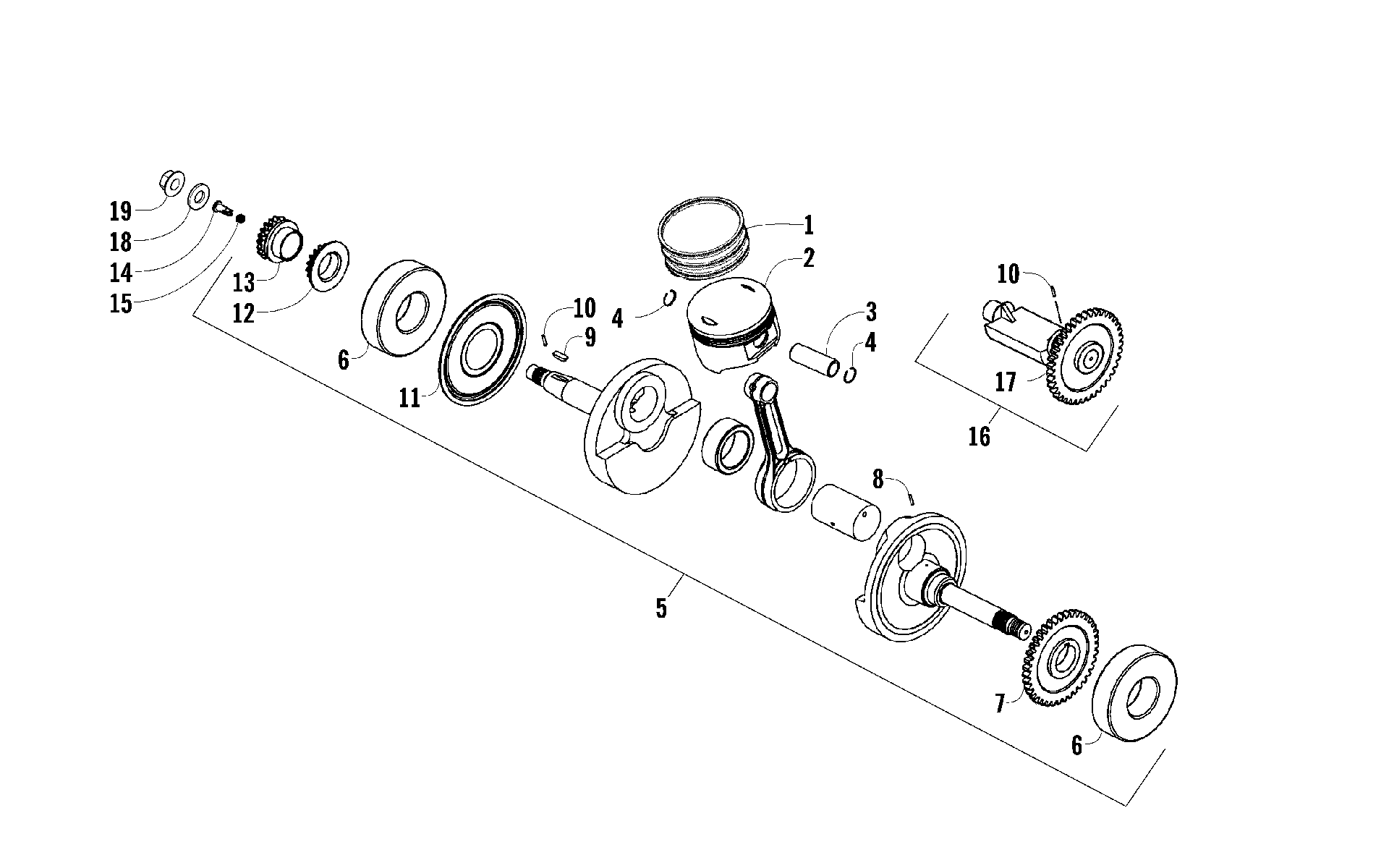

Схема поршень и коленвал ASSEMBLY [92453] для ATV 300 2X4 UTILITY RED [A2010KUF2BUSR]
Схема
Детали
![поршень и коленвал ASSEMBLY [92453]](/upload/schemas/633b1288180345.56366909.gif)
Номер
Наименование детали
Цена
1
Комплект поршневых колец Arctic Cat art. 3303-664
от 6 794 ₽
2
PISTON art. 3305-625
По запросу
3
PIN PISTON art. 3305-623
По запросу
4
CLIP PISTON PIN 17MM art. 3304-159
По запросу
5
CRANK SHAFT COMP (inc. 6-13) art. 3305-619
По запросу
6
BRG BALL RADIAL 6307 art. 3304-420
По запросу
7
GEAR BALANCER DRIVE art. 3304-234
По запросу
8
ROLLER 2*11.8 art. 3304-962
По запросу
9
WOODRUFF KEY 25*14 art. 3304-145
По запросу
10
ROLLER 4*8 art. 3304-439
По запросу
11
PLATE R CRANK SIDE art. 3305-328
По запросу
12
GEAR TIMING art. 3304-236
По запросу
13
GEAR OIL PUMP DRIVE art. 3303-689
По запросу
14
OIL THROUGH art. 3303-693
По запросу
15
SPG OIL THROUGH art. 3303-694
По запросу
16
SHAFT,COMP BALANCER (inc. 17 and one No. 10) art. 3305-624
По запросу
17
Gear, Balancer Not a Service Part art. -N/A-
По запросу
18
WASHER THRUST 14*28*2 art. 3304-036
По запросу
19
NUT,FLANGE 14MM art. 3304-024
По запросу
