модель 2011 года
- Модель 450
- Код модели ATV 450 EFI GREEN [A2011ICK4CUSG]

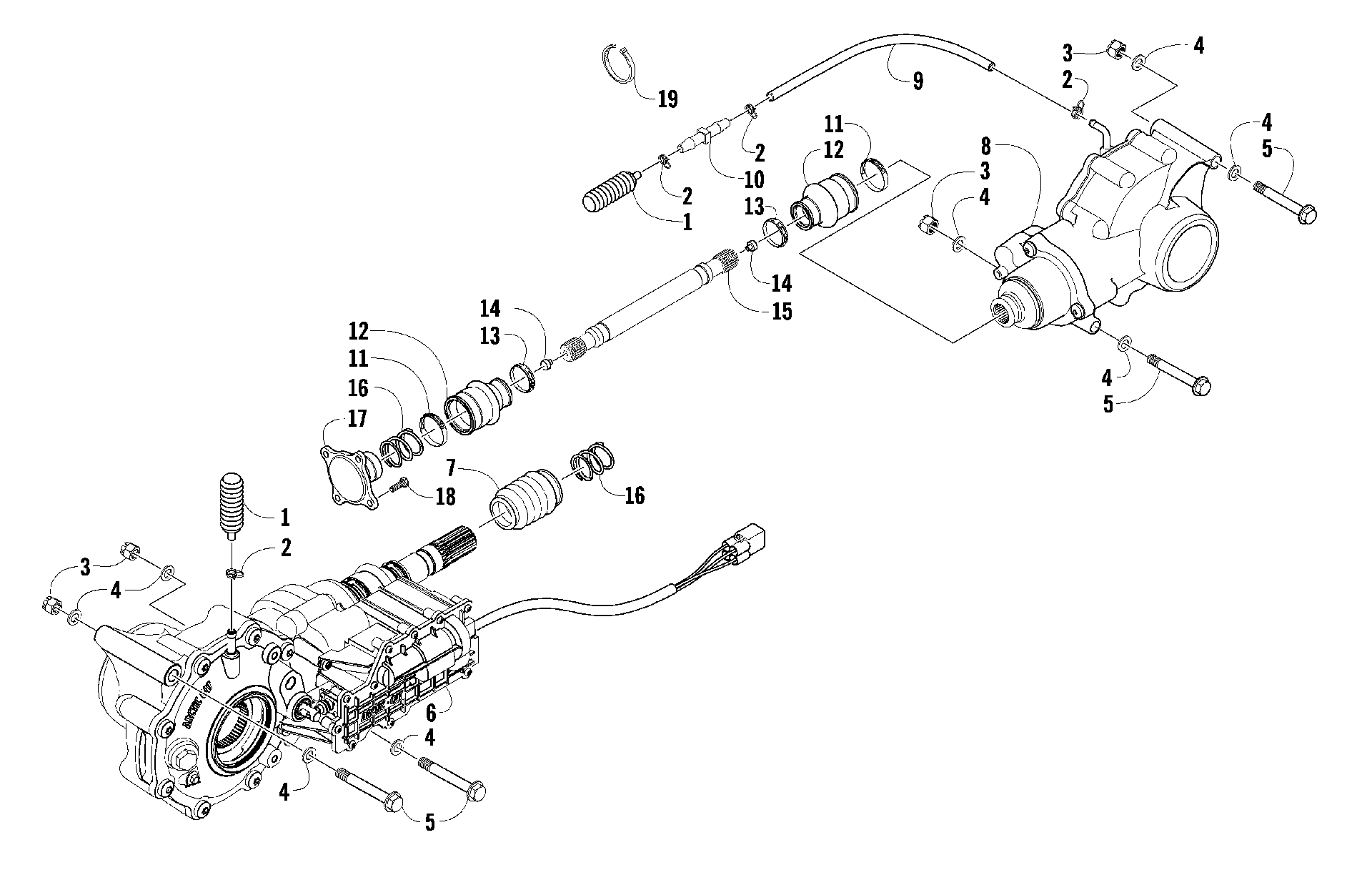

Схема трансмиссии ASSEMBLY [92758] для ATV 450 EFI GREEN [A2011ICK4CUSG]
Схема
Детали
![Трансмиссия ASSEMBLY [92758]](/upload/schemas/6336a6446265a8.32280022.gif)
Номер
Наименование детали
Цена
1
Сапун Arctic Cat art. 1402-620
от 750 ₽
2
Хомут сапуна Arctic Cat art. 0423-315
от 210 ₽
3
Гайка Arctic Cat art. 8428-002
от 310 ₽
4
Шайба Arctic Cat art. 0423-426
от 110 ₽
5
Screw, Cap art. 0423-404
По запросу
6
GEARCASE,FRONT(3.1-366 ELEC LOCK) art. 1502-527
По запросу
7
Пыльник фланца кардана Arctic Cat art. 0402-966
от 1 596 ₽
8
GEARCASE,REAR(3.1-H1) art. 1502-401
По запросу
9
Топливный шланг Arctic Cat art. 0410-070
от 6 122 ₽
10
Переходник шланга вентиляции редуктора Arctic Cat art. 0470-702
от 368 ₽
11
Хомут пыльника Arctic Cat art. 0423-393
от 683 ₽
12
Пыльник кардана Arctic Cat art. 0402-985
от 600 ₽
13
Хомут Arctic Cat art. 0423-411
По запросу
14
Демпфер резиновый карданного вала Arctic Cat art. 0673-618
от 368 ₽
15
Задний кардан Arctic Cat art. 1402-233
По запросу
16
Пружина кардана заднего Arctic Cat art. 1402-026
от 221 ₽
17
FLANGE,OUTPUT art. 2402-193
от 11 600 ₽
18
Болт Arctic Cat art. 8408-820
от 110 ₽
19
Зажим Arctic Cat art. 0123-788
По запросу
