модель 2011 года
- Модель 450
- Код модели ATV 450 EFI GREEN [A2011ICK4CUSG]

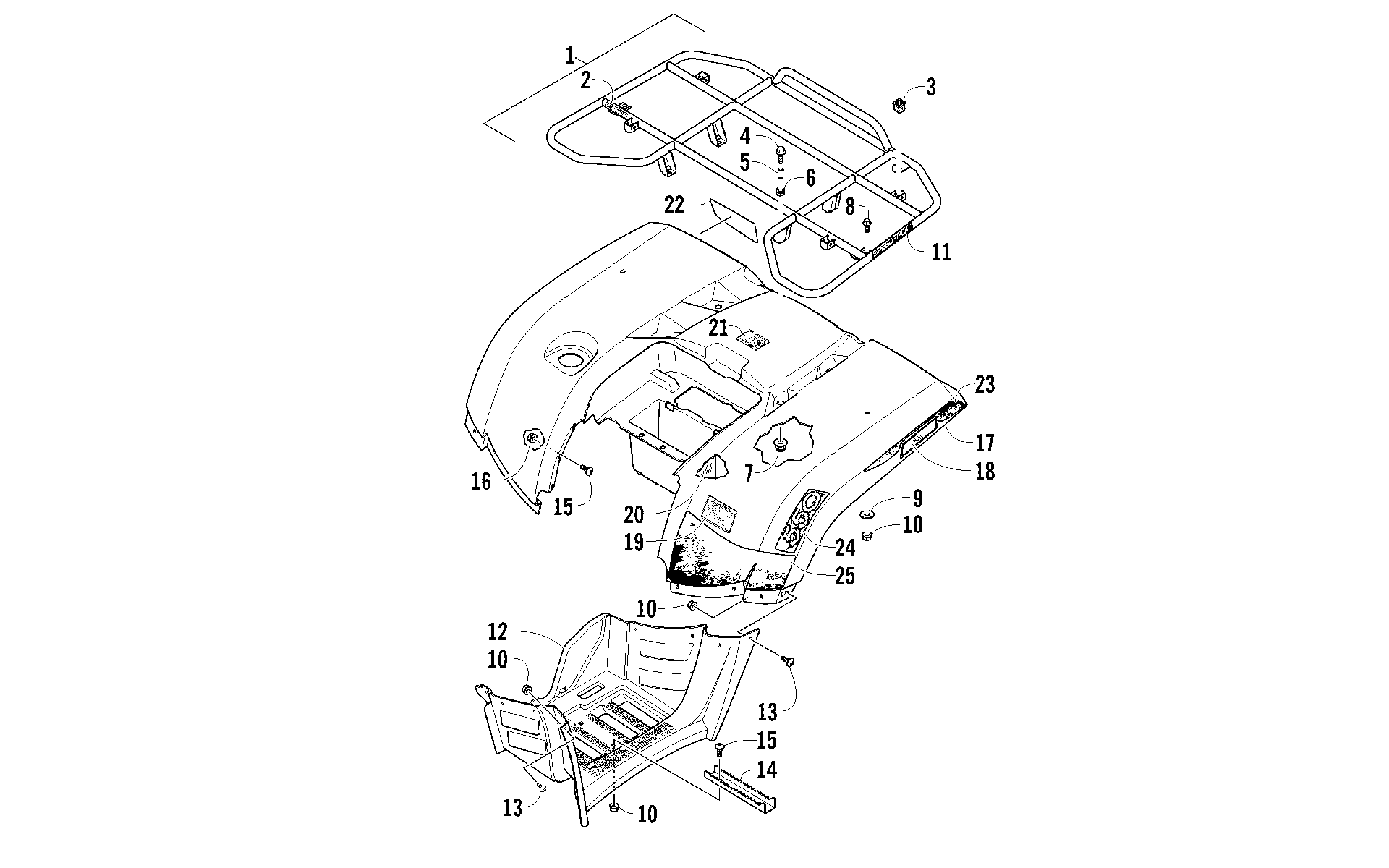

Схема задний RACK, кузов PANEL, и FOOTWELL ASSEMBLIES [93169] для ATV 450 EFI GREEN [A2011ICK4CUSG]
Схема
Детали
![задний RACK, кузов PANEL, и FOOTWELL ASSEMBLIES [93169]](/upload/schemas/6336b731c553e4.77074314.gif)
Номер
Наименование детали
Цена
1
RACK,REAR W/FENCE-ASSEMBLY (inc. 2-3) art. 2506-124
По запросу
2
DECAL,WARNING-REAR RACK (200 LB.) art. 0411-648
По запросу
3
Втулка багажника Arctic Cat art. 0441-592
от 2 310 ₽
4
SCREW,CAP-HFH M8X1.25X30 CL8.8 RIE BLK art. 8410-830
По запросу
5
Втулка крепежная Arctic Cat art. 0423-669
По запросу
6
GROMMET,RUBBER-12.7X23.8125 art. 0423-465
По запросу
7
Nut, Hex art. 8432-802
По запросу
8
SCREW,SHOULDER-HFH M6-1.0 X 18 CL8.8 BLK art. 0423-654
По запросу
9
Washer art. 8050-222
По запросу
10
Гайка Arctic Cat art. 0423-540
По запросу
11
DECAL,"SPEEDRACK"(MRP) art. 0411-965
По запросу
12
Footwell - Right art. 2406-428
По запросу
12
FOOTWELL,AUTO-ROUTED-LH (R/B 8506-753)(replaces 2516-385) art. 8506-753
По запросу
13
Болт Arctic Cat art. 0423-419
По запросу
14
Подножка черная art. 5506-497
от 1 848 ₽
15
Болт Arctic Cat art. 0423-355
По запросу
16
Гайка Arctic Cat art. 8424-602
от 110 ₽
17
FENDER,ASSEMBLY-REAR (MARSH GREEN) (inc. 18-21) art. 2506-375
По запросу
18
REFLECTOR,REAR-LH art. 1411-599
По запросу
18
REFLECTOR,REAR-RH art. 1411-598
По запросу
19
DECAL,TIRE PRESSURE (FIS) art. 2411-143
По запросу
20
HEAT SHIELD,BATTERY BOX art. 0412-351
По запросу
21
DECAL,WARNING-PASSENGER art. 1411-809
По запросу
22
DECAL,REAR (B-BODY UTILITY) art. 2411-295
По запросу
23
DECAL,REAR-UPPER SIDE-RH (BB UTLY) art. 2411-304
По запросу
23
DECAL,REAR UPPER SIDE-LH (BB UTLY) art. 2411-305
По запросу
24
DECAL,REAR SIDE-450-RH (BB UTLY) art. 2411-316
По запросу
24
DECAL,REAR SIDE-450-LH (BB UTLY) art. 2411-317
По запросу
25
DECAL,REAR-LOWER SIDE-GREEN-RH (BB) art. 2411-314
По запросу
25
DECAL,REAR-LOWER SIDE-GREEN-LH (BB) art. 2411-315
По запросу
