модель 2011 года
- Модель 700
- Код модели ATV 700 DIESEL EFT GREEN [A2011TBT4DETG]

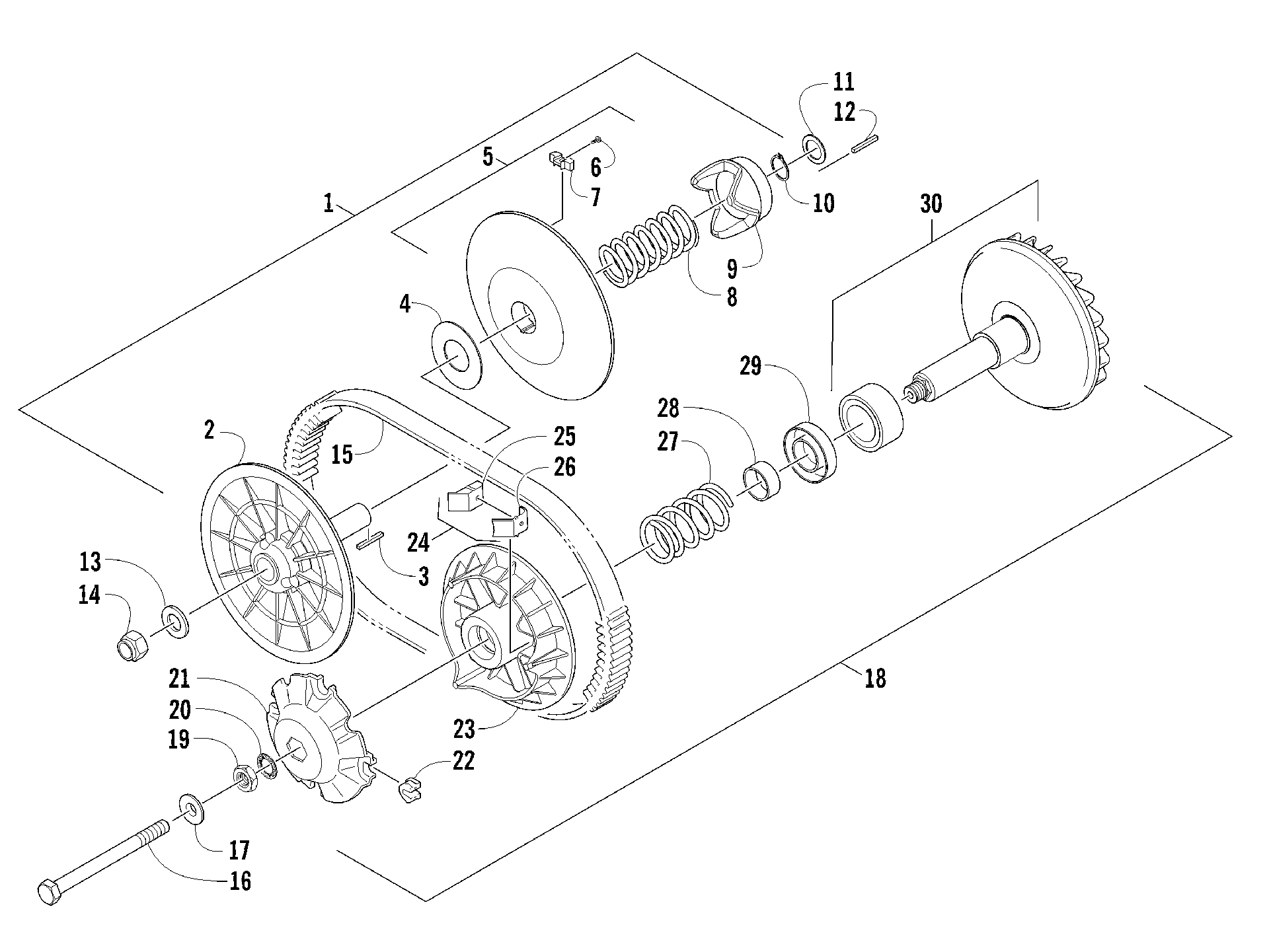

Схема сцепления ASSEMBLIES [94177] для ATV 700 DIESEL EFT GREEN [A2011TBT4DETG]
Схема
Детали
![Сцепление ASSEMBLIES [94177]](/upload/schemas/6336a5591f1263.95682747.gif)
Номер
Наименование детали
Цена
1
PULLEY,DRIVEN-ASSY (RB 0823-357) (inc. 2-10)(replaces 1502-073) art. 0823-539
По запросу
2
Face, Driven - Fixed art. 1402-629
По запросу
3
SQUARE KEY 1/4 art. 1402-631
По запросу
4
WASHER-SHIM art. 0423-749
По запросу
5
Face, Driven - Movable (inc. 6-7) art. 1502-208
По запросу
6
SCREW,HEX. SOCKET BUTTON HEAD art. 0423-752
По запросу
7
Слайдер вариатора Arctic Cat art. 0823-176
По запросу
8
SPRING art. 0423-750
По запросу
9
CAM art. 1402-630
По запросу
10
RING,SNAP art. 0423-751
По запросу
11
Washer, Thrust art. 0623-954
По запросу
12
KEY,DRIVEN PULLEY-3/16 art. 0423-718
По запросу
13
Шайба 16.3x30x3 Arctic Cat art. 0828-020
от 420 ₽
14
Гайка кардана Arctic Cat art. 0827-013
от 250 ₽
15
Ремень вариатора art. 1402-564
По запросу
16
HEX HEAD BOLT M12X1.75-140-10.9 art. 0423-673
По запросу
17
WASHER, HAT art. 0423-733
По запросу
18
PULLEY,DRIVE-ASSEMBLY (inc. 19-30) art. 0823-540
По запросу
19
NUT,HEXAGONAL art. 0423-747
По запросу
20
WASHER,LOCK art. 0423-746
По запросу
21
CAP ASSY (inc. 22) art. 1502-207
По запросу
22
SLIDER art. 1402-628
По запросу
23
Face, Drive - Movable art. 1402-625
По запросу
24
BLOCK ASSY (RB 2402-276) (inc. 25-26)(replaces 1502-205) art. 2402-276
По запросу
25
BLOCK ASSY art. -N/A-
По запросу
26
BLOCK ASSY art. -N/A-
По запросу
27
SPRING art. 0423-745
По запросу
28
Spacer art. 1402-624
По запросу
29
SEAT,SPRING art. 1402-623
По запросу
30
FLANGE,FIXED art. 1502-206
По запросу
