модель 2011 года
- Модель 700
- Код модели ATV 700 DIESEL EFT GREEN [A2011TBT4DETG]

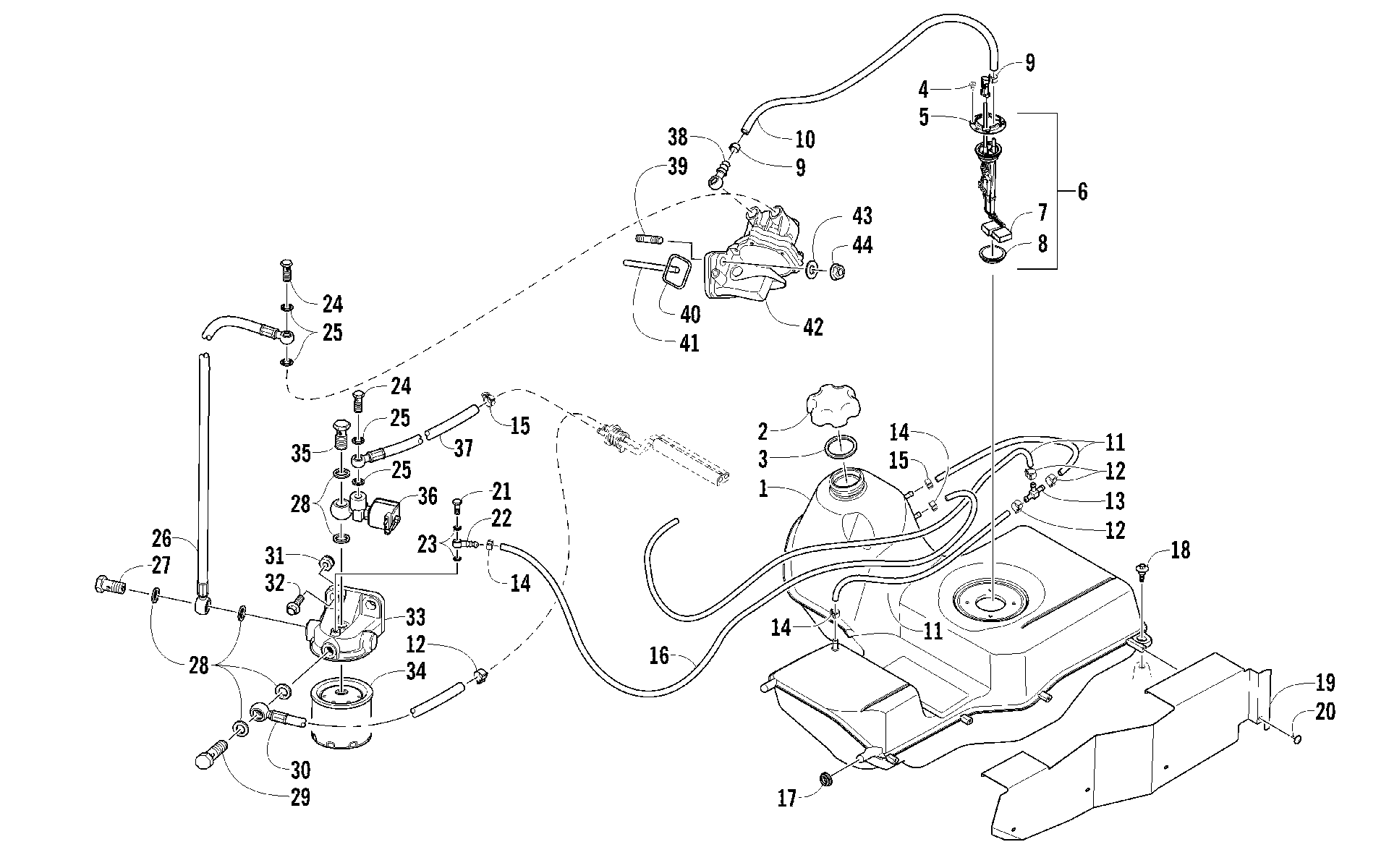

Схема топливного бака AND FUEL FILTER ASSEMBLIES [96178] для ATV 700 DIESEL EFT GREEN [A2011TBT4DETG]
Схема
Детали
![Топливный бак AND FUEL FILTER ASSEMBLIES [96178]](/upload/schemas/6336ba40960961.64225207.gif)
Номер
Наименование детали
Цена
1
TANK,FUEL-ASSEMBLY (inc. 2-8) art. 0570-214
По запросу
2
CAP,FUEL TANK-DIESEL (inc. 3) art. 0470-653
По запросу
3
Прокладка крышки масляного бачка Arctic Cat art. 0109-733
По запросу
4
Screw, Self-Tapping art. 1623-158
По запросу
5
MOUNT,FUEL LEVEL SENDER art. 0470-639
По запросу
6
SENDER,FUEL LEVEL-ASSEMBLY (inc. 7-8) art. 0570-228
По запросу
7
Поплавок бензонасоса Arctic Cat art. 2670-235
По запросу
8
SEAL, FUEL LEVEL SENDER art. 0470-521
По запросу
9
Clamp, Hose art. 0423-689
По запросу
10
Шланг топливный Arctic Cat art. 0410-143
от 20 832 ₽
11
Топливный шланг Arctic Cat art. 0410-070
от 6 122 ₽
12
CLAMP,SNAP-9 MM art. 0423-670
По запросу
13
T-Fitting art. 0109-332
По запросу
14
Clamp, Hose art. 0423-688
По запросу
15
CLAMP,SNAP-11MM art. 0423-835
По запросу
16
HOSE,FUEL-3/16" 25' (0410-140 CTL) art. 0410-142
По запросу
17
GROMMET, FUEL TANK art. 0423-460
По запросу
18
SCREW,FUEL TANK art. 0423-732
По запросу
19
SHIELD,FUEL TANK art. 0470-715
По запросу
20
Винт Arctic Cat art. 2623-164
от 368 ₽
21
SCREW,HOSE art. 3206-006
По запросу
22
FITTING,HOSE art. 3206-008
По запросу
23
SEAL,HOSE SCREW art. 3206-007
По запросу
24
Bolt, Banjo-Fitting art. 3206-009
По запросу
25
SEAL,HOSE SCREW art. 3206-010
По запросу
26
HOSE,FUEL art. 3206-015
По запросу
27
SCREW,HOSE art. 3206-011
По запросу
28
SEAL,HOSE SCREW art. 3206-004
По запросу
29
SCREW,HOSE-W/VALVE art. 3206-005
По запросу
30
HOSE, FUEL art. 3206-013
По запросу
31
Nut, Hex art. 8432-802
По запросу
32
Болт Arctic Cat art. 8408-825
По запросу
33
BODY,FUEL FILTER art. 3206-001
По запросу
34
Фильтр топливный Arctic Cat art. 3206-012
от 9 377 ₽
35
Bolt, Banjo-Fitting art. 3206-003
По запросу
36
VALVE,ELECTRIC art. 3206-002
По запросу
37
HOSE,FUEL (EURO MODEL) art. 3206-335
По запросу
38
BANJO UNION DIAM.10 art. 3206-258
По запросу
39
Bolt, Stud art. 3206-254
По запросу
40
O RING 3150 art. 3206-256
По запросу
41
DRIVE ROD art. 3206-257
По запросу
42
FEED PUMP art. 3206-255
По запросу
43
Washer art. 3206-234
По запросу
44
Nut art. 3206-245
По запросу
