модель 2011 года
- Модель TRV 700
- Код модели ATV TRV 700 RED [A2011TBT4EUSR]

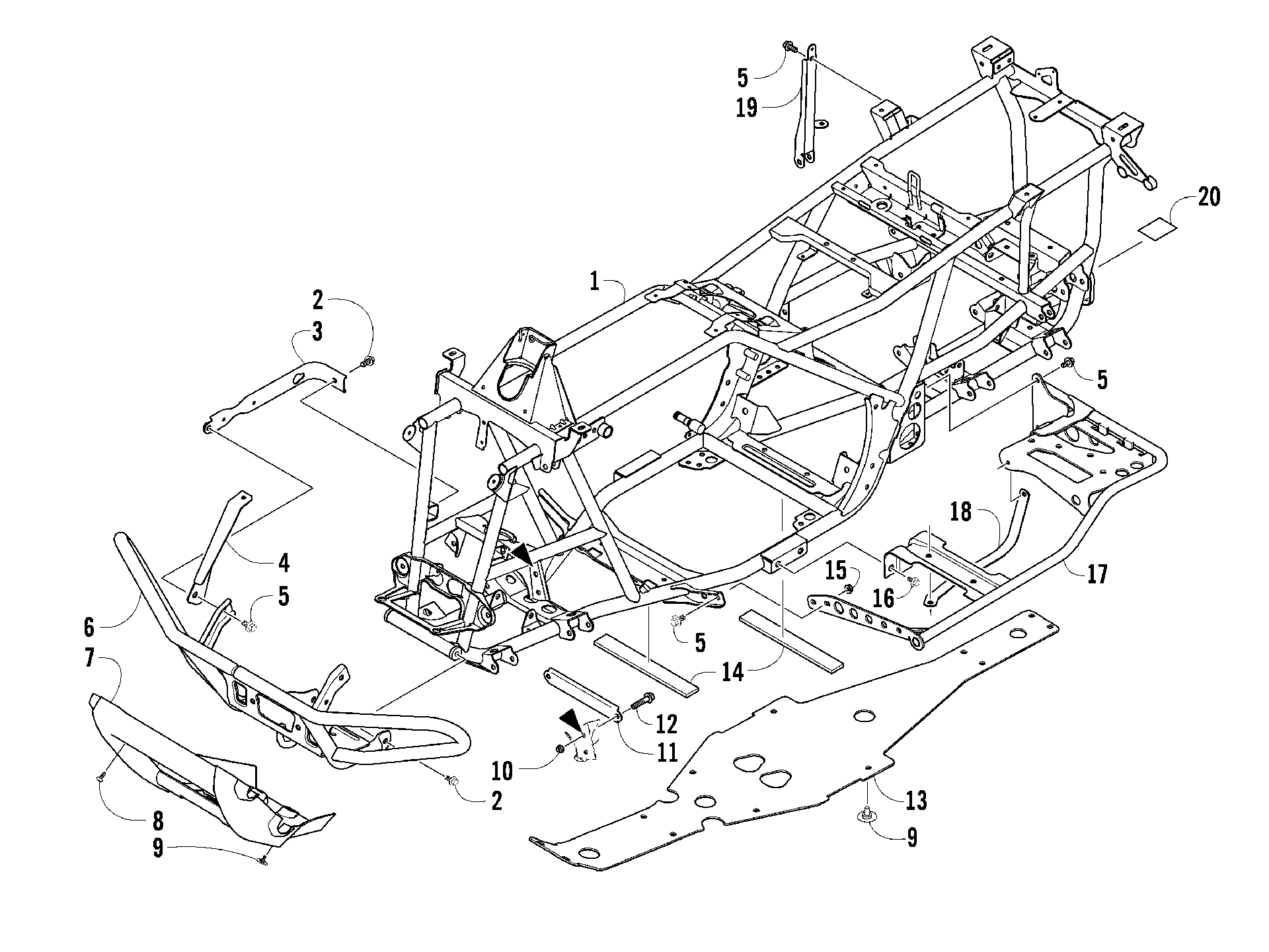

Схема рамы AND RELATED PARTS [92010] для ATV TRV 700 RED [A2011TBT4EUSR]
Схема
Детали
![Рама AND RELATED PARTS [92010]](/upload/schemas/633ab115e68015.36436771.gif)
Номер
Наименование детали
Цена
1
Frame, Main art. 2506-881
По запросу
2
Болт Arctic Cat art. 8409-020
от 110 ₽
3
Крепление бампера Arctic Cat art. 1506-596
от 1 810 ₽
4
Кронштейн переднего бампера левый Arctic Cat art. 1506-563
от 1 810 ₽
4
Кронштейн переднего бампера правый Arctic Cat art. 1506-562
от 1 910 ₽
5
Болт Arctic Cat art. 8408-816
от 110 ₽
6
Бампер передний Arctic Cat art. 1506-855
от 17 850 ₽
7
Fascia, Bumper - Front art. 1406-360
от 2 490 ₽
8
Болт Arctic Cat art. 0423-419
По запросу
9
Винт Arctic Cat art. 0423-101
от 263 ₽
10
Гайка Arctic Cat art. 0423-744
от 263 ₽
11
Пластина передних рычагов Arctic Cat art. 2516-852
По запросу
12
Screw, Cap art. 8409-025
По запросу
13
PANEL,BELLY art. 2406-091
По запросу
14
PAD,BATTERY-TOP RR art. 0406-289
По запросу
15
NUT,HEX-FLG M8X1.25 CL8 Z&Y art. 8424-802
По запросу
16
Болт Arctic Cat art. 8409-016
от 221 ₽
17
Каркас левой подножки Arctic Cat art. 1506-849
от 12 485 ₽
17
Каркас правой подножки Arctic Cat art. 1506-848
от 12 485 ₽
18
STRAP,FOOTREST SUPPORT-LH art. 2406-217
По запросу
18
STRAP,FOOTREST SUPPORT-RH art. 2406-216
По запросу
19
BRACKET,FUEL TANK-BLACK art. 2506-447
По запросу
20
DECAL,WARNING-TOWING(1050 LB)RB 4411-550(replaces 1411-077) art. 4411-550
По запросу
