модель 2011 года
- Модель TRV 700
- Код модели ATV TRV 700 RED [A2011TBT4EUSR]

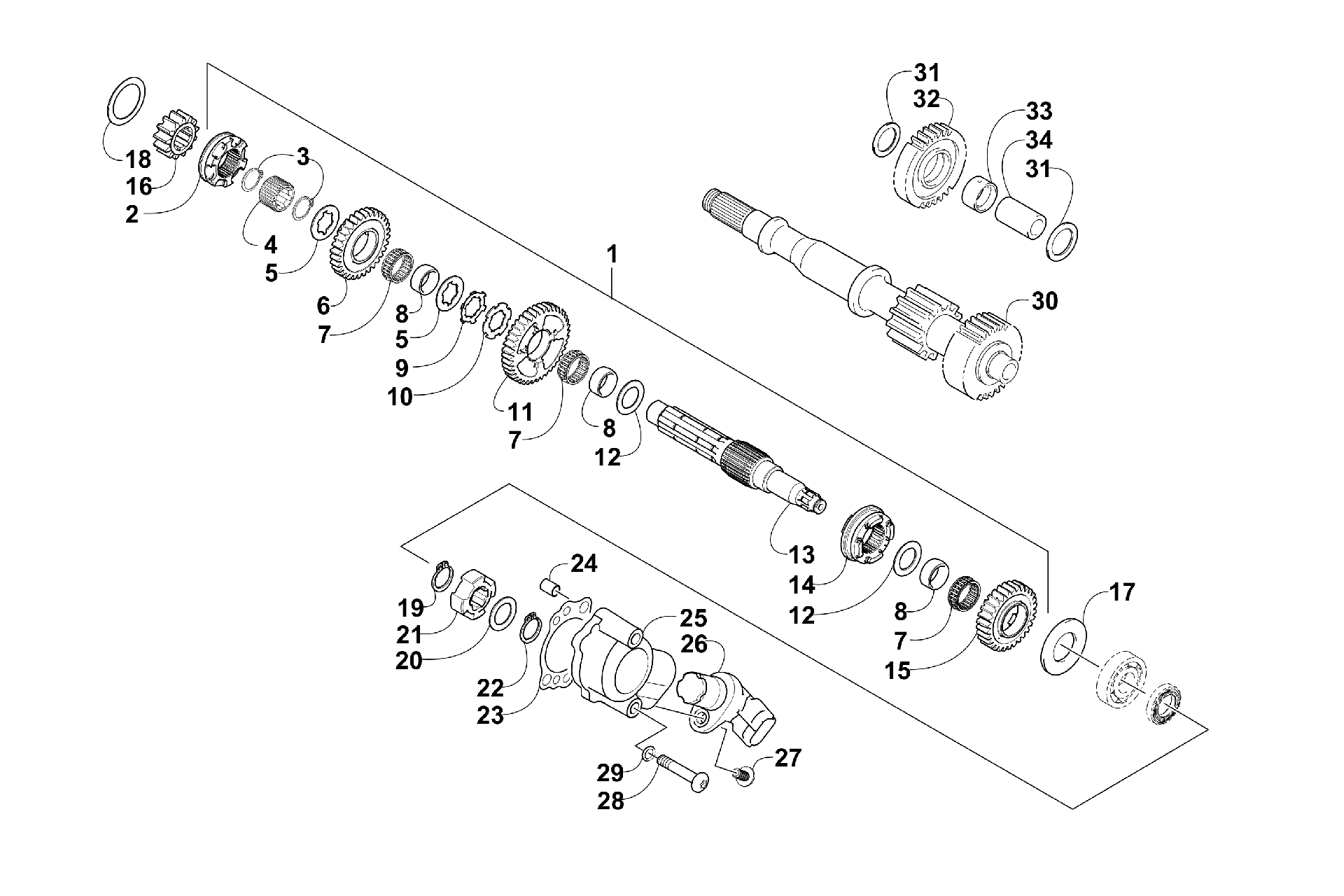

Схема узла вторичной передачи (Up to ENGINE SERIAL NO. 0264069) [300869] для ATV TRV 700 RED [A2011TBT4EUSR]
Схема
Детали
![Узел вторичной передачи (Up to ENGINE SERIAL NO. 0264069) [300869]](/upload/schemas/633ac900573a13.33264910.gif)
Номер
Наименование детали
Цена
1
COUNTERSHAFT ASSY (NFG) (inc. 2-15) art. 0822-091
По запросу
2
Шестерня КПП Arctic Cat art. 0822-014
от 10 640 ₽
3
RING, EXTERNAL RETAINING - DSH-25 art. 0831-011
По запросу
4
Проставка КПП Arctic Cat art. 0822-045
По запросу
5
Шайба Arctic Cat art. 0828-008
от 890 ₽
6
Шестерня КПП Arctic Cat art. 0822-013
По запросу
7
Подшипник Arctic Cat art. 0832-011
от 1 850 ₽
8
BUSHING art. 0822-005
от 5 400 ₽
9
Шайба Arctic Cat art. 0828-014
от 2 390 ₽
10
Шайба Arctic Cat art. 0828-015
от 1 560 ₽
11
Шестерня Arctic Cat art. 0822-004
от 8 930 ₽
12
SHIM,DRIVE GEAR SPACER art. 0822-046
По запросу
13
Вал КПП Arctic Cat art. 0822-003
По запросу
14
Шестерня Arctic Cat art. 0822-007
от 8 350 ₽
15
Шестерня 30 зубьев Arctic Cat art. 0822-006
По запросу
16
Шестерня 13 зубьев Arctic Cat art. 0822-089
По запросу
17
Шайба стальная Arctic Cat art. 0828-011
от 630 ₽
18
Шайба регулировочная Arctic Cat art. 0828-019
от 725 ₽
19
Стопорное кольцо Arctic Cat art. 0831-040
от 168 ₽
20
WASHER, THRUST art. 0828-069
По запросу
21
Тригер датчика скорости Arctic Cat art. 0822-050
от 1 796 ₽
22
Стопорное кольцо Arctic Cat art. 0831-039
от 90 ₽
23
GASKET,ODOMETER DRIVE art. 0830-129
По запросу
24
Pin, Dowel art. 0829-023
По запросу
25
HOUSING, SPEEDO SENSOR art. 0822-049
от 2 290 ₽
26
Датчик скорости Arctic Cat art. 0824-042
По запросу
27
Screw, Machine art. 8468-620
По запросу
28
Винт Arctic Cat art. 8468-645
от 221 ₽
29
SEAL,FASTENER art. 0830-107
от 420 ₽
30
DRIVESHAFT art. 0822-001
По запросу
31
Шайба шестерни трансмиссии Arctic Cat art. 0828-016
от 630 ₽
32
Шестерня реверса КПП Arctic Cat art. 0822-011
от 7 550 ₽
33
Втулка Arctic Cat art. 0822-012
от 2 510 ₽
34
Вал шестерни вторичного вала КПП Arctic Cat art. 0822-015
от 3 329 ₽
