модель 2012 года
- Модель 1000 MudPro
- Код модели ATV MUD PRO LTD BLACK-ORANGE [A2012MLW1PUSY]

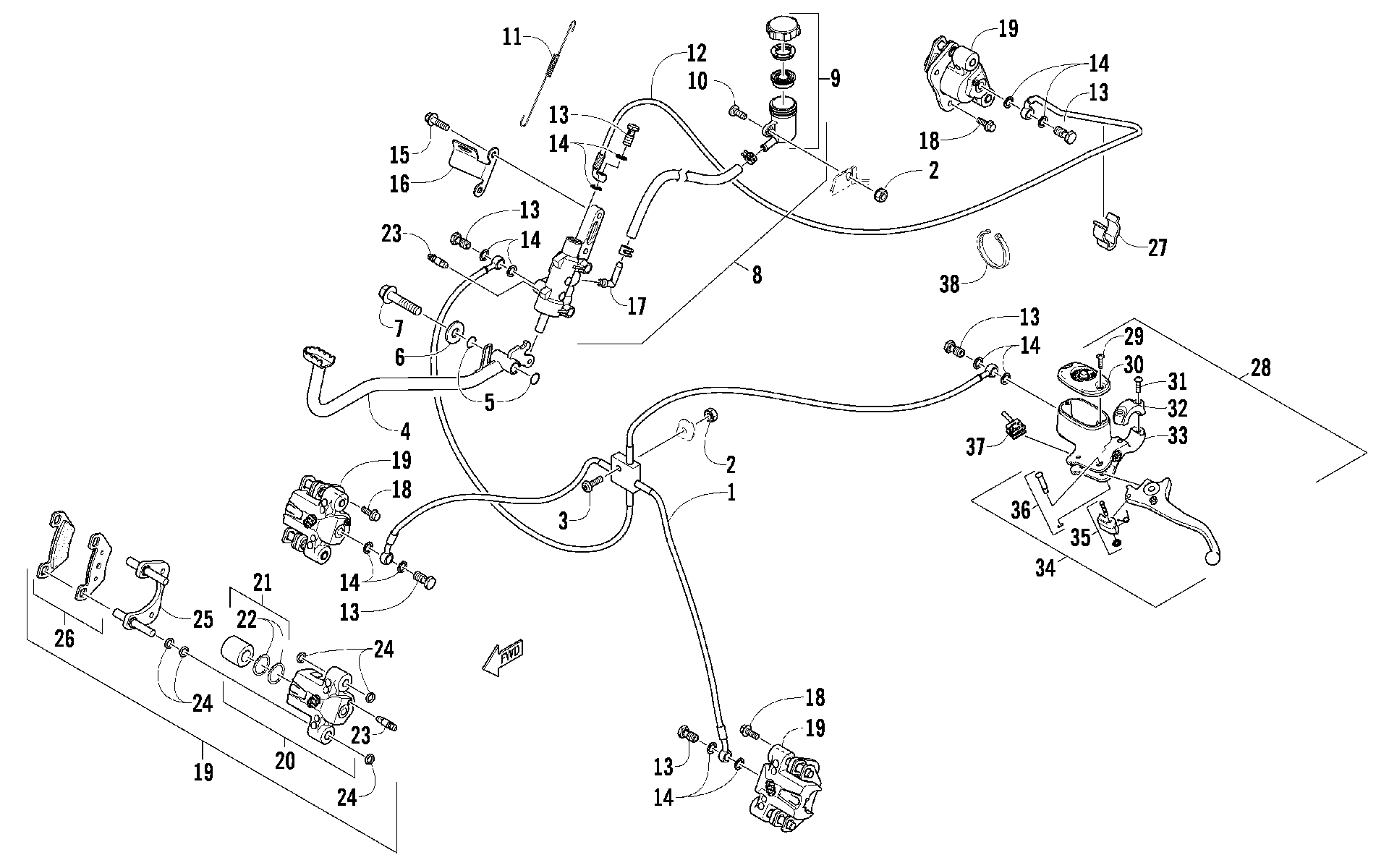

Схема Hydraulic тормоза ASSEMBLY [95774] для ATV MUD PRO LTD BLACK-ORANGE [A2012MLW1PUSY]
Схема
Детали
![Hydraulic тормоз ASSEMBLY [95774]](/upload/schemas/6335df8d305336.12311758.gif)
Номер
Наименование детали
Цена
1
Тормозная линяя в сборе Arctic Cat art. 1502-015
от 15 870 ₽
2
Nut art. 0623-038
от 110 ₽
3
Screw, Machine art. 8476-625
от 160 ₽
4
Лапка ножного тормоза Arctic Cat art. 1502-162
По запросу
5
Кольцо уплотнительное Arctic Cat art. 1602-213
По запросу
6
WASHER,FLAT- 5/16 X .875 X .063 Z&Y art. 8050-252
По запросу
7
Болт Arctic Cat art. 8408-816
от 110 ₽
8
DIRMC II,5/8" REMOTE RESERVOIR-ASSY (inc. 9) art. 1502-577
По запросу
9
Reservoir, Brake w/Clamp art. 1502-578
По запросу
10
Винт Arctic Cat art. 8476-616
По запросу
11
Пружина Arctic Cat art. 0502-785
По запросу
12
Тормозной шланг Arctic Cat art. 1502-591
от 13 755 ₽
13
Bolt, Banjo Fitting(replaces 0423-413) art. 2502-905
По запросу
14
Шайба медная Arctic Cat art. 0423-178
от 210 ₽
15
Болт Arctic Cat art. 8408-625
от 116 ₽
16
BRACKET,SWITCH-BLACK art. 0502-840
По запросу
17
HOSE ADAPTER SPOUT,90DEG-GROMMET SEAL art. 1502-296
По запросу
18
Болт тормозного диска Arctic Cat art. 8408-821
от 210 ₽
19
Тормозной суппорт Arctic Cat art. 1502-731
от 16 840 ₽
19
Тормозной суппорт Arctic Cat art. 1502-730
от 21 780 ₽
20
Тормозной супппорт Arctic Cat art. 1436-160
от 29 900 ₽
20
Housing, Caliper - Assembly (inc. two No. 18 and 21-23) Front Left and Rear; Used both Front and Rear art. 1436-161
По запросу
21
Ремкомплект тормозного суппорта Arctic Cat art. 0502-606
от 7 445 ₽
22
Манжеты тормозного суппорта Arctic Cat art. 0502-607
По запросу
23
Штуцер Arctic Cat art. 0502-609
от 2 006 ₽
24
Ремкомплект тормозного цилиндра Arctic Cat art. 0502-608
от 3 161 ₽
25
Скоба тормозного суппорта Arctic Cat art. 0502-960
По запросу
26
Колодка art. 1436-420
от 2 530 ₽
27
CLIP,BRAKE HOSE art. 1502-115
По запросу
28
Тормозной цилиндр Arctic Cat art. 1502-902
от 15 780 ₽
29
KIT, RESERVOIR COVER SCREWS art. 0502-566
По запросу
30
Крышка тормозной машинки Arctic Cat art. 0502-868
от 9 881 ₽
31
KIT, CLAMP SCREWS art. 0502-568
По запросу
32
CLAMP(BLACK) art. 0502-869
По запросу
33
KIT,REBUILD MASTER CYLINDER (HAYES BLK) art. 0502-704
По запросу
34
Тормозная машинка Arctic Cat art. 1502-904
от 5 980 ₽
35
KIT,PARK LEVER SUB-ASSY art. 1502-905
По запросу
36
KIT,SNAP RING art. 0502-580
По запросу
37
Выключатель стоп-сигнала art. 0502-564
от 5 051 ₽
38
Зажим Arctic Cat art. 0123-788
По запросу
