модель 2012 года
- Модель 1000 MudPro
- Код модели ATV MUD PRO LTD BLACK-ORANGE [A2012MLW1PUSY]

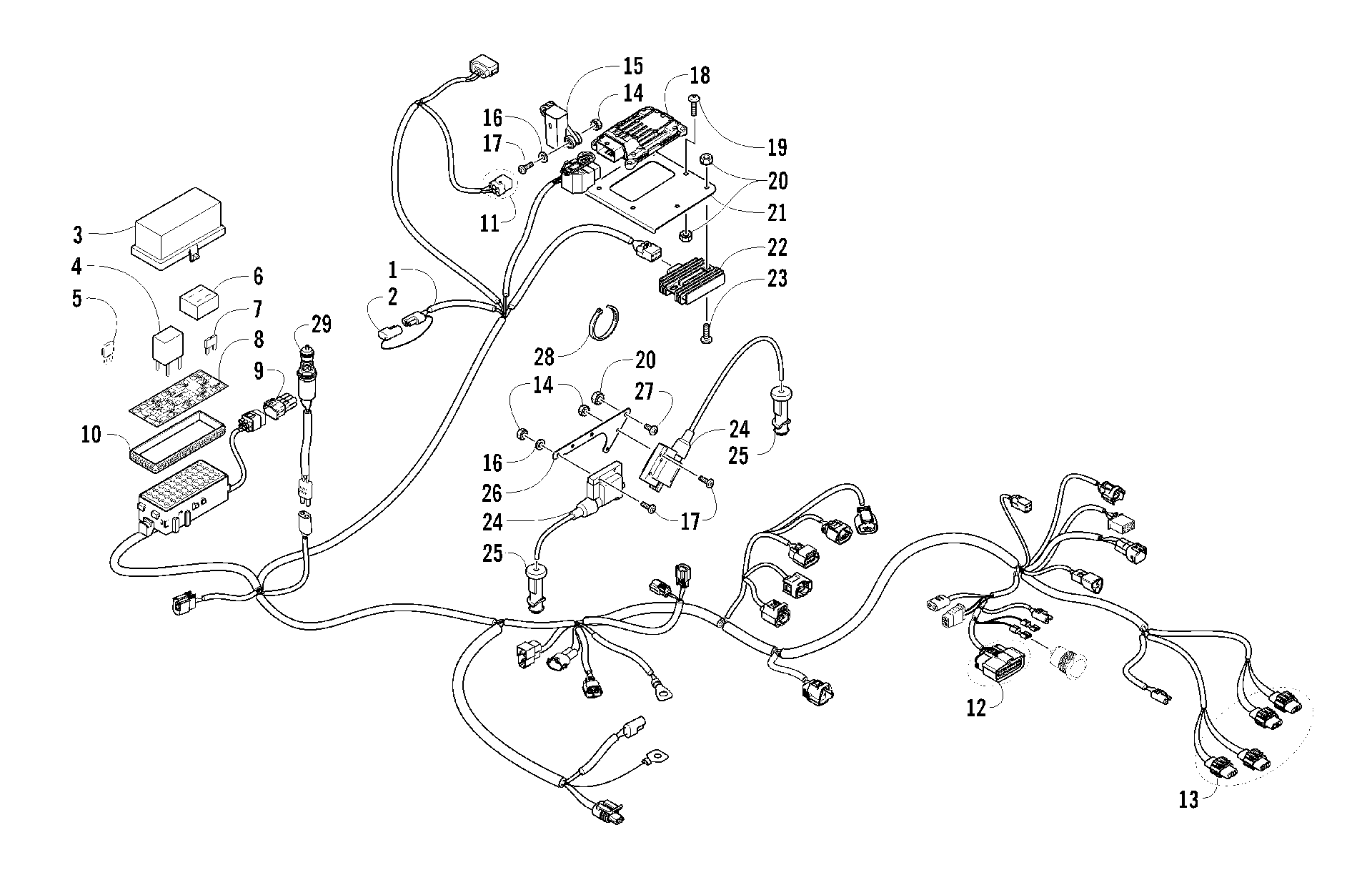

Схема жгута проводов ASSEMBLY [95779] для ATV MUD PRO LTD BLACK-ORANGE [A2012MLW1PUSY]
Схема
Детали
![Жгут проводов ASSEMBLY [95779]](/upload/schemas/6335f3721a06e7.47880148.gif)
Номер
Наименование детали
Цена
1
HARNESS/DIA,MAIN (012 1000 MP LTD) (inc. 2-10) art. 0486-423
По запросу
2
Tether, Accessory Cover art. 0486-164
По запросу
3
Cover, Fuse Block art. 0430-085
По запросу
4
Реле 5-ти контактное Arctic Cat art. 0630-390
от 2 961 ₽
4
Relay (4-Pin) 20 Amp (4-Pin) - 20 Amp art. 0430-045
от 2 250 ₽
5
Circuit Breaker - 15 Amp art. 0430-100
По запросу
6
Holder, Fuse art. 0430-037
По запросу
7
Fuse - 30 Amp art. 0430-030
По запросу
7
Fuse - 15 Amp art. 0430-031
По запросу
7
Fuse - 10 Amp art. 0430-032
По запросу
8
Decal, Fuse Block art. 2411-464
По запросу
9
Cover, Diagnostics Connector art. 0730-103
По запросу
10
Seal art. 0430-086
По запросу
11
KIT,TILT SENSOR CONNECTOR REPAIR art. 1436-416
По запросу
12
KIT,LCD GAUGE CONNECTOR REPAIR art. 1436-415
По запросу
13
KIT,HL CONNECTOR REPAIR (A BODY) art. 1436-289
По запросу
14
NUT,HEX-M4-.7 W/STAR WSR art. 0423-493
от 160 ₽
15
Датчик переворота Arctic Cat art. 0409-064
от 4 180 ₽
16
Washer art. 0123-802
от 110 ₽
17
SCREW,MACH-TSPNH M4X.7X25 CL8.8 BLK art. 8468-425
от 160 ₽
18
ECU,EFI-PROGRAMMED (012 1000 I MP) art. 0530-077
По запросу
19
Болт Arctic Cat art. 8476-620
По запросу
20
Nut art. 0623-038
от 110 ₽
21
BRACKET,ECU-SYN art. 2416-175
По запросу
22
Реле-регулятор напряжения Arctic Cat art. 0824-037
По запросу
23
Screw, Machine art. 8476-625
от 160 ₽
24
Катушка зажигания Arctic Cat art. 0824-071
от 21 798 ₽
25
Свечной колпачок Arctic Cat art. 0824-049
от 1 750 ₽
26
BRACKET,COIL art. 2416-268
По запросу
27
Винт Arctic Cat art. 8476-616
По запросу
28
Зажим Arctic Cat art. 0123-788
По запросу
28
Пластиковая стяжка Arctic Cat art. 0123-903
По запросу
29
Лягушка тормоза Arctic Cat art. 0409-089
от 2 720 ₽
