модель 2012 года
- Модель 150
- Код модели ATV 150 UTILITY BLACK [A2012KYC2BUSP]

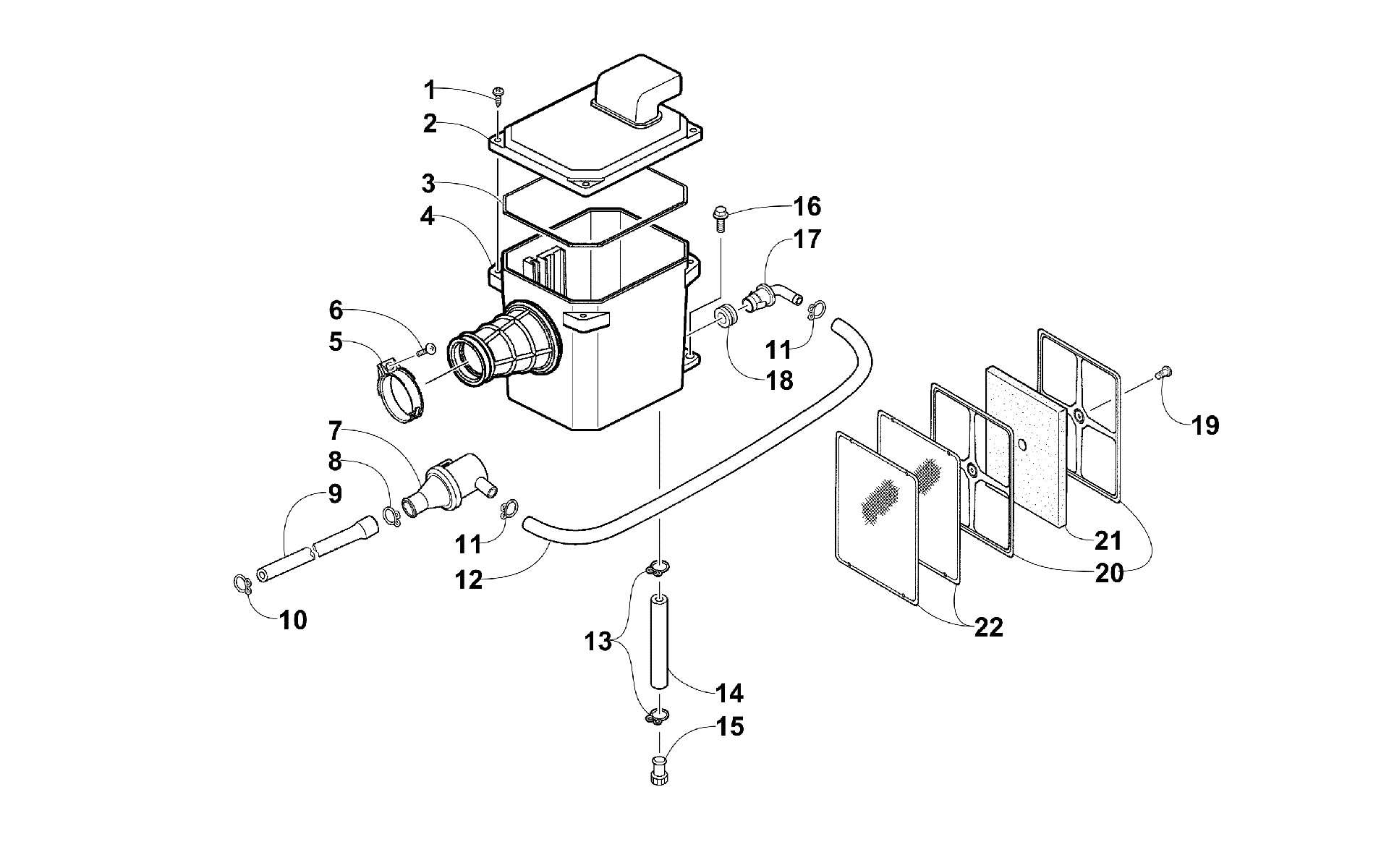

Схема воздушный впуск ASSEMBLY [92807] для ATV 150 UTILITY BLACK [A2012KYC2BUSP]
Схема
Детали
![Воздушный впуск ASSEMBLY [92807]](/upload/schemas/6335c0d16dc630.84417581.gif)
Номер
Наименование детали
Цена
1
SCREW WASHER 5*16(replaces 3305-183) art. 3307-222
По запросу
2
COVER ASSY, AIRBOX art. 3305-758
По запросу
3
SEAL AIR/C COVER art. 3305-173
По запросу
4
CASE COMP AIR/C art. 3305-177
По запросу
5
BAND CONNECT TUBE (inc. 6) art. 3303-709
По запросу
6
SCREW PAN 4*25 (RB 3307-221)(replaces 3304-117) art. 3307-221
По запросу
7
CATCH TANK ASSY art. 3303-064
По запросу
8
CLIP BREATHER TUBE art. 3303-052
По запросу
9
BREATHER TUBE art. 3305-170
По запросу
10
CLIP C9 TUBE art. 3303-352
По запросу
11
CLIP B12.5 TUBE art. 3303-350
По запросу
12
TUBE B art. 3305-171
По запросу
13
CLIP B12 TUBE art. 3303-609
По запросу
14
V TUBE 8*12*60 art. 3305-185
По запросу
15
PLUG BREATHER TUBE art. 3305-182
По запросу
16
BOLT FLANGE SHF 6*28 art. 3304-003
По запросу
17
JOINT BLOW BY art. 3305-179
По запросу
18
GROMMET,ACV JOINT art. 3305-180
По запросу
19
SCREW TAPPING 4*6 art. 3305-184
По запросу
20
PLATE ELEMENT SET art. 3305-175
По запросу
21
ELEMENT AIR/C art. 3305-172
По запросу
22
TRAP COMP art. 3305-174
По запросу
