модель 2012 года
- Модель 150
- Код модели ATV 150 UTILITY BLACK [A2012KYC2BUSP]

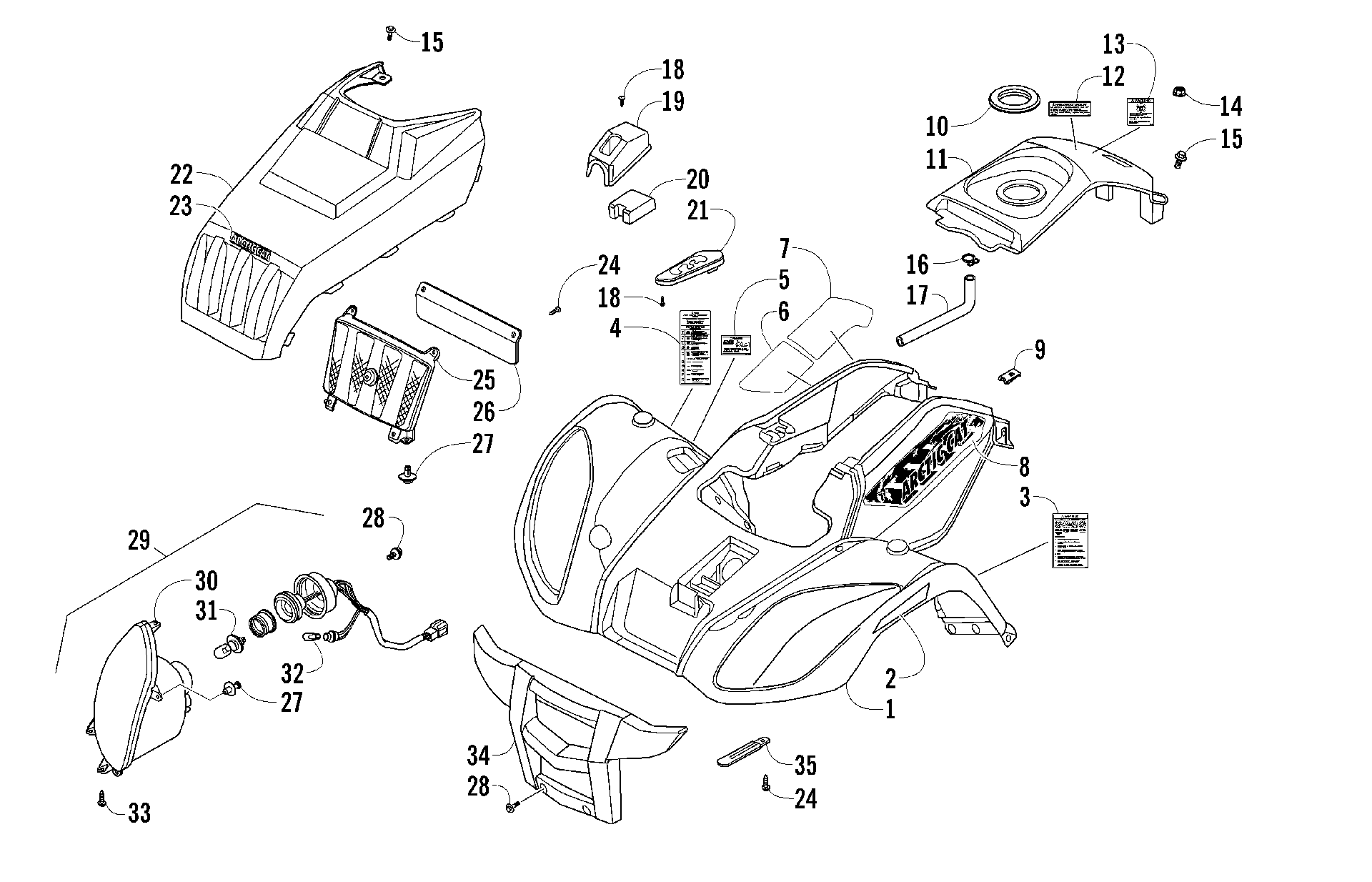

Схема передней части BODY PANEL AND HEADLIGHT ASSEMBLIES [96334] для ATV 150 UTILITY BLACK [A2012KYC2BUSP]
Схема
Детали
![Передняя часть BODY PANEL AND HEADLIGHT ASSEMBLIES [96334]](/upload/schemas/6335c9419adc81.81030287.gif)
Номер
Наименование детали
Цена
1
FENDER FRONT-W/DECALS (BLACK) (inc. 2-5) art. 3306-680
По запросу
2
REFLECTOR,FRONT-RH art. 1411-180
По запросу
2
REFLECTOR,FRONT-LH art. 1411-181
По запросу
3
Decal, Warning - General art. 1411-932
По запросу
4
DECAL, PRE-RIDE INSPECTION art. 1411-943
По запросу
5
DECAL,WARNING HILL (MINI) art. 0411-836
По запросу
6
Decal, Side - Front Right art. 2411-870
По запросу
7
DECAL,SIDE-RH (150 UTLY) art. 2411-868
По запросу
8
DECAL,SIDE-LH (150 UTLY) art. 2411-869
По запросу
9
NUT CLIP 5MM art. 3304-061
По запросу
10
TRAY TANK COVER art. 3303-721
По запросу
11
Cover, Tank - w/Decals - Black (inc. 12-13) art. 3306-231
По запросу
12
Decal, Warning - Not for Highways art. 1411-577
По запросу
13
DECAL,WARNING-AGE (14) art. 1411-377
По запросу
14
Nut, Flange art. 3304-654
По запросу
15
BOLT WASH 5*16 art. 3304-029
По запросу
16
CLIP B10 TUBE art. 3303-349
По запросу
17
TUBE ASSY FUEL DRAIN art. 3305-701
По запросу
18
SCREW TAPPING 5*16 (CIRCLE HEAD) art. 3304-650
По запросу
19
COVER CVT ELEMENT art. 3305-926
По запросу
20
CVT ELEMENT art. 3305-096
По запросу
21
GUIDE COVER CHANGE HANDLE art. 3305-092
По запросу
22
COVER,FRONT (BLACK) art. 3306-681
По запросу
23
DECAL,"ARCTIC CAT" art. 2411-465
По запросу
24
SCREW TAPPING 4*12 art. 3304-651
По запросу
25
GRILLE,FRONT (BLACK) art. 3306-682
По запросу
26
FENDER,INNER art. 3305-925
По запросу
27
CLIP FENDER art. 3304-057
По запросу
28
BOLT WASHER 6*16 art. 3304-587
По запросу
29
LIGHT ASSY L HEAD (inc. 30-32) art. 3303-845
По запросу
29
LIGHT ASSY R HEAD (inc. 30-32) art. 3303-844
По запросу
30
UNIT HEAD LIGHT RH art. 3304-643
По запросу
30
UNIT HEAD LIGHT LH art. 3304-644
По запросу
31
BULB HEAD LIGHT art. 3303-846
По запросу
32
BULB POSITION LIGHT 12V5W art. 3303-847
По запросу
33
SCREW TAPPING 5*12 art. 3304-645
По запросу
34
COVER BUMPER,FRONT (FRONT BUMPER/FASCIA) art. 3306-148
По запросу
35
CLIP 2*70 art. 3304-156
По запросу
