модель 2012 года
- Модель 550
- Код модели ATV 550 EFT BLACK [A2012IBO4EETP]

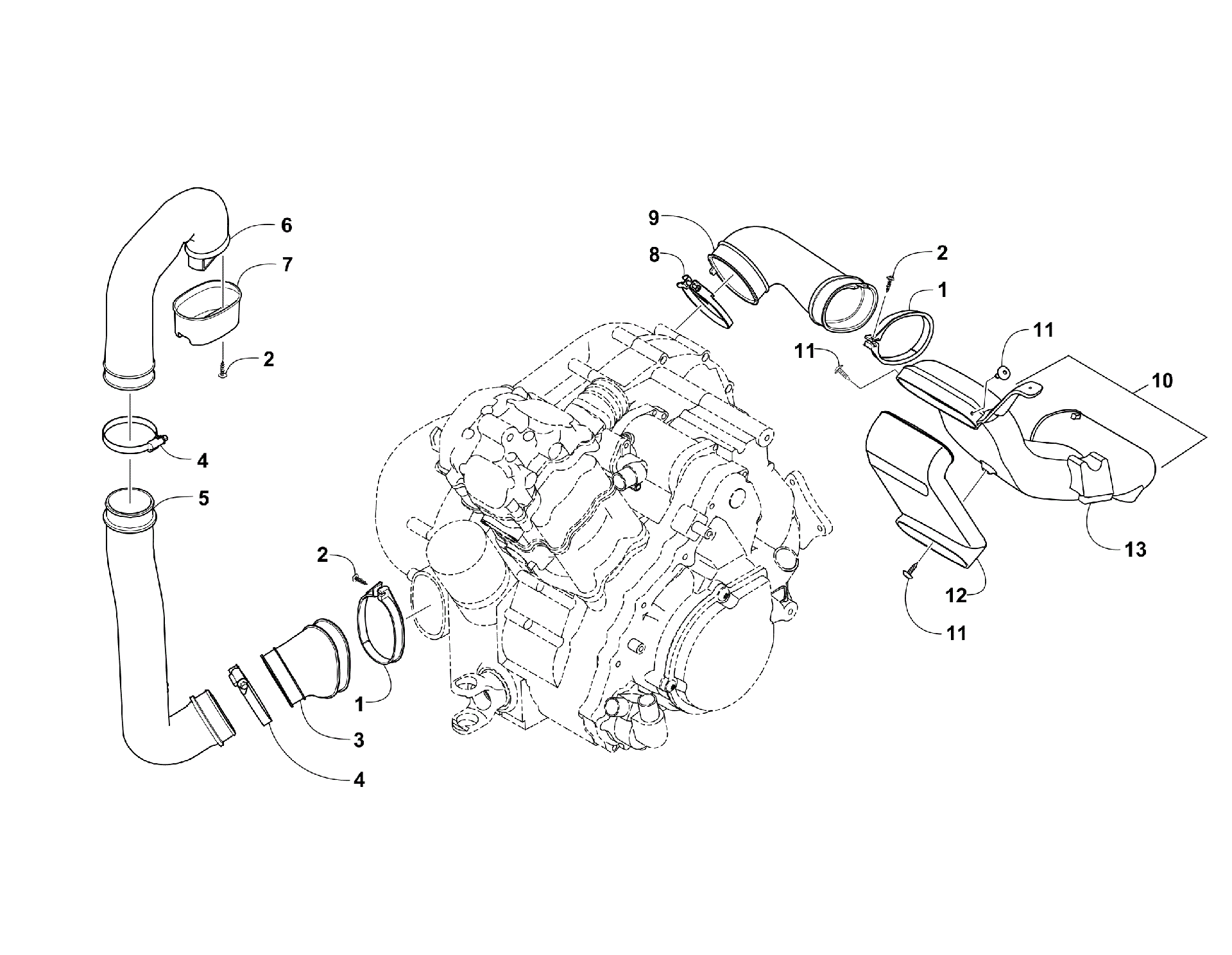

Схема узла охлаждения ремня/картера [91976] для ATV 550 EFT BLACK [A2012IBO4EETP]
Схема
Детали
![Узел охлаждения ремня/картера [91976]](/upload/schemas/6335c5cd0603d6.46391297.gif)
Номер
Наименование детали
Цена
1
CLAMP,PLASTIC-SCREW-OVAL(9x64x13) art. 0423-550
По запросу
2
SCREW,SELF TAPPING-.1875 X .75 art. 0423-342
от 110 ₽
3
Манжет впуска Arctic Cat art. 0413-252
от 2 510 ₽
4
Хомут зажимной 50-70 мм Arctic Cat art. 0423-019
от 420 ₽
5
Патрубок Arctic Cat art. 0413-250
от 5 156 ₽
6
DUCT,CLUTCH AIR INTAKE art. 0470-750
По запросу
7
CUP,AIR INTAKE art. 0470-729
По запросу
8
Хомут Arctic Cat art. 0423-730
от 1 701 ₽
9
BOOT,COOLING BELT art. 0413-206
По запросу
10
Duct, Belt Cooling - Air Out (inc. three No. 11 and 12-13) art. 0470-824
По запросу
11
Саморез 10-12X3/4 Arctic Cat art. 2623-163
от 326 ₽
12
Duct art. 0470-778
По запросу
13
Duct, Air Out - Primary art. 0470-825
По запросу
