модель 2012 года
- Модель 550
- Код модели ATV 550 EFT BLACK [A2012IBO4EETP]

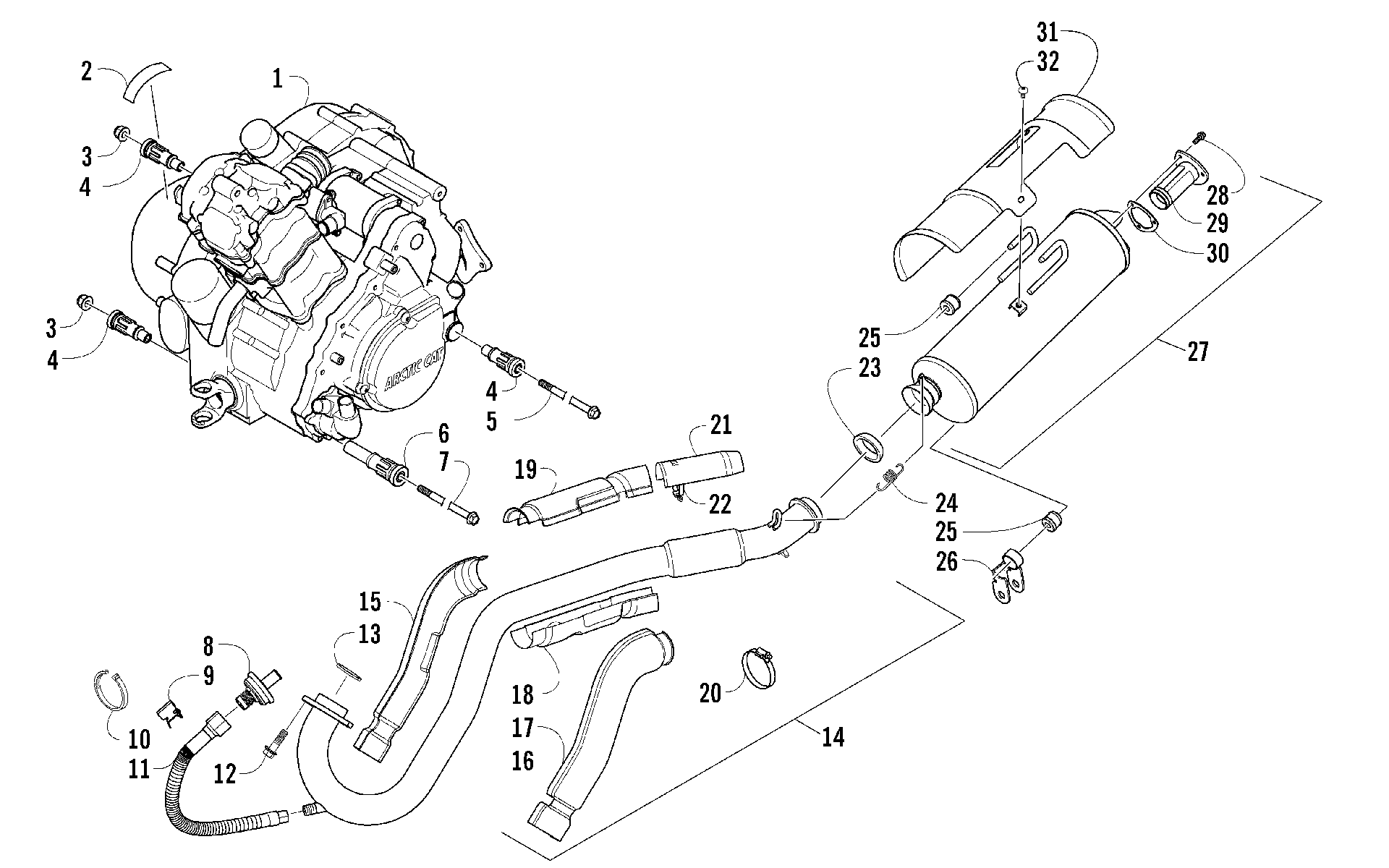

Схема двигателя AND EXHAUST [95914] для ATV 550 EFT BLACK [A2012IBO4EETP]
Схема
Детали
![Двигатель AND EXHAUST [95914]](/upload/schemas/6335cf2d015623.89214322.gif)
Номер
Наименование детали
Цена
1
ENGINE,A550H H1 ASSY (FIS) art. 0800-093
По запросу
2
Decal, Warning art. 0411-426
По запросу
3
Гайка Arctic Cat art. 8428-002
от 310 ₽
4
Подушка двигателя Arctic Cat art. 0801-129
от 4 694 ₽
5
SCREW,CAP-HFH M10X1.25X190 CL10.9 Z&Y art. 0423-451
По запросу
6
Подушка двигателя Arctic Cat art. 0801-122
от 4 946 ₽
7
SCREW,CAP-HFH M10X1.25X215 CL10.9 Z&Y art. 0423-405
По запросу
8
Valve, Air art. 0512-577
По запросу
9
BRACKET,RETAINER - HOSE art. 0412-573
По запросу
10
Пластиковая стяжка Arctic Cat art. 0123-903
По запросу
11
Hose art. 0412-574
По запросу
12
Болт Arctic Cat art. 8408-820
от 110 ₽
13
Прокладка выхлопной трубы Arctic Cat art. 0412-338
от 2 310 ₽
14
PIPE,EXHAUST-EURO-ASSEMBLY (inc. 15-22) art. 0512-521
По запросу
15
Shield, Exhaust Pipe - Outer - Front art. 0412-348
По запросу
16
PIPE,EXHAUST-EURO-PTD BLK art. 0512-530
По запросу
17
SHIELD,EXHAUST PIPE art. 0412-349
По запросу
18
Shield, Exhaust Pipe - Inner - Rear art. 0512-570
По запросу
19
Shield, Exhaust Pipe - Outer - Rear art. 0512-569
По запросу
20
Clamp, Hose art. 0423-317
По запросу
21
SHIELD,HEAT-CATALYST art. 0512-571
По запросу
22
CLAMP,HOSE-WORM DR-35-55/9mm art. 0423-832
По запросу
23
Прокладка глушителя Arctic Cat art. 0412-375
от 980 ₽
24
Пружина Arctic Cat art. 0612-668
от 683 ₽
25
Втулка крепежа глушителя Arctic Cat art. 0412-577
По запросу
26
CHANNEL,MUFFLER SUPPORT-BLACK art. 1506-732
По запросу
27
MUFFLER-PTD HI TEMP BLACK (E MARK) (inc. 28-30) art. 0512-592
По запросу
28
Screw, Cap art. 8408-616
По запросу
29
SPARK ARRESTER-ASSEMBLY art. 0512-219
По запросу
30
GASKET,SPARK ARRESTER art. 0412-313
По запросу
31
Термозащитный экран глушителя Arctic Cat art. 0412-373
По запросу
32
Screw, Machine art. 8477-610
По запросу
