модель 2012 года
- Модель 700 MudPro
- Код модели ATV 700 MUD PRO LTD ORANGE [A2012MLT1PUSY]

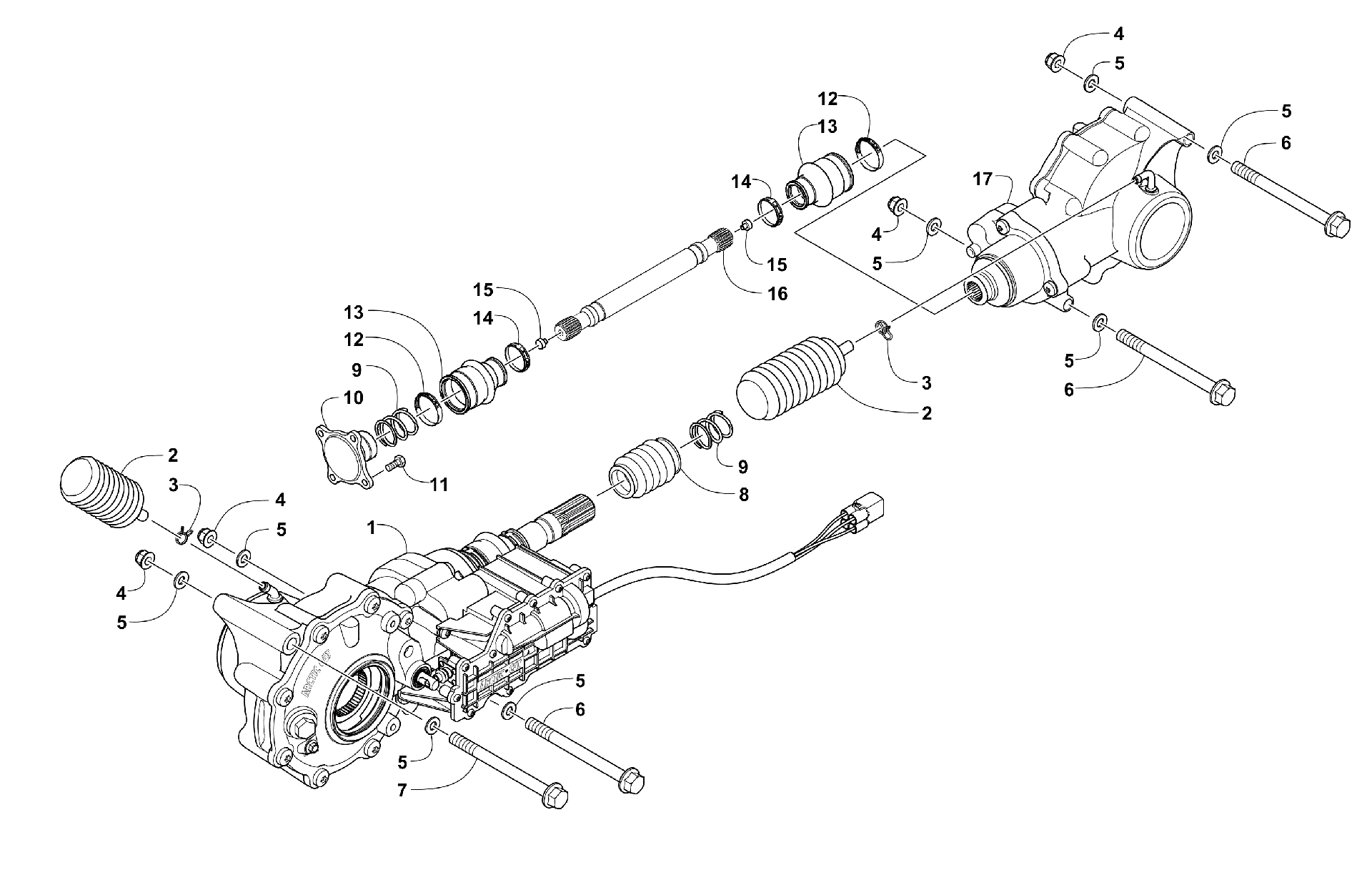

Схема трансмиссии ASSEMBLY [94549] для ATV 700 MUD PRO LTD ORANGE [A2012MLT1PUSY]
Схема
Детали
![Трансмиссия ASSEMBLY [94549]](/upload/schemas/6335d6b7373034.67095005.gif)
Номер
Наименование детали
Цена
1
Передний редуктор Arctic Cat art. 2502-091
от 108 810 ₽
2
Сапун Arctic Cat art. 1402-620
от 750 ₽
3
Хомут сапуна Arctic Cat art. 0423-315
от 210 ₽
4
Гайка Arctic Cat art. 8428-002
от 310 ₽
5
Шайба Arctic Cat art. 0423-426
от 110 ₽
6
Screw, Cap art. 0423-404
По запросу
7
Болт М10-1,25х125 Arctic Cat art. 0423-830
от 980 ₽
8
Пыльник фланца кардана Arctic Cat art. 0402-966
от 1 596 ₽
9
Пружина кардана заднего Arctic Cat art. 1402-026
от 221 ₽
10
FLANGE,OUTPUT art. 2402-193
от 11 600 ₽
11
Болт Arctic Cat art. 8408-820
от 110 ₽
12
Хомут пыльника Arctic Cat art. 0423-393
от 683 ₽
13
Пыльник кардана Arctic Cat art. 0402-985
от 600 ₽
14
Хомут Arctic Cat art. 0423-411
По запросу
15
Демпфер резиновый карданного вала Arctic Cat art. 0673-618
от 368 ₽
16
Задний кардан Arctic Cat art. 1402-233
По запросу
17
Задний редуктор Arctic Cat art. 1502-880
от 138 480 ₽
