модель 2012 года
- Модель 700 MudPro
- Код модели ATV 700 MUD PRO LTD ORANGE [A2012MLT1PUSY]

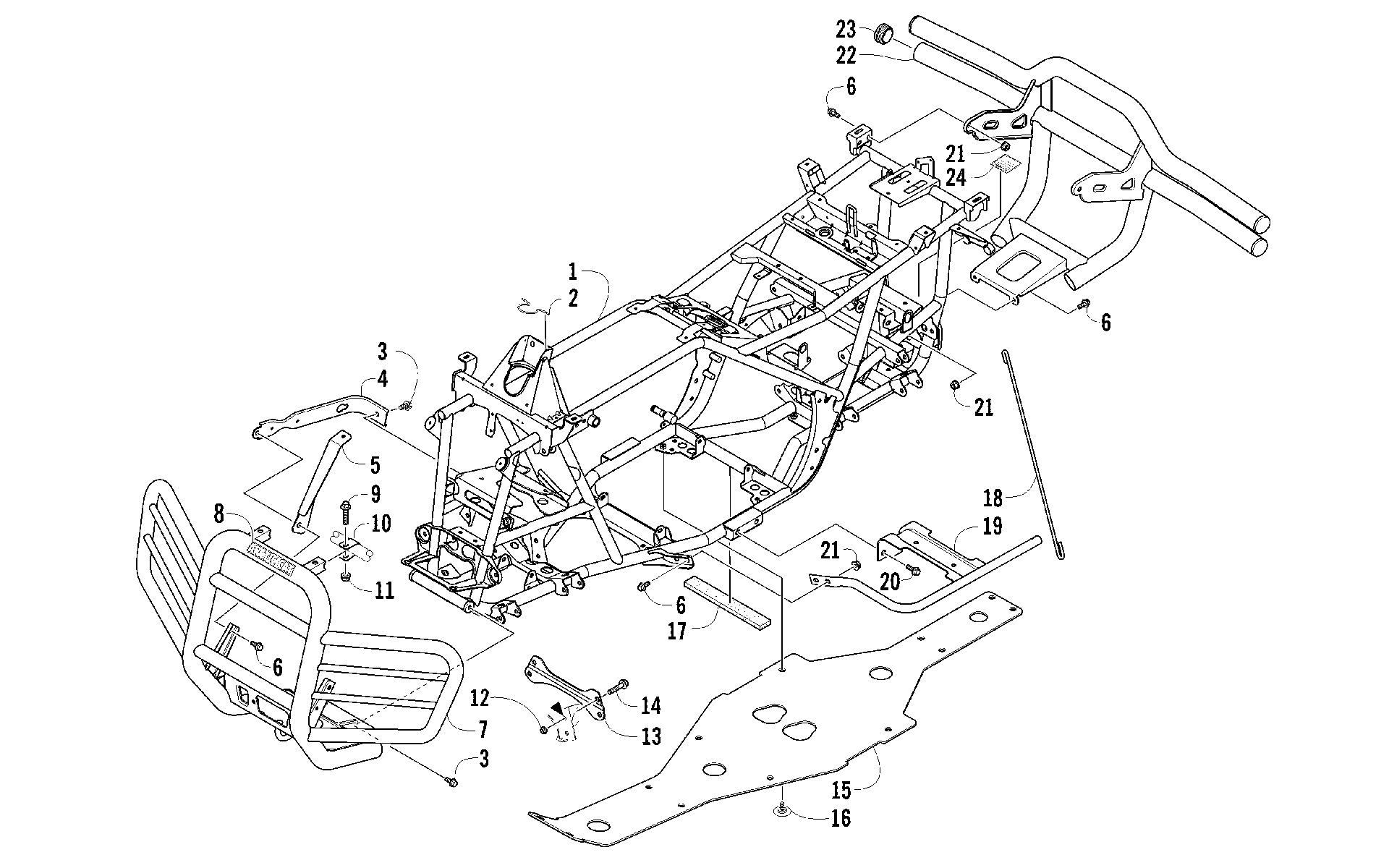

Схема рамы AND RELATED PARTS [94558] для ATV 700 MUD PRO LTD ORANGE [A2012MLT1PUSY]
Схема
Детали
![Рама AND RELATED PARTS [94558]](/upload/schemas/6335d906b8cab2.18423304.gif)
Номер
Наименование детали
Цена
1
Рама Arctic Cat 4506-543 art. 9506-116
от 168 150 ₽
2
CLIP,WIRE HARNESS art. 2416-401
По запросу
3
Болт Arctic Cat art. 8409-020
от 110 ₽
4
Крепление бампера Arctic Cat art. 1506-596
от 1 810 ₽
5
Кронштейн переднего бампера левый Arctic Cat art. 1506-563
от 1 810 ₽
5
Кронштейн переднего бампера правый Arctic Cat art. 1506-562
от 1 910 ₽
6
Болт Arctic Cat art. 8408-816
от 110 ₽
7
Бампер передний Arctic Cat art. 2506-639
По запросу
8
DECAL,"ARCTIC CAT"-WHT art. 0411-501
По запросу
9
Screw, Cap art. 8410-835
По запросу
10
Strap, Bumper Support - Black art. 2506-641
По запросу
11
Nut, Hex art. 8424-805
По запросу
12
Гайка Arctic Cat art. 0423-744
от 263 ₽
13
Пластина передних рычагов Arctic Cat art. 2516-852
По запросу
14
Screw, Cap art. 8409-025
По запросу
15
Защита днища Arctic Cat art. 1406-030
от 5 208 ₽
16
Винт Arctic Cat art. 0423-101
от 263 ₽
17
PAD,BATTERY-TOP RR art. 0406-289
По запросу
18
ROD,SUPPORT-BLACK art. 2506-423
от 750 ₽
19
Кронштейн правой подножки Arctic Cat art. 1506-380
от 7 240 ₽
19
Кронштейн левой подножки Arctic Cat art. 1506-379
от 7 240 ₽
20
Болт Arctic Cat art. 8409-016
от 221 ₽
21
NUT,HEX-FLG M8X1.25 CL8 Z&Y art. 8424-802
По запросу
22
Задний бампер Arctic Cat art. 1506-615
По запросу
23
Крышка Arctic Cat art. 0406-130
По запросу
24
DECAL,WARNING-TOWING(1050 LB)RB 4411-550(replaces 1411-077) art. 4411-550
По запросу
