модель 2012 года
- Модель 700 MudPro
- Код модели ATV 700 MUD PRO METALLIC GREEN [A2012IFT4EUSA]

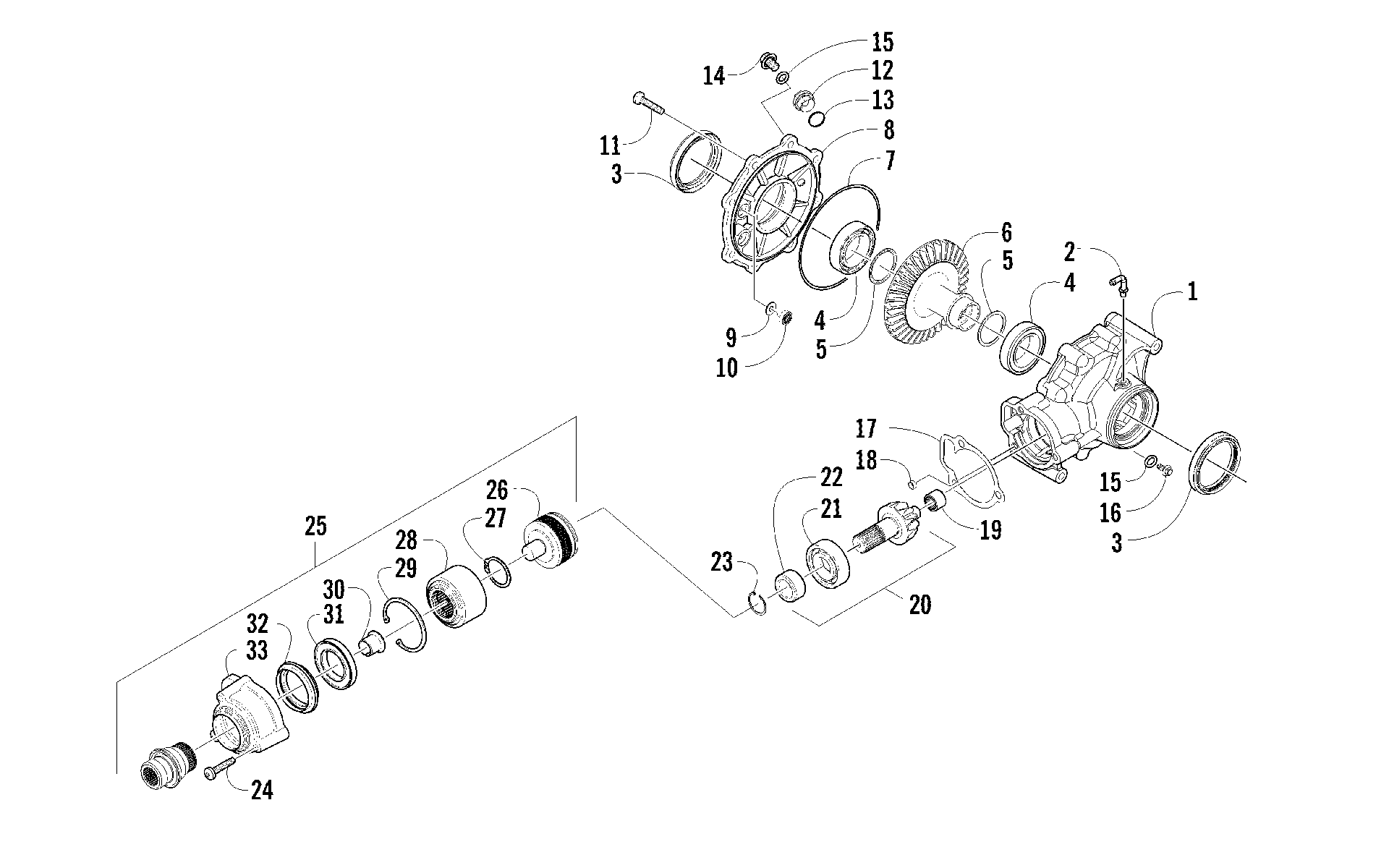

Схема узла заднего редуктора [94550] для ATV 700 MUD PRO METALLIC GREEN [A2012IFT4EUSA]
Схема
Детали
![Узел заднего редуктора [94550]](/upload/schemas/6335e5ebc9bd96.49209705.gif)
Номер
Наименование детали
Цена
0
Задний редуктор Arctic Cat art. 1502-880
от 138 480 ₽
1
HOUSING,GEARCASE-REAR MACH art. 1502-896
По запросу
2
Fitting, Elbow art. 1402-442
По запросу
3
Сальник редуктора Arctic Cat art. 2402-150
от 1 292 ₽
Аналог
Ремкомплект сальников редуктора Arctic Cat
art. 0935-0471
2 530 ₽
Требуется 2 шт.
Подписаться
Аналог
Сальники заднего редуктора Arctic Cat, All Balls Racing
art. 25-2072-5
3 210 ₽
Требуется 2 шт.
Аналог
13 870 ₽
Требуется 2 шт.
4
Подшипник Arctic Cat art. 0402-393
от 1 901 ₽
Аналог
13 870 ₽
Требуется 2 шт.
5
Shim, 41 x 49 x 1.3 mm art. 0402-405
По запросу
5
Shim, 41 x 49 x 1.7 mm art. 0402-409
По запросу
5
Shim, 41 x 49 x 1.6 mm art. 0402-408
По запросу
5
Shim, 41 x 49 x 1.5 mm art. 0402-407
По запросу
5
Shim, 41 x 49 x 1.4 mm art. 0402-406
По запросу
6
GEAR, REAR (34 TOOTH) art. 1402-033
По запросу
7
Кольцо резиновое Arctic Cat art. 0423-149
от 1 596 ₽
8
COVER,GEARCASE-REAR MACH art. 1502-897
По запросу
9
SHIM,6.3X18X1.7 art. 0402-433
По запросу
9
SHIM,6.3X18X1.6 art. 0402-432
По запросу
9
SHIM,6.3X18X1.5 art. 0402-431
По запросу
9
SHIM,6.3X18X1.4 art. 0402-430
По запросу
9
SHIM,6.3X18X1.3 art. 0402-429
По запросу
10
BUTTON,THRUST art. 0402-326
По запросу
11
Screw, Self-Tapping art. 0423-118
По запросу
12
Заливная пробка редуктора Arctic Cat art. 0402-333
от 1 596 ₽
13
Уплотнительное кольцо Arctic Cat art. 0423-154
от 368 ₽
14
Plug, Oil Level (inc. one No. 15) art. 1402-211
По запросу
15
Сальник Arctic Cat art. 0423-153
от 14 850 ₽
16
Пробка Arctic Cat art. 1402-210
от 1 848 ₽
17
Прокладка редуктора Arctic Cat art. 0402-947
от 473 ₽
18
Pin, Dowel art. 0402-411
По запросу
19
Подшипник хвостовика игольчатый Arctic Cat art. 0402-328
от 13 870 ₽
Аналог
13 870 ₽
Требуется 1 шт.
20
Хвостовик редуктора 11 зубьев Arctic Cat art. 1502-851
от 26 900 ₽
21
Подшипник Arctic Cat art. 0402-327
от 3 266 ₽
Аналог
13 870 ₽
Требуется 1 шт.
22
Collar, Retaining art. 1402-977
По запросу
23
Ring, Retaining art. 1423-067
По запросу
24
SCREW,SELF TAP-TSPH M8-1.25 X 78 art. 0423-834
По запросу
25
HOUSING,INPUT-ASSY (680 PTL FML) (inc. 26-33) art. 1502-829
По запросу
26
Картридж муфты заднего редуктора Arctic Cat art. 1502-564
от 59 220 ₽
27
RING,RETAINING,EXTERNAL-PTL art. 0423-799
По запросу
28
Муфта Arctic Cat art. 1402-682
от 10 710 ₽
29
RING,RETAINING,INTERNAL 68MM-PTL art. 0423-798
По запросу
30
Втулка Arctic Cat art. 1402-678
По запросу
31
Подшипник Arctic Cat art. 1402-677
от 4 242 ₽
Аналог
13 870 ₽
Требуется 1 шт.
32
Сальник Arctic Cat art. 1402-687
от 1 292 ₽
Аналог
Сальники заднего редуктора Arctic Cat, All Balls Racing
art. 25-2072-5
3 210 ₽
Требуется 1 шт.
Аналог
13 870 ₽
Требуется 1 шт.
33
Housing, Input art. 1502-285
По запросу
