модель 2012 года
- Модель 700 MudPro
- Код модели ATV 700 MUD PRO METALLIC GREEN [A2012IFT4EUSA]

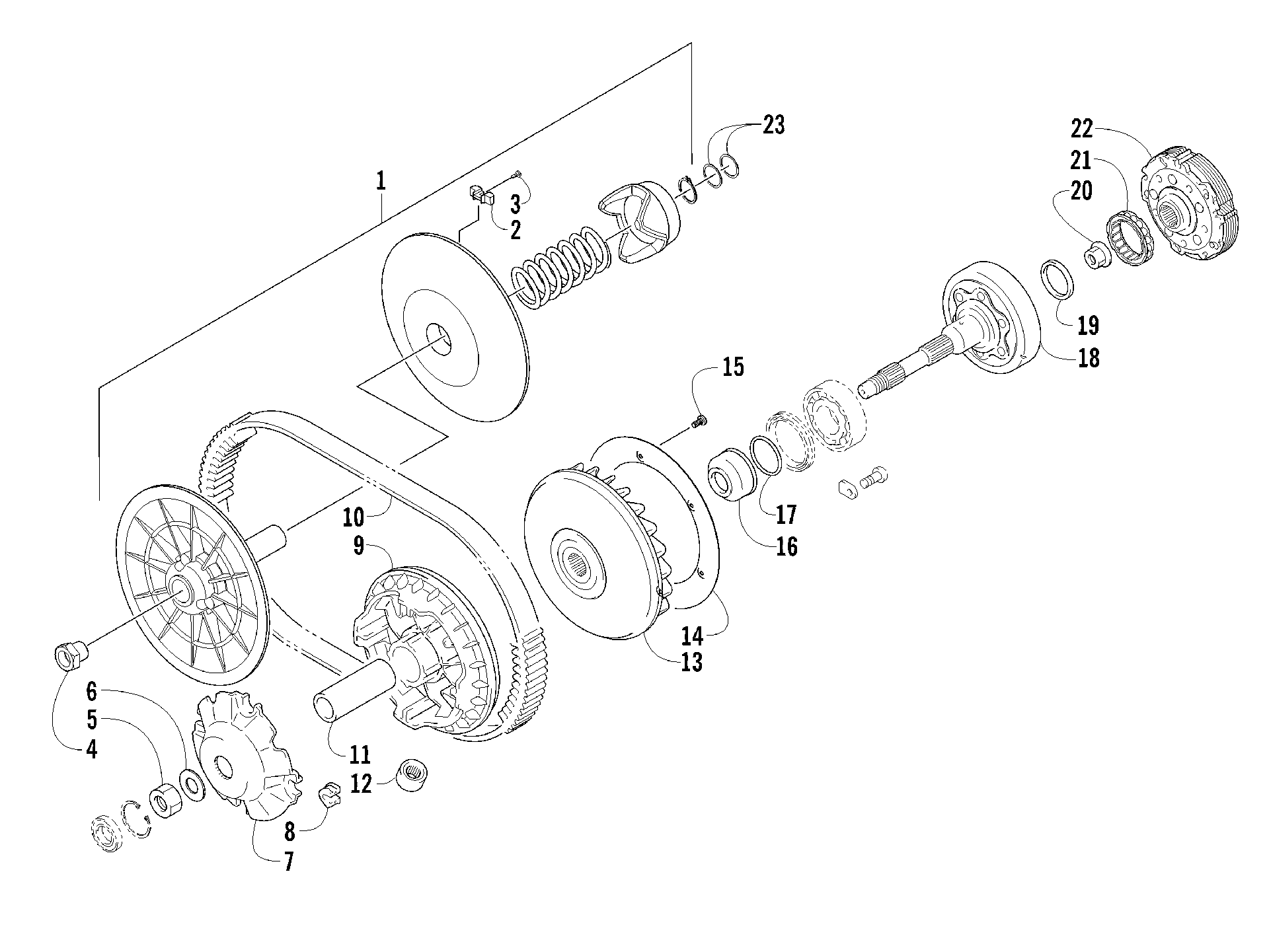

Схема трансмиссии ASSEMBLY [94553] для ATV 700 MUD PRO METALLIC GREEN [A2012IFT4EUSA]
Схема
Детали
![Трансмиссия ASSEMBLY [94553]](/upload/schemas/6335f0ddc1d173.88914103.gif)
Номер
Наименование детали
Цена
1
Вариатор ведомый Arctic Cat art. 0823-537
По запросу
2
Слайдер вариатора Arctic Cat art. 0823-176
По запросу
3
Screw, Cam Shoe art. 0823-177
По запросу
4
Гайка ведомого вариатора Arctic Cat art. 0823-457
По запросу
5
Гайка вариатора Arctic Cat art. 0827-010
По запросу
6
Шайба Arctic Cat art. 0828-106
от 473 ₽
7
Тарелка щеки вариатора Arctic Cat art. 0823-276
По запросу
8
Слайдер вариатора art. 0823-277
от 490 ₽
9
Щека вариатора внешняя Arctic Cat art. 0823-273
от 8 440 ₽
10
Ремень вариатора Arctic Cat art. 0823-013
от 11 477 ₽
11
SPACER, MOVABLE DRIVE SHEAVE 93 -Z- art. 0823-360
По запросу
12
Грузик вариатора 28гр. Arctic Cat art. 0823-295
По запросу
13
Щека ведущего вариатора art. 0823-272
от 21 861 ₽
14
SHROUD,STAT SHEAVE-DRIVE art. 0823-131
По запросу
15
Болт Arctic Cat art. 0623-914
По запросу
16
Втулка вариатора Arctic Cat art. 0823-015
от 2 820 ₽
17
Уплотнительное кольцо Arctic Cat art. 0470-531
от 420 ₽
18
Колокол сцепления Arctic Cat art. 0823-556
от 10 900 ₽
19
Сальник барабана сцепления Arctic Cat art. 0830-189
По запросу
20
Гайка сцепления Arctic Cat art. 0827-011
от 725 ₽
21
CLUTCH, ONE WAY ASM art. 0823-018
от 8 930 ₽
22
Сцепление Arctic Cat art. 0823-484
от 8 900 ₽
23
Шайба регулировочная 25 x 30 x 0.90 мм Arctic Cat art. 0828-076
По запросу
