модель 2013 года
- Модель 500
- Код модели ATV 500 RED [A2013ICK4CUSR]

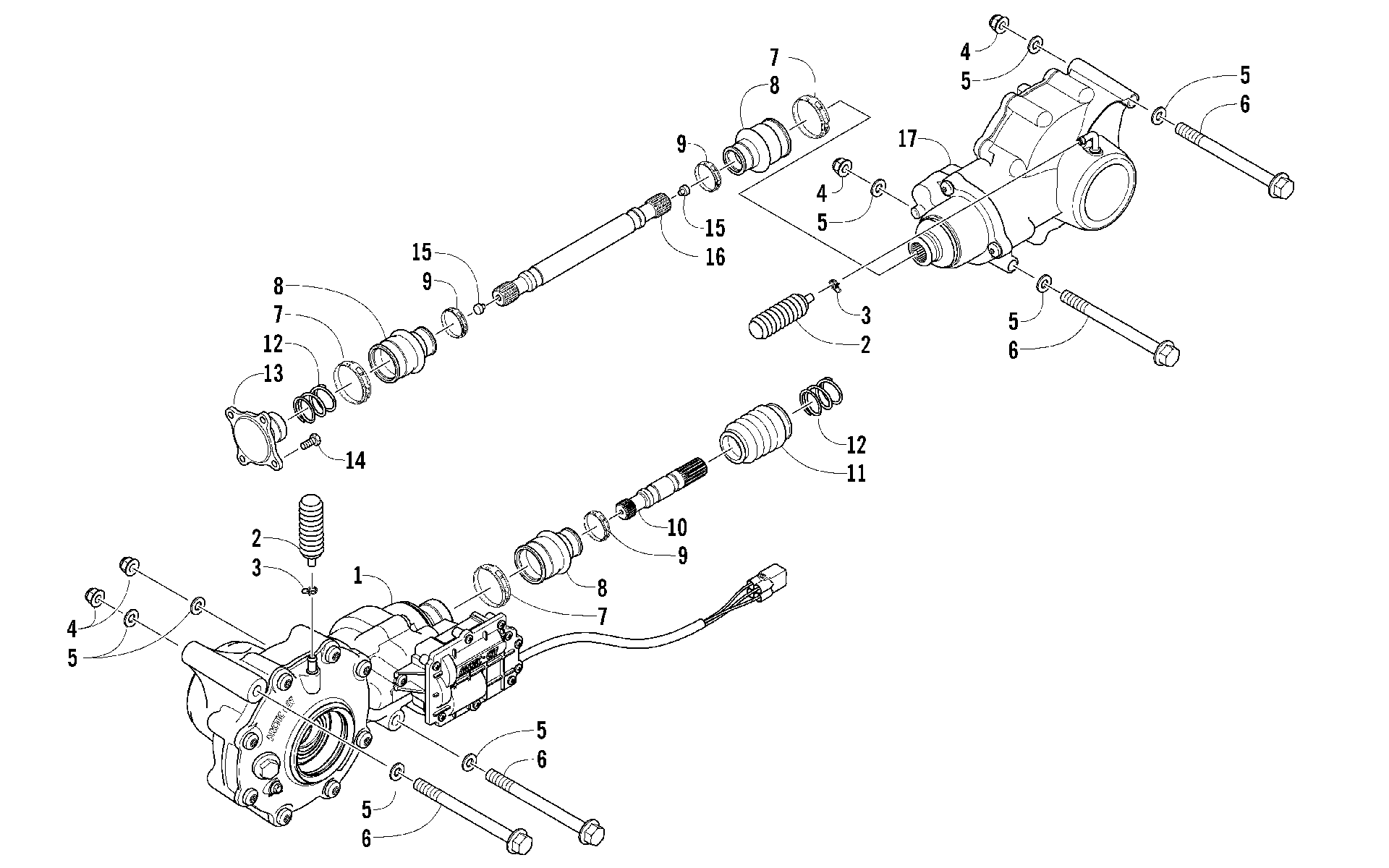

Схема трансмиссии ASSEMBLY [97320] для ATV 500 RED [A2013ICK4CUSR]
Схема
Детали
![Трансмиссия ASSEMBLY [97320]](/upload/schemas/63359774003c20.52721504.gif)
Номер
Наименование детали
Цена
1
GEARCASE,FRONT (3.1)-ASSY art. 3306-757
По запросу
2
Сапун Arctic Cat art. 1402-620
от 750 ₽
3
Хомут сапуна Arctic Cat art. 0423-315
от 210 ₽
4
Гайка Arctic Cat art. 8428-002
от 310 ₽
5
Шайба Arctic Cat art. 0423-426
от 110 ₽
6
Screw, Cap art. 0423-404
По запросу
7
Хомут пыльника Arctic Cat art. 0423-393
от 683 ₽
8
Пыльник кардана Arctic Cat art. 0402-985
от 600 ₽
9
Хомут Arctic Cat art. 0423-411
По запросу
10
Shaft, Output art. 1402-046
По запросу
11
Пыльник фланца кардана Arctic Cat art. 0402-966
от 1 596 ₽
12
Пружина кардана заднего Arctic Cat art. 1402-026
от 221 ₽
13
FLANGE,OUTPUT art. 2402-193
от 11 600 ₽
14
Болт Arctic Cat art. 8408-820
от 110 ₽
15
Демпфер резиновый карданного вала Arctic Cat art. 0673-618
от 368 ₽
16
Задний кардан Arctic Cat art. 1402-233
По запросу
17
GEARCASE,REAR-ASSY (3.1) art. 2502-088
от 84 080 ₽
