модель 2013 года
- Модель 500
- Код модели ATV 500 RED [A2013ICK4CUSR]

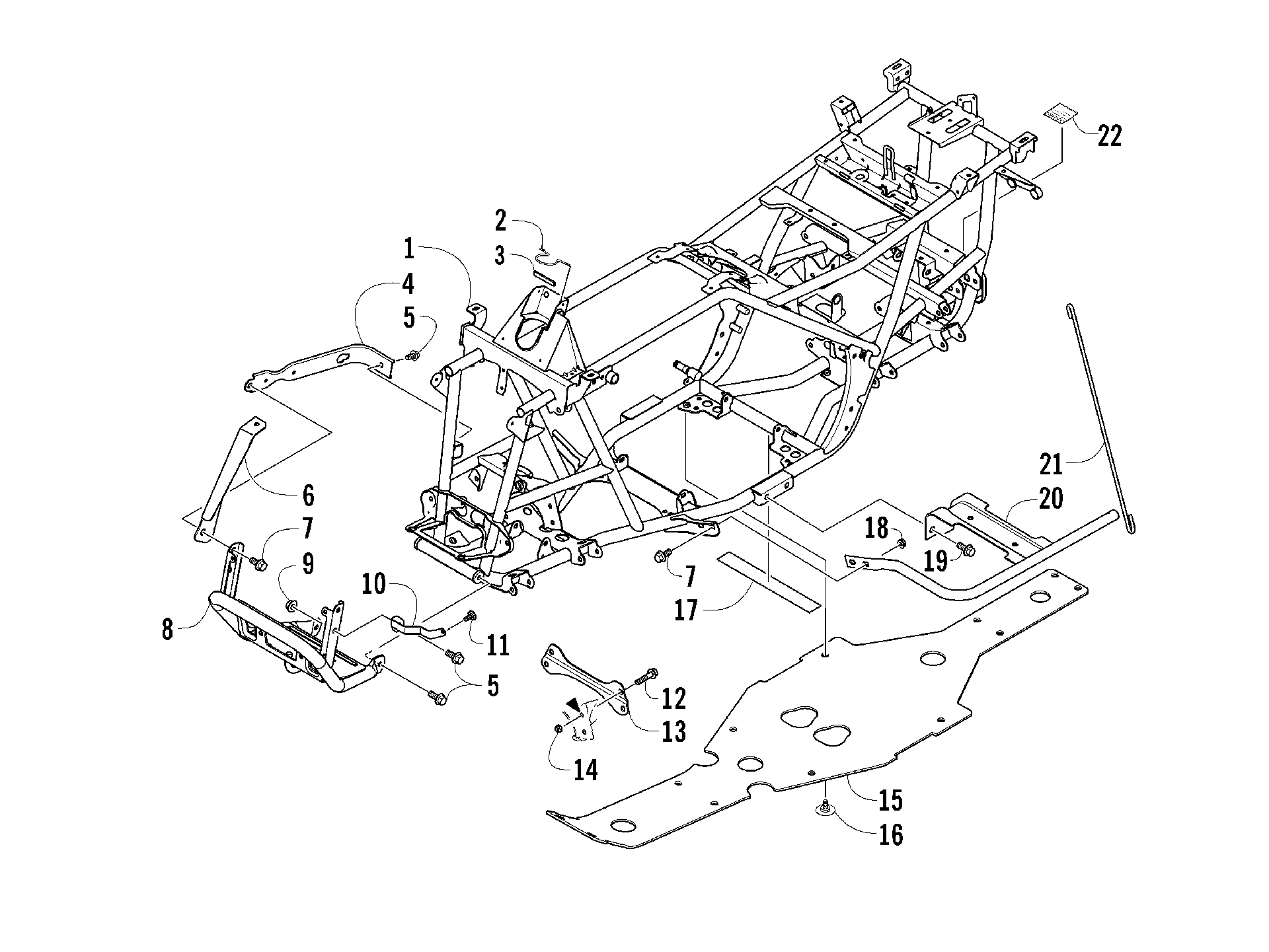

Схема рамы AND RELATED PARTS [97316] для ATV 500 RED [A2013ICK4CUSR]
Схема
Детали
![Рама AND RELATED PARTS [97316]](/upload/schemas/633599ac3ccb68.40253077.gif)
Номер
Наименование детали
Цена
1
FRAME,MAIN-450/550/650/700-PTD BLACK(replaces 4506-550) art. 9506-115
По запросу
2
CLIP,WIRE HARNESS art. 2416-401
По запросу
3
Trim art. 0706-371
По запросу
4
Крепление бампера Arctic Cat art. 1506-596
от 1 810 ₽
5
Болт Arctic Cat art. 8409-020
от 110 ₽
6
BRACKET,BUMPER-LH-BLACK art. 1506-687
По запросу
6
BRACKET,BUMPER-RH-BLACK art. 1506-686
По запросу
7
Болт Arctic Cat art. 8408-816
от 110 ₽
8
Бампер передний Arctic Cat art. 4506-826
от 15 593 ₽
9
Nut, Lock art. 8424-002
По запросу
10
BRACKET,FENDER SUPPORT-RH-BLACK art. 2516-594
По запросу
10
BRACKET,FENDER SUPPORT-LH-BLACK art. 2516-595
По запросу
11
Винт Arctic Cat art. 2623-164
от 368 ₽
12
Screw, Cap art. 8409-025
По запросу
13
Пластина передних рычагов Arctic Cat art. 2516-852
По запросу
14
Гайка Arctic Cat art. 0423-744
от 263 ₽
15
Защита днища Arctic Cat art. 1406-030
от 5 208 ₽
16
Винт Arctic Cat art. 0423-101
от 263 ₽
17
PAD,BATTERY-TOP RR art. 0406-289
По запросу
18
NUT,HEX-FLG M8X1.25 CL8 Z&Y art. 8424-802
По запросу
19
Болт Arctic Cat art. 8409-016
от 221 ₽
20
FOOTREST,RH-PTD-BLACK art. 1506-659
По запросу
20
FOOTREST,LH-PTD-BLACK art. 1506-660
По запросу
21
ROD,SUPPORT-BLACK art. 2506-426
По запросу
22
DECAL,WARNING-TOWING(1050 LB)RB 4411-550(replaces 1411-077) art. 4411-550
По запросу
