модель 2014 года
- Модель 300
- Код модели ATV 300 2X4 UTILITY RED [A2014KUF2BUSR]

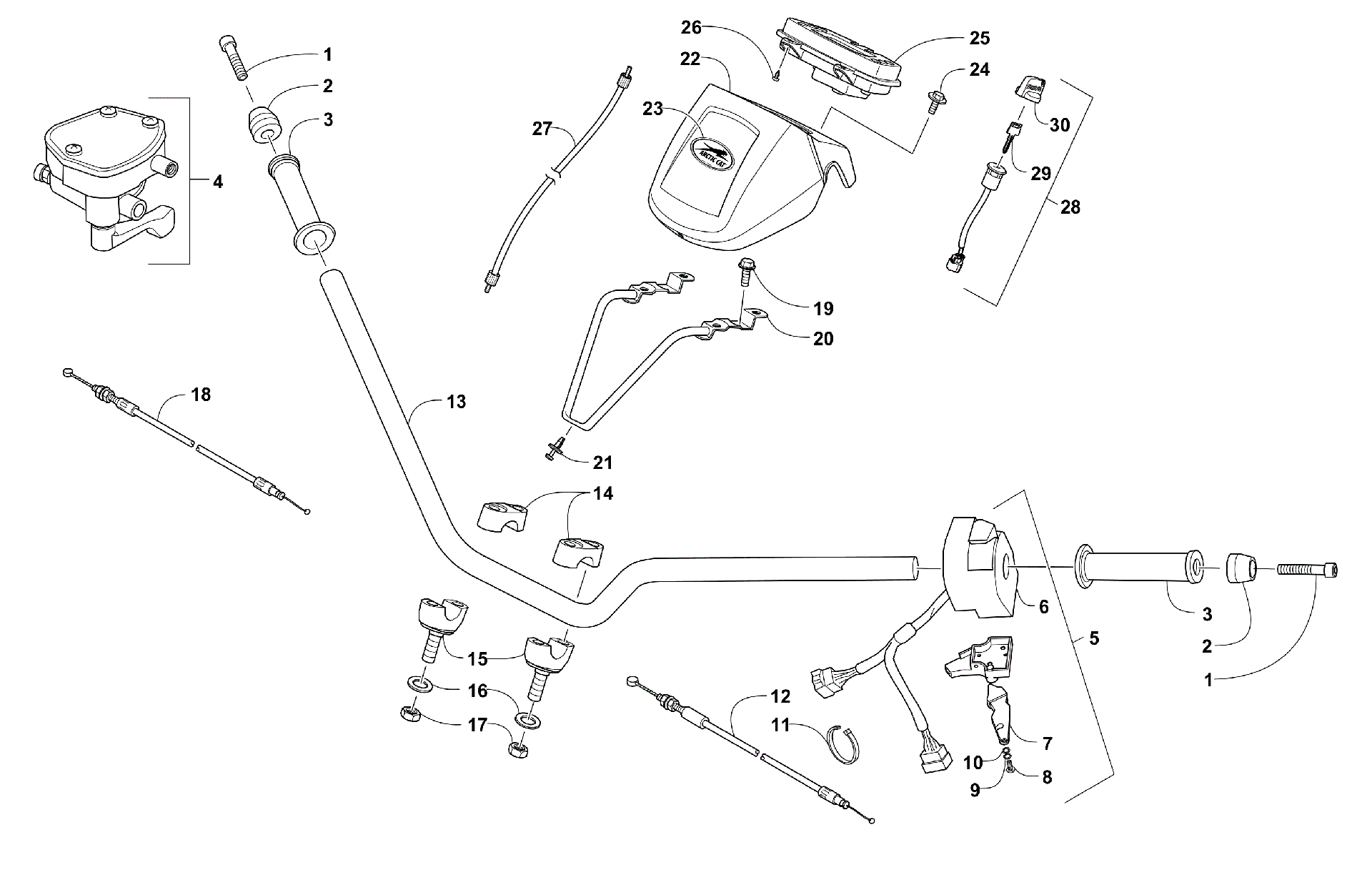

Схема узлов руля, панели приборов и управления [97498] для ATV 300 2X4 UTILITY RED [A2014KUF2BUSR]
Схема
Детали
![Узлы руля, панели приборов и управления [97498]](/upload/schemas/633468cd5ca443.47222540.gif)
Номер
Наименование детали
Цена
1
BOLT WASHER 8MM art. 3304-016
По запросу
2
END STRG HNDL art. 3305-541
По запросу
3
GRIP,HANDLE-4040 SPEC art. 3305-905
По запросу
4
LEVER ASSY THROTTLE art. 3303-953
По запросу
5
SW ASSY LH HANDLE COMP (inc. 6-10) art. 3303-852
По запросу
6
CONTROL,HANDLE-LEFT(W/ OVERRIDE) art. 3313-428
По запросу
7
LEVER,CHOKE art. 3306-800
По запросу
8
SCREW PAN M5*10L art. 3307-702
По запросу
9
WASHER-5MM art. 3307-703
По запросу
10
WAVE WASHER art. 3307-723
По запросу
11
BAND WIRE HARNESS B1 art. 3303-839
По запросу
12
CABLE COMP CHOKE art. 3305-462
По запросу
13
HANDLE PIPE STRG-BLACK art. 3305-457
По запросу
14
HOLDER HANDLE PIPE art. 3303-954
По запросу
15
HOLDER UNDER HNDL PIPE art. 3303-955
По запросу
16
WASHER PLAIN 10MM art. 3304-136
По запросу
17
NUT HEX 10MM art. 3306-189
По запросу
18
CABLE COMP THROT art. 3305-414
По запросу
19
BOLT WASHER 8*35 art. 3305-400
По запросу
20
STAY HANDLE COVER art. 3303-951
По запросу
21
CLIP MUDGUARD art. 3304-552
По запросу
22
COVER HANDLE (BLACK) art. 3306-199
По запросу
23
Decal, "Arctic Cat" art. 9611-751
По запросу
24
BOLT WASH 5*16 art. 3304-029
По запросу
25
METER ASSY SPDMT art. 3303-859
По запросу
26
SCREW TAPPING 5*12 art. 3304-645
По запросу
27
CABLE COMP SPDMT art. 3303-906
По запросу
28
IGNITION SWITCH-ASSY (inc. 29-30) art. 3303-850
По запросу
29
KEY COMP(CUT LEFT SIDE) (RB 3307-105) Left-Side Cut(replaces 3304-521) art. 3307-105
По запросу
29
KEY COMP(CUT RT SIDE) (RB 3307-104) Right-Side Cut(replaces 3304-520) art. 3307-104
По запросу
30
KEY COVER-ARCTIC CAT(replaces 3304-522) art. 3308-061
По запросу
