модель 2014 года
- Модель 300
- Код модели ATV 300 2X4 UTILITY RED [A2014KUF2BUSR]

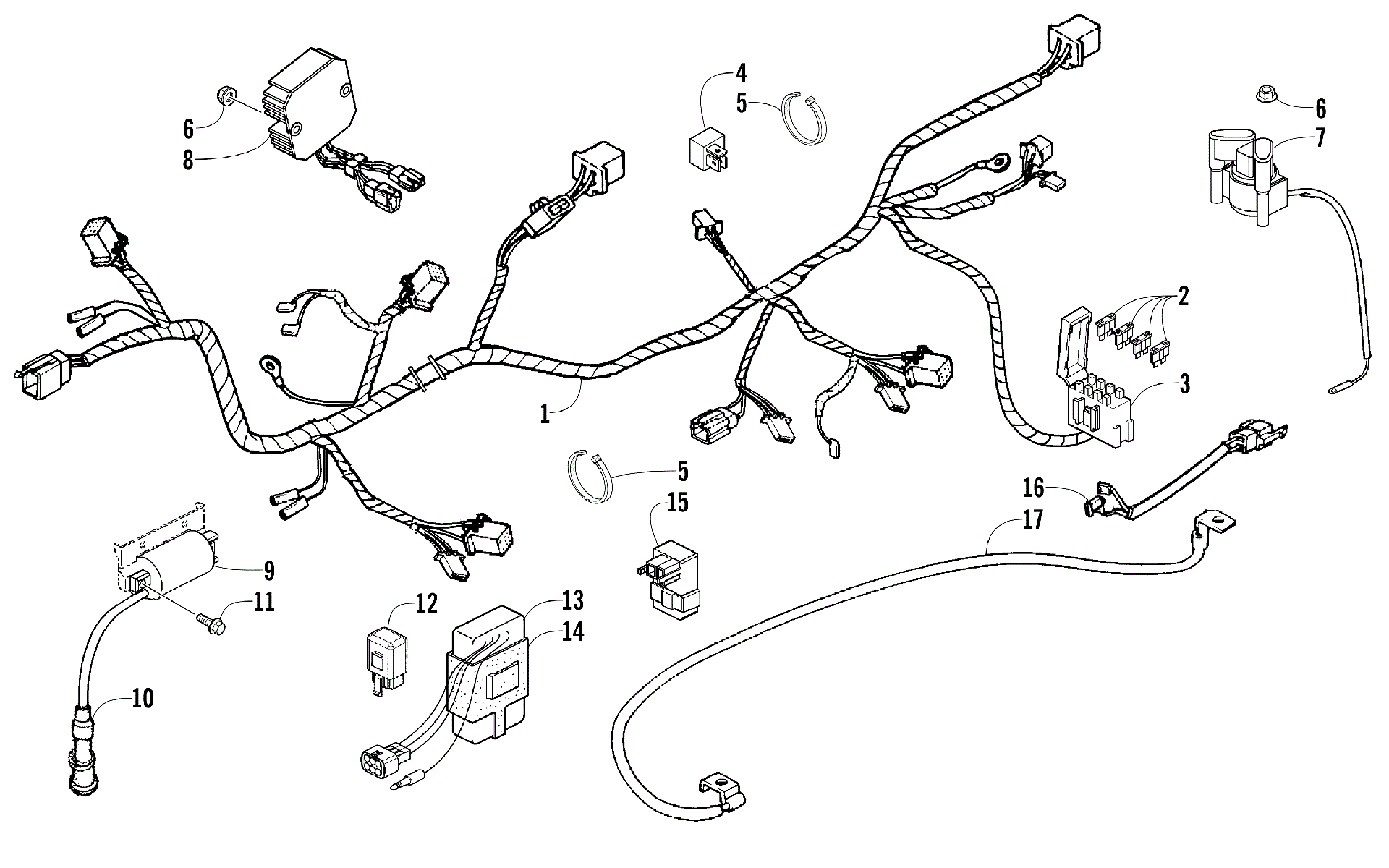

Схема жгута проводов ASSEMBLY [100474] для ATV 300 2X4 UTILITY RED [A2014KUF2BUSR]
Схема
Детали
![Жгут проводов ASSEMBLY [100474]](/upload/schemas/63347fe1a105d1.68342390.gif)
Номер
Наименование детали
Цена
1
Harness, Main (inc. 2-3) art. 3303-838
По запросу
2
BLADE FUSE 10A art. 3304-210
По запросу
2
BLADE FUSE 30A art. 3304-212
По запросу
2
BLADE FUSE 15A art. 3304-211
По запросу
3
BOX COMP FUSE art. 3303-866
По запросу
4
RECTIFIER COMP DIODE art. 3303-837
По запросу
5
BAND WIRE art. 3303-840
По запросу
6
Nut, Flange art. 3304-654
По запросу
7
SET START MAG art. 3303-857
По запросу
8
REG REC COMP art. 3303-836
По запросу
9
COIL ASSY IGNITION (inc. 10) art. 3303-830
По запросу
10
CAP ASSY NOISE SUPPRESSOR art. 3305-425
По запросу
11
BOLT FLANGE 6*16MM(replaces 3303-382) art. 3307-061
По запросу
12
RELAY ASSY LIGHT art. 3306-858
По запросу
13
UNIT ASS'Y IGNITION (CDI) (inc. 14) art. 3306-115
По запросу
14
Cushion, CDI Unit art. 3305-780
По запросу
15
Реле света Arctic Cat art. 3304-523
По запросу
16
SUB CORD art. 3303-134
По запросу
17
CABLE BATTERY art. 3303-841
По запросу
