модель 2014 года
- Модель 450
- Код модели ATV 450 RED [A2014IRK4CUSR]

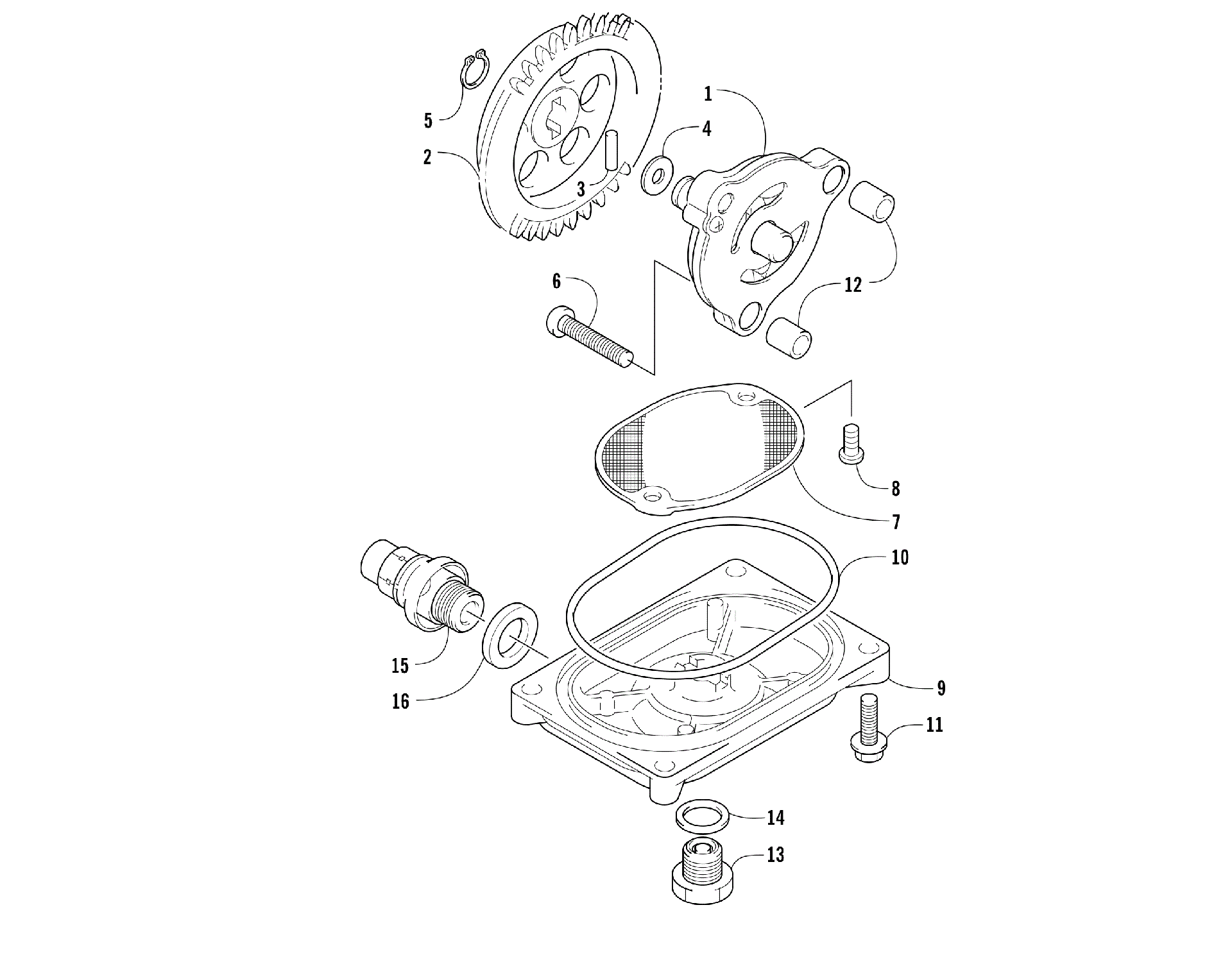

Схема масляного насоса AND STRAINER ASSEMBLY [92405] для ATV 450 RED [A2014IRK4CUSR]
Схема
Детали
![Масляный насос AND STRAINER ASSEMBLY [92405]](/upload/schemas/6334725ee35b10.78216804.gif)
Номер
Наименование детали
Цена
1
PUMP,OIL ASSEMBLY art. 0812-069
По запросу
2
GEAR, DRIVEN art. 0812-010
По запросу
3
PIN DRIVEN GEAR art. 0812-036
По запросу
4
Шайба art. 0828-007
По запросу
5
CIR EXTERNAL 10MM art. 3304-146
По запросу
6
BOLT,FLANGE (M6X1X25) art. 0826-131
По запросу
7
STRAINER,OIL art. 0812-049
По запросу
8
BOLT WASH 5*12 (RB 3307-047)(replaces 3313-722) art. 3307-047
По запросу
9
Поддон масляный Arctic Cat art. 0812-038
По запросу
10
Прокладка масляного поддона Arctic Cat art. 0830-159
По запросу
11
BOLT FLANGE SH 6*25 art. 3303-384
По запросу
12
DOWEL,SLEEVE,DIA 8X11 art. 0829-033
По запросу
13
Пробка Arctic Cat art. 0812-065
от 1 701 ₽
14
Шайба Arctic Cat art. 0830-143
По запросу
15
VALVE,OIL RELIEF-ASSEMBLY (inc. 16) art. 0812-067
По запросу
16
O-RING,OIL RELIEF (15.5X1.5) art. 0830-181
По запросу
