модель 2014 года
- Модель 450
- Код модели ATV 450 RED [A2014IRK4CUSR]

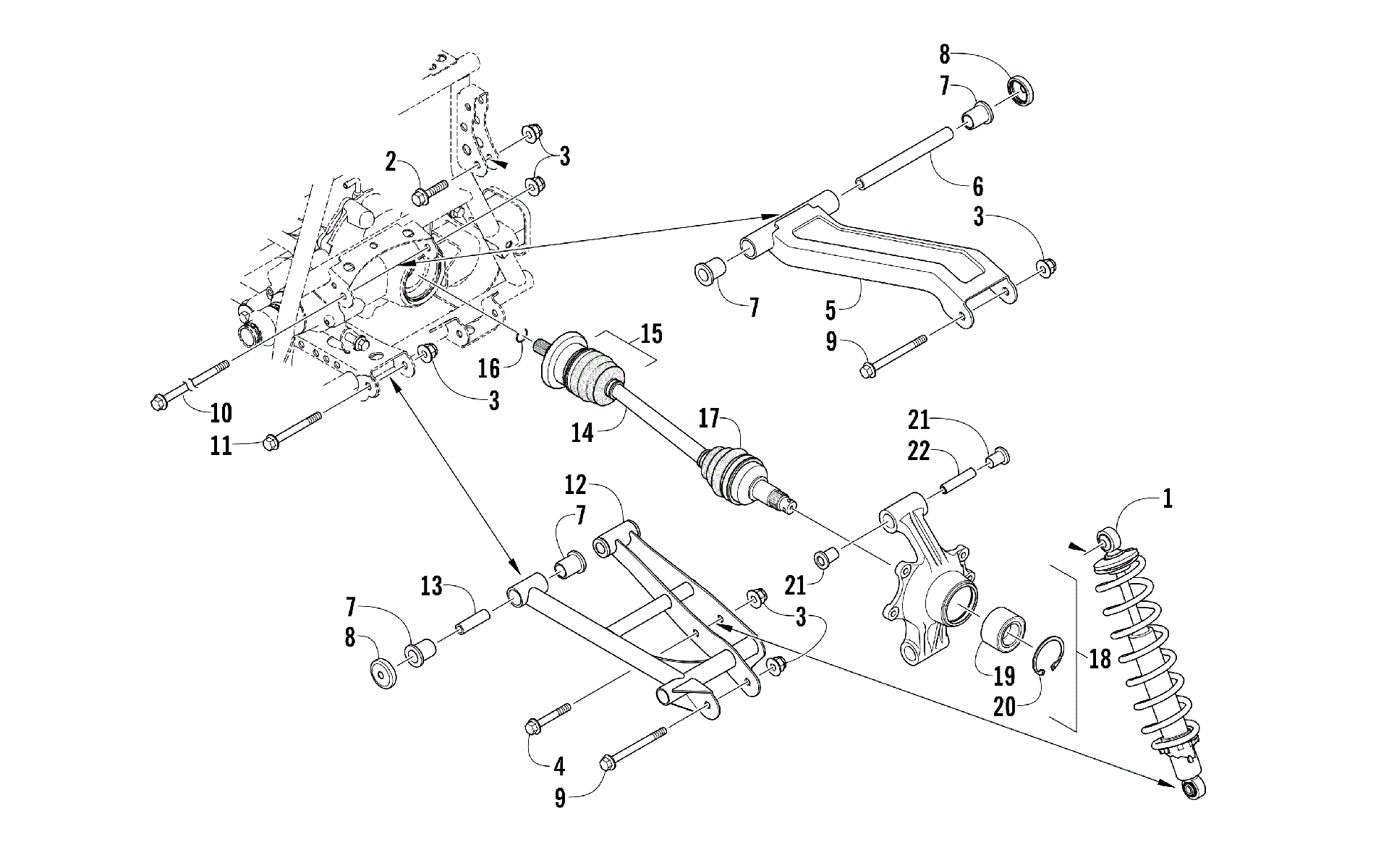

Схема задней подвески ASSEMBLY [100389] для ATV 450 RED [A2014IRK4CUSR]
Схема
Детали
![Задняя подвеска ASSEMBLY [100389]](/upload/schemas/6334761f13db44.03224817.gif)
Номер
Наименование детали
Цена
1
ASSEMBLY,SHOCK/SPRING-REAR(BLK) art. 3313-150
По запросу
2
SCREW,CAP-HFH M10X1.25X40 art. 3303-376
По запросу
3
NUT U 10MM art. 3304-031
По запросу
4
SCREW,CAP-HFH M10X1.25X65 CL10.9 Z&Y art. 8409-065
По запросу
5
CONTROL ARM LH UPPER ASSY (BLACK) (inc. 6-8) art. 3306-873
По запросу
5
CONTROL ARM RH UPPER ASSY (BLACK) (inc. 6-8) art. 3306-872
По запросу
6
Втулка рычага подвески Arctic Cat art. 3313-111
от 2 006 ₽
7
Втулка пластиковая рычага подвески Arctic Cat art. 3313-112
от 368 ₽
8
Сальник рычага подвески Arctic Cat art. 3313-113
от 420 ₽
9
SCREW,CAP HFH M10X1.25X95 art. 3323-188
По запросу
10
SCREW,CAP-HFH M10 X 1.25 art. 3313-430
По запросу
11
SCREW,CAP-HFH M10X1.25X85 art. 3304-183
По запросу
12
A-ARM,RH LOWER-ASSEMBLY (BLACK) (inc. 7-8 and 13) art. 3313-136
По запросу
12
A-ARM,LH LOWER-ASSEMBLY (BLACK) (inc. 7-8 and 13) art. 3313-137
По запросу
13
Втулка рычага подвески Arctic Cat art. 3313-107
от 1 397 ₽
14
HALFSHAFT,REAR (inc. 15-17) art. 3313-832
По запросу
15
DIFF SIDE BOOT SERVICE KIT(IN BOARD) (inc. 16) art. 3313-560
По запросу
16
CLIP,RETAINING-INBOARD art. 0423-845
По запросу
17
WHEEL SIDE BOOT SERVICE KIT art. 3306-425
По запросу
18
KNUCKLE,REAR-ASSEMBLY (RH) (inc. 19-22) Left art. 3323-109
По запросу
18
KNUCKLE,REAR ASSEMBLY (LH) (inc. 19-22) Right art. 3323-108
По запросу
19
Подшипник ступицы Arctic Cat art. 1402-809
от 690 ₽
Аналог
1 190 ₽
Требуется 2 шт.
20
Стопорное кольцо Arctic Cat art. 0423-423
от 420 ₽
21
Втулка рычага подвески art. 0403-283
от 368 ₽
Аналог
1 470 ₽
Требуется 8 шт.
Подписаться
Аналог
Втулки задних рычагов Bronco для Arctic Cat
art. AT-04559
4 330 ₽
Требуется 8 шт.
Подписаться
Аналог
3 570 ₽
Требуется 8 шт.
22
Втулка рычага подвески art. 0403-437
от 1 029 ₽
Аналог
Втулки задних рычагов Bronco для Arctic Cat
art. AT-04559
4 330 ₽
Требуется 4 шт.
Подписаться
