модель 2014 года
- Модель 550
- Код модели ATV 550 LTD RED [A2014BLO1PUSE]

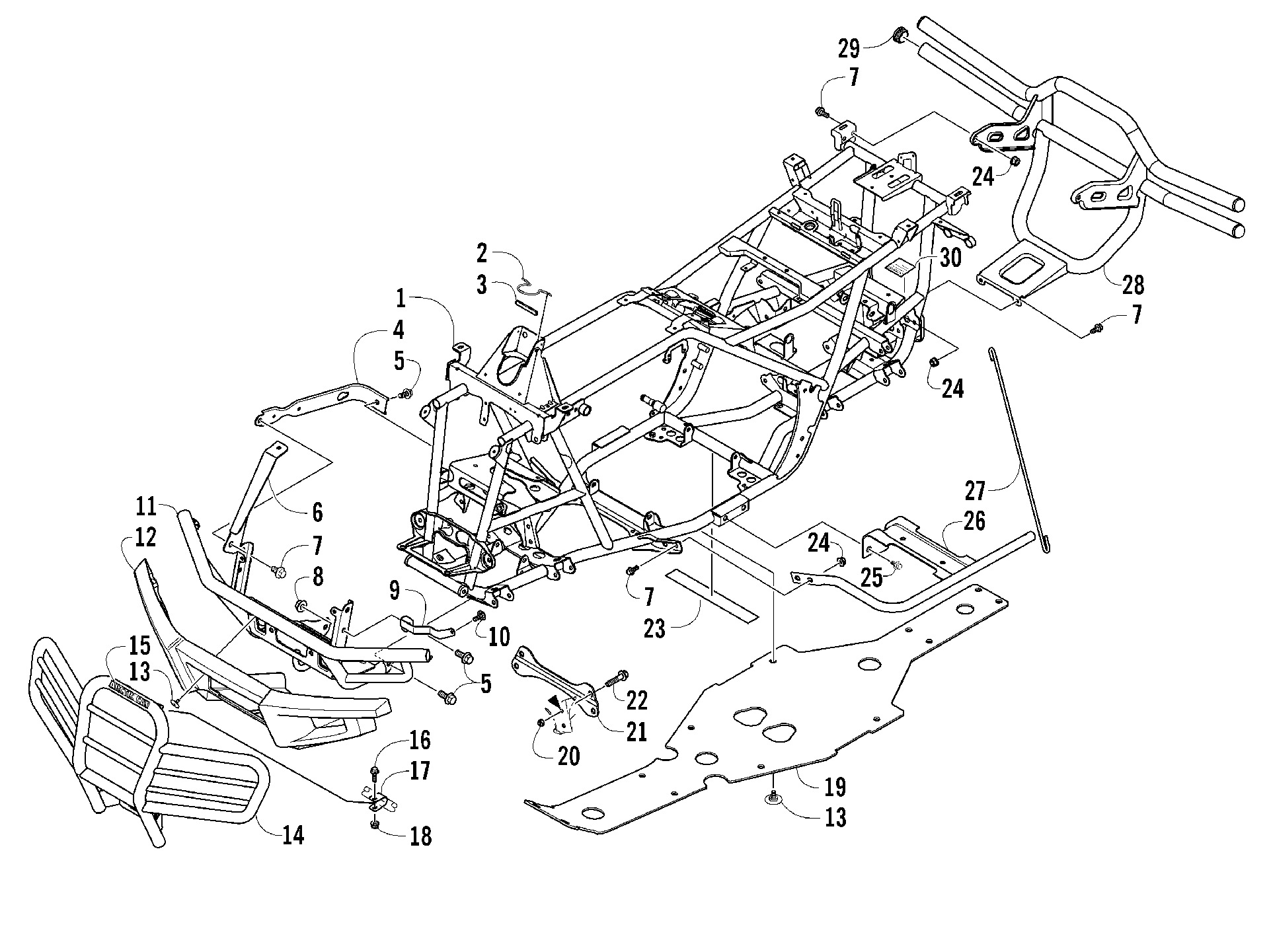

Схема рамы AND RELATED PARTS [97332] для ATV 550 LTD RED [A2014BLO1PUSE]
Схема
Детали
![Рама AND RELATED PARTS [97332]](/upload/schemas/633485772db9e2.95654953.gif)
Номер
Наименование детали
Цена
1
Рама Arctic Cat 4506-543 art. 9506-116
от 168 150 ₽
2
CLIP,WIRE HARNESS art. 2416-401
По запросу
3
Trim art. 0706-371
По запросу
4
Крепление бампера Arctic Cat art. 1506-596
от 1 810 ₽
5
Болт Arctic Cat art. 8409-020
от 110 ₽
6
BRACKET,BUMPER-RH-BLACK art. 1506-686
По запросу
6
BRACKET,BUMPER-LH-BLACK art. 1506-687
По запросу
7
Болт Arctic Cat art. 8408-816
от 110 ₽
8
Nut, Lock art. 8424-002
По запросу
9
BRACKET,FENDER SUPPORT-RH-BLACK art. 2516-594
По запросу
9
BRACKET,FENDER SUPPORT-LH-BLACK art. 2516-595
По запросу
10
Винт Arctic Cat art. 2623-164
от 368 ₽
11
BUMPER,FRONT-BLACK art. 1506-684
По запросу
12
FASCIA,BUMPER-FRONT art. 1406-868
По запросу
13
Винт Arctic Cat art. 0423-101
от 263 ₽
14
KIT,BUMPER, FRONT DELUXE (B-Body) (inc. 15-18) art. 1436-032
По запросу
15
DECAL,"ARCTIC CAT"-WHT art. 0411-501
По запросу
16
Screw, Cap art. 8410-835
По запросу
17
Strap, Bumper Support - Black art. 2506-641
По запросу
18
Nut, Hex art. 8424-805
По запросу
19
Защита днища Arctic Cat art. 1406-030
от 5 208 ₽
20
Гайка Arctic Cat art. 0423-744
от 263 ₽
21
Пластина передних рычагов Arctic Cat art. 2516-852
По запросу
22
Screw, Cap art. 8409-025
По запросу
23
PAD,BATTERY-TOP RR art. 0406-289
По запросу
24
NUT,HEX-FLG M8X1.25 CL8 Z&Y art. 8424-802
По запросу
25
Болт Arctic Cat art. 8409-016
от 221 ₽
26
FOOTREST,LH-PTD-BLACK art. 1506-660
По запросу
26
FOOTREST,RH-PTD-BLACK art. 1506-659
По запросу
27
ROD,SUPPORT-BLACK art. 2506-426
По запросу
28
Bumper, Push - Rear (inc. 29) art. 1506-802
По запросу
29
Plug, Hole art. 2406-045
По запросу
30
DECAL,WARNING-TOWING(1050 LB)RB 4411-550(replaces 1411-077) art. 4411-550
По запросу
