модель 2014 года
- Модель 550
- Код модели ATV 550 LTD RED [A2014BLO1PUSE]

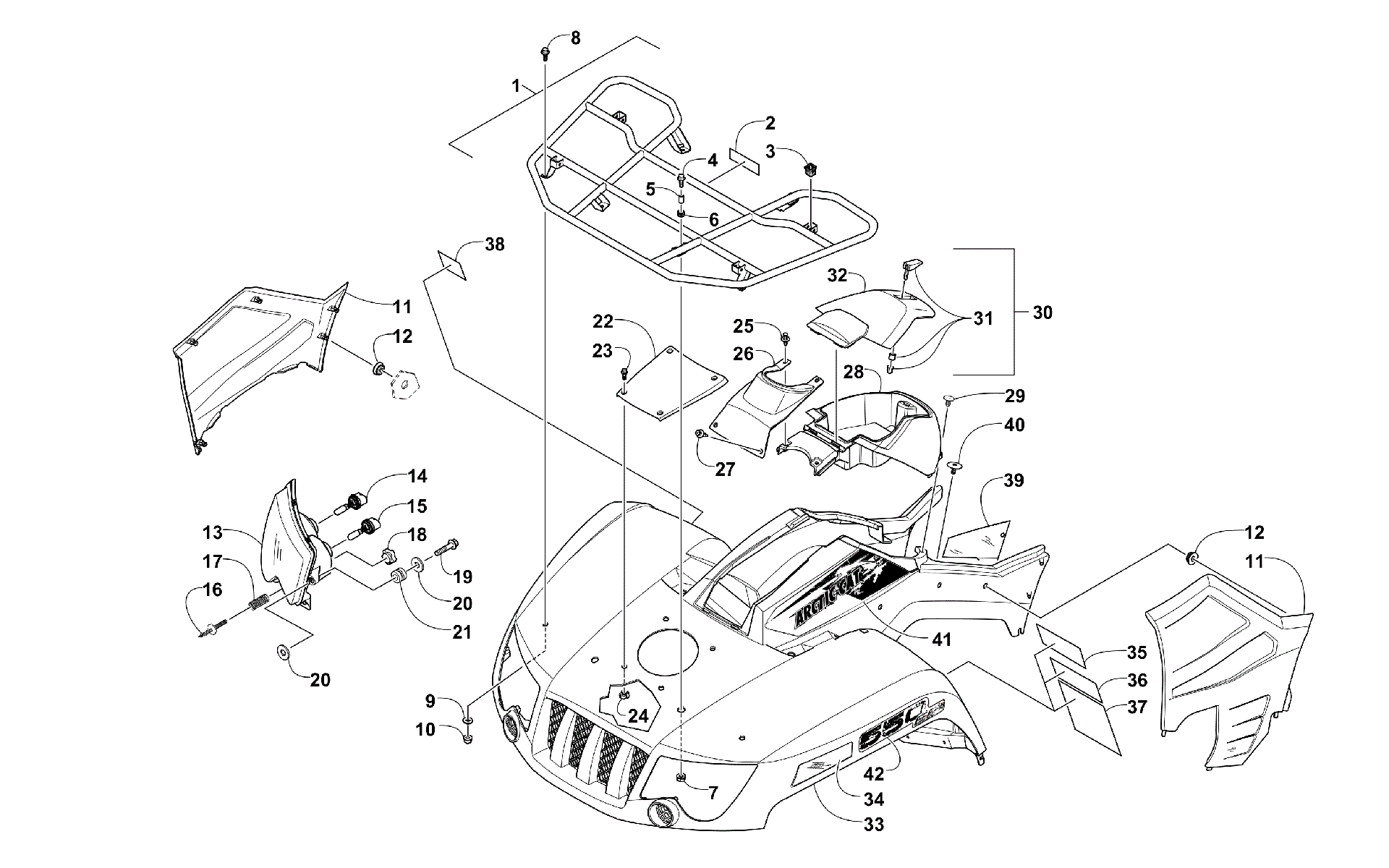

Схема передней части RACK, BODY PANEL, AND HEADLIGHT ASSEMBLIES [99754] для ATV 550 LTD RED [A2014BLO1PUSE]
Схема
Детали
![Передняя часть RACK, BODY PANEL, AND HEADLIGHT ASSEMBLIES [99754]](/upload/schemas/633487fe77df92.72060818.gif)
Номер
Наименование детали
Цена
1
RACK,FRONT-ASSEMBLY (W/O FENCE) (inc. 2-3) art. 2506-646
По запросу
2
DECAL,WARNING-TRV RACK (100 LB.) art. 0411-576
По запросу
3
Втулка багажника Arctic Cat art. 0441-592
от 2 310 ₽
4
Screw, Cap art. 8410-835
По запросу
5
Втулка крепежная Arctic Cat art. 0423-669
По запросу
6
GROMMET,RUBBER-12.7X23.8125 art. 0423-465
По запросу
7
Nut, Hex art. 8432-802
По запросу
8
SCREW,SHOULDER-HFH M6-1.0 X 18 CL8.8 BLK art. 0423-654
По запросу
9
Washer art. 8050-222
По запросу
10
Гайка Arctic Cat art. 8427-602
от 116 ₽
11
Панель левая боковая Arctic Cat art. 2406-381
от 6 794 ₽
11
Панель правая боковая Arctic Cat art. 2406-380
от 6 489 ₽
12
Втулка Arctic Cat art. 0423-678
от 326 ₽
13
Фара левая Arctic Cat art. 0609-853
от 16 359 ₽
13
Фара правая Arctic Cat art. 0609-852
от 16 359 ₽
14
Лампочка головного света Arctic Cat art. 0409-073
от 2 900 ₽
15
Лампочка головного света Arctic Cat art. 0409-045
от 4 990 ₽
16
Stud, Adjuster - Headlight art. 0423-514
от 350 ₽
17
SPRING,ADJUSTMENT-HEADLIGHT art. 0423-522
от 210 ₽
18
KNOB,ADJUSTMENT-M5 art. 0423-513
По запросу
19
Screw, Self-Tapping art. 0623-785
По запросу
20
Шайба 1/4X.625X.065 Z&Y Arctic Cat art. 8050-217
от 116 ₽
21
GROMMET,GAUGE MOUNT art. 0423-447
По запросу
22
COVER,RADIATOR-VIBE MET RED-PTD art. 5506-005
По запросу
23
Screw, Cap art. 8410-616
По запросу
24
NUT,T W/TEETH-M6 art. 0423-997
По запросу
25
Клипса Arctic Cat art. 0623-362
от 90 ₽
26
COVER,STEERING POST-GLOSS BLACK-PTD art. 5506-008
По запросу
27
Клипса Arctic Cat art. 0423-535
от 263 ₽
28
BOX,STORAGE-GLOSS BLACK-PTD art. 5506-010
По запросу
29
Plug art. 0623-544
По запросу
30
COVER,STORAGE BOX-W/LATCH (inc. 31-32) art. 2506-235
По запросу
31
Защелка бардачка Arctic Cat art. 1406-599
от 2 048 ₽
32
COVER,STORAGE BOX art. 1406-862
По запросу
33
FENDER,FRONT VIBE MET RED-ASSY (inc. 34-39) art. 4506-990
По запросу
34
REFLECTOR,FRONT-RH art. 1411-078
По запросу
34
REFLECTOR,FRONT-LH art. 1411-079
По запросу
35
DECAL,WARNING-OFF ROAD ONLY art. 1411-574
По запросу
36
DECAL,WARNING-AGE (16) art. 1411-804
По запросу
37
Decal, Warning - General art. 1411-932
По запросу
38
DECAL,WARNING-HILL (ATV) (RB 6411-412)(replaces 4411-818) art. 6411-412
По запросу
39
SHIELD,HEAT art. 0412-394
По запросу
40
Винт Arctic Cat art. 0423-101
от 263 ₽
41
DECAL,SIDE-RH-VIBRANT RED (B-BODY) art. 3411-516
По запросу
41
DECAL,SIDE-LH-VIBRANT RED (B-BODY) art. 3411-517
По запросу
42
DECAL,EFI-550-VIBRANT RED art. 3411-515
По запросу
