модель 2014 года
- Модель TRV 500
- Код модели TRV 500 RED [A2014TBK4CUSR]

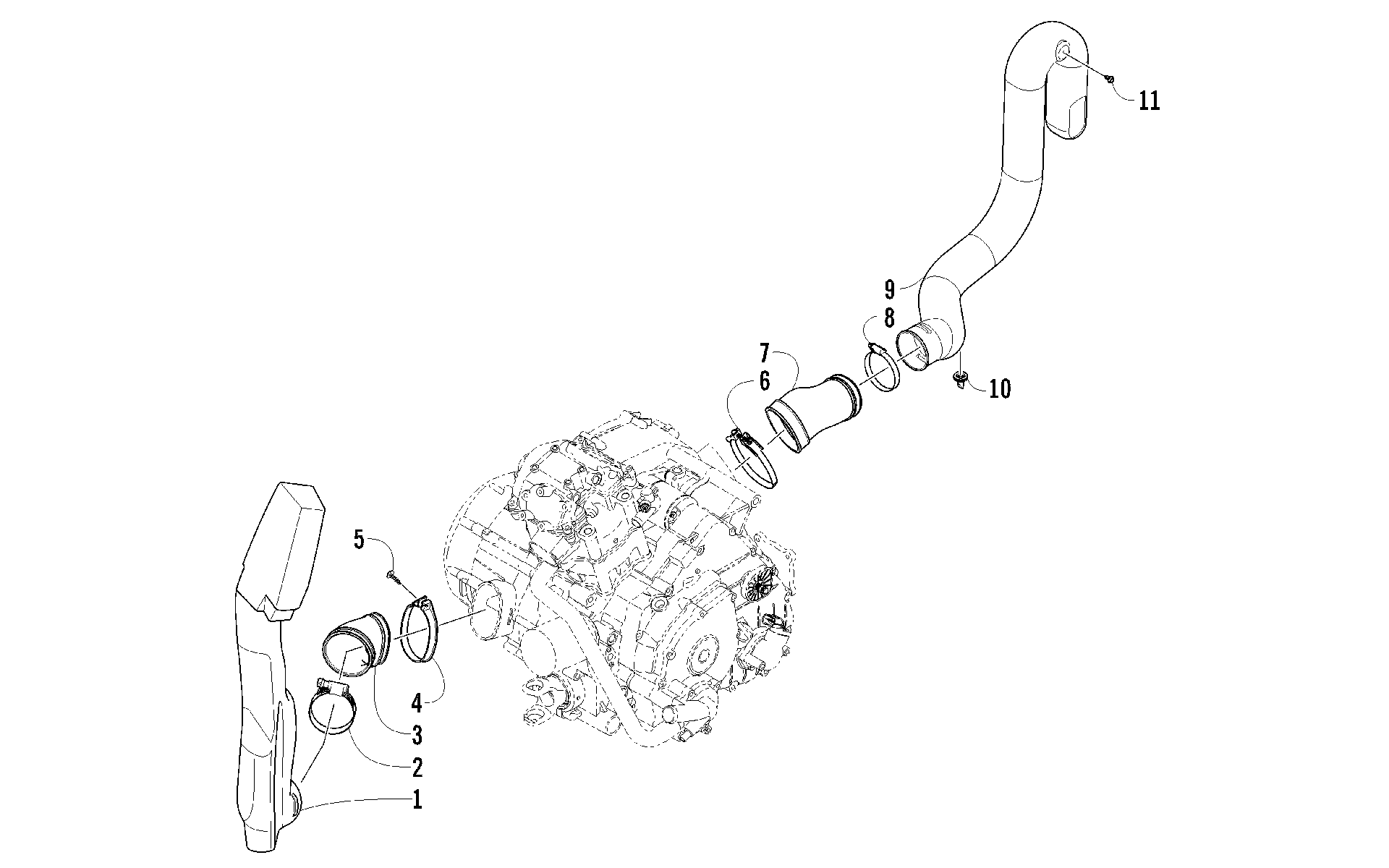

Схема узла охлаждения ремня/картера [94101] для TRV 500 RED [A2014TBK4CUSR]
Схема
Детали
![Узел охлаждения ремня/картера [94101]](/upload/schemas/6334780be45b64.03775146.gif)
Номер
Наименование детали
Цена
1
DUCT,COOLING-BELT IN art. 0413-126
По запросу
2
Хомут пыльника Arctic Cat art. 0423-057
По запросу
3
BOOT,COOLING-BELT art. 0413-160
По запросу
4
CLAMP,PLASTIC-SCREW-OVAL(9x64x13) art. 0423-550
По запросу
5
SCREW,SELF TAPPING-.1875 X .75 art. 0423-342
от 110 ₽
6
Хомут Arctic Cat art. 0423-730
от 1 701 ₽
7
BOOT,DUCT-AIR OUT art. 0413-231
По запросу
8
Хомут зажимной 50-70 мм Arctic Cat art. 0423-019
от 420 ₽
9
DUCT,BELT COOLING-REAR art. 0413-106
По запросу
10
Пробка корпуса воздушного фильтра Arctic Cat art. 0470-442
от 1 420 ₽
11
Screw, Self-Tapping art. 0623-301
По запросу
